| 產品參數 | |||
|---|---|---|---|
| 品牌 | 吉鼎達 | ||
| 適用介質 | 液體 | ||
| 工作溫度 | 35℃~60℃ | ||
| 工作壓力 | 中壓式 | ||
| 加工定制 | 是 | ||
| 可售賣地 | 全國 | ||
| 類型 | 超聲波流量計 | ||

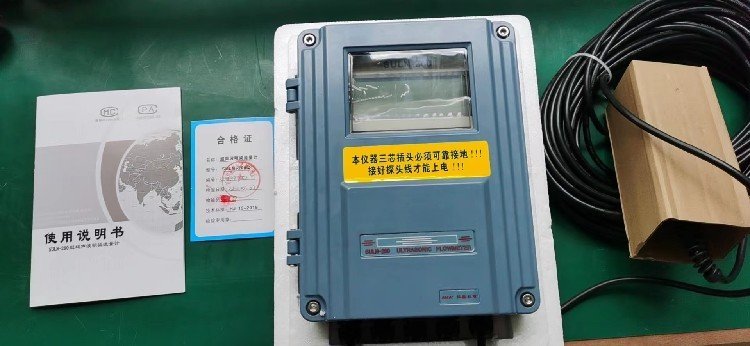

分體式超聲波流量計應用于各種液體的長期在線測量，主機和傳感器分別安裝；傳感器安裝在需測量管道上，主機和傳感器用超聲波流量計電纜連接，是目前應用廣泛的超聲波流量計。 加配溫度傳感器，還可實現熱（冷）量計量功能，可對熱（冷）量進行實時檢測。分體式超聲波流量計應用于各種液體的長期在線測量，主機和傳感器分別安裝；傳感器安裝在需測量管道上，主機和傳感器用超聲波流量計電纜連接，是目前應用廣泛的超聲波流量計。 加配溫度傳感器，還可實現熱（冷）量計量功能，可對熱（冷）量進行實時檢測。 典型應用： 1、飲用水、河水、海水、地下水、冷卻水、高溫水、污水； 2、潤滑油、柴油、燃油； 3、化工液體； 4、其他均質流體。 超聲波流量計的特點： 1、高精度測量 線性度優于0.5，重復性精度優于0.2，測量精度優于±1； 2、強大的記憶功能 自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常； 3、測量范圍大 選用不同型號的傳感器,可實現口徑DN15～DN6000mm管道流量的測量； 4、可靠性高 采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高； 5、支持中英文菜單 不同版本的流量計，可支持中文或英文菜單，方便快捷； 6、抗干擾能力強 采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源。 超聲波流量計的主機特點： 1、全中文顯示或英文顯示； 2、結構緊湊、堅固、國際的壓鑄鋁機殼； 3、重量2.5Kg； 4、電源AC220V、DC24V兩用。 主機性能： 1、準確度優于1，重復性為0.5； 2、測量周期為500ms； 3、背光液晶可同時顯示瞬時流量及累積量、瞬時熱量及累計熱量、流速、時間等數據； 4、電流輸出為4~20mA或0~20mA等，阻抗0~K，精度0.1； 5、可實現熱量測量或一機兩用； 6、自動記錄前64日、前64月、前5年的累計流量； 7、自動記錄前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失； 8、自動記錄前64日流量計的工作狀態是否正常； 9、數據接口的出廠配置為RS-232方式，選配RS-232/RS-485轉換器后可變?yōu)镽S-485方式。 電纜： 型號為SEYV75-2屏蔽型，單根可加長到500米，同時注意不要與高壓電纜并行，盡量避開變頻器。 管道： 1、管材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里； 2、管內徑：15mm~6000mm； 3、直管段：傳感器安裝點好滿足上游10D，下游5D，距泵出口30D（D指管徑）； 測量介質： 1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體； 2、溫度：0℃~160℃； 3、濁度：≤10000ppm，且氣泡含量??； 4、流速：0~±30m/s； 5、流向：正、反向雙向計量，并可計量凈流量； 工作環境： 1、主機溫度：-30℃~80℃； 2、流量傳感器溫度：-40℃~160℃； 3、溫度傳感器溫度：根據用戶需要選定； 4、主機濕度：85RH； 5、流量傳感器濕度：可浸水工作，水深≤3m； 6、固定掛式超聲波流量電源：AC220V或DC8~36V或AC7~30V。 超聲波流量計使用說明： 1、零流量檢查 當管道液體靜止，周圍無強磁場干擾、無強烈震動情況下，表頭顯示為零，此時自動設置零點，消除零點飄移號切除，通常可流量小于滿程流量5，自動切除。同時零點也可菜單進行調整。 2、儀表面板鍵盤操作 啟動儀表運行前，首先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、小速度、大速度等。所有參數輸入正確，儀表方可正確顯示實際流量值 3、流量計定期校驗 保證流量計準確度，我們進行定期校驗，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算:誤差=測量值-標準值/標準值，利用計算相對誤差，修正系數，使測量誤差滿足±2誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量準確度。
雷達流量計的雷達可以設置不同發射頻率，在多點近距離探測時，可有效地避免相鄰產品的雷達波束互擾影響。另外，監測系統或單位可根據探測獲得的速度值（多點測量）
雷達流量計通過測量水深和流速以及在設備內部設置的斷面形態可以利用速度面積法計算出斷面的流速。微波雷達不受溫度梯度、壓力、空氣密度、風或其他氣象環境條件的影響，維護方便使用簡便。
流量計采用速度面積法測流，利用流速儀測量流速V，利用水位計測量水位H，預先在控制器設置的渠道參數，控制器可以利用水位自動換算出過流面積S，流體的流量公式為：Q= V×S，其中V- - - -流速 S- - - -過流面積Q- - -瞬時流量，由于采用了速度面積法測流，其可以適用于形態的斷面。
多普勒流速儀流量計特點:1、體積小，攜帶方便，易操作；2、可充電鋰電池可連續工作14個小時；3、 非接觸式測量，安裝時無需斷管或停流；4、測量準確度0.5-2FS；5、自適應信號增益調；6、可抗變頻器干擾；7、操作簡單，只需輸入內徑即可實現流量測量；8、瞬時流量和累積流量脈沖輸出及流量報警輸出；9、2行8位LCD，可顯示瞬時流量、累計流量、流速等信息。
超聲波流量計技術性能： 1、測量介質：各種液體。 2、管徑范圍：DN10mm～6000mm。 3、流速范圍：0.01／s～30m／s 。4、準確度：體積流量／測量值的±1％取決于應用條件測量值的±0.5％。 5、操作溫度：-30～40℃。 6、電源：內置可充電電池3節AAA內置Ni-H電池適配器100V-240VAC 。7、分辨率：0.025cm／s。 8、反應時間：1S 。9、操作時間：在電池充滿電的情況下＞14h。測量精度：優于1.0。 10、重復性：優于0.2。 11、測量周期：500ms（每秒2次，每個周期采集128組數據）。 12、工作電源：90?230VAC（內置鎳氫充電電池，充足后可持續工作12小時）。13、操作：4×4＋2盤盤；帶充電指示燈。 14、安裝方式：外敷式安裝，操作簡單，方便。 15、顯示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等。 16、信號輸出：非隔離RS232（FUJI擴展協議）。其他功能： 1、內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等。 2、標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據。 3、自診斷，提示當前工作狀態是否正常。 手持式超聲波流量計配置： 1、主機：1臺； 2、傳感器：1對； 可選配傳感器： 標準小型傳感器S 1型（適用DN15~100mm/適用溫度0?70℃） 標準中型傳感器M1型：（適用DN50~700mm/適用溫度0?70℃） 標準大型傳感器L 1型：（適用DN300~6000mm/適用溫度0?70℃） 高溫小型傳感器S1H 型：（適用DN15~100mm/適用溫度0?160℃） 高溫中型傳感器M1H 型：（適用DN50~700mm/適用溫度0?160℃） 標準小型支架傳感器S1Z 型：（適用DN15~100mm/適用溫度0?70℃） 標準中型支架傳感器M1Z型：（適用DN50~700mm/適用溫度0?70℃） 3、鋼鏈：1套（外綁式傳感器）； 4、充電器：1個； 5、數據線：1條； 6、電纜：2條（單根長5米）； 7、偶合劑：1瓶； 8、卷尺：1只 ；9、防護箱：1個（鋁合金）。超聲波流量計管道：1 管材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里；2 管內徑：15mm~6000mm；3 直管段：傳感器安裝點好滿足上游10D，下游5D，距泵出口30D（D指管徑）；測量介質：1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；2、溫度：0℃~160℃；3、濁度：≤10000ppm，且氣泡含量??；4、流速：0~±30m/s；5、流向：正、反向雙向計量，并可計量凈流量；手持式超聲波流量計
