| 產品參數 | |||
|---|---|---|---|
| 品牌 | 吉鼎達 | ||
| 防爆等級 | dⅡBT4 | ||
| 供電電壓 | 中壓 | ||
| 加工定制 | 是 | ||
| 磁翻板量程 | 定制 | ||
| 超聲波分類 | 一體式 | ||
| 分體式 | |||
| 超聲波量程 | 0m~10m | ||
| 可售賣地 | 全國 | ||

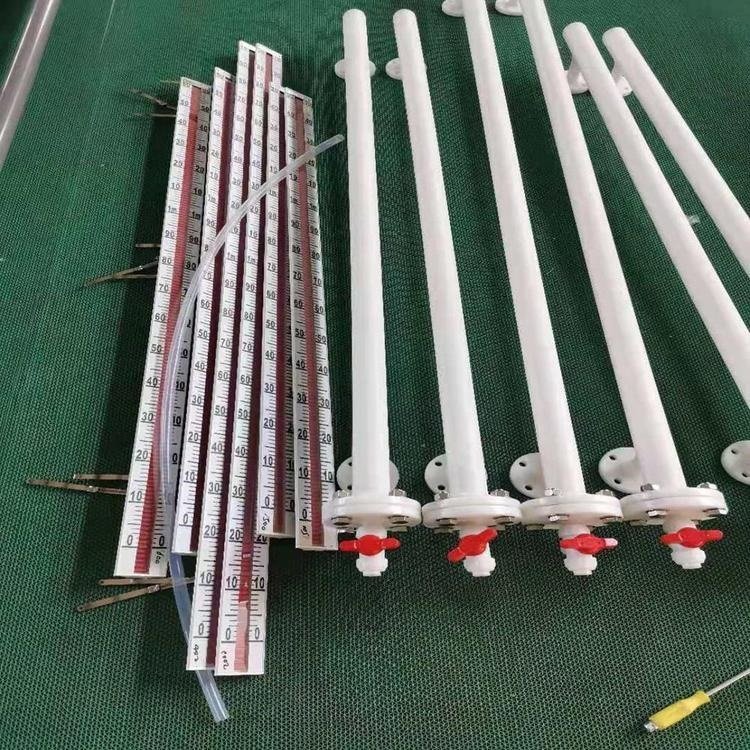

磁翻板液位計遠傳變送器的說明我廠生產的磁翻板液位計遠傳變送器由液位傳感器和轉換模塊組成，該變送器的傳感器以的形式固定在UHZ型磁翻板液位計或UHZ頂裝式磁性浮球液位計的主導管外側，使其處于液位計同一磁耦系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用而動作，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與本公司生產的微電腦工業智能控制儀配套使用，或接其它二次儀表，從而達到顯示、控制、調節和報警的目的。（側裝式）磁翻板液位計產品介紹： 它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們?cè)谇惑w的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。 控制型是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在翻柱液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。磁翻板液位計遠傳變送器的技術參數測量范圍：300～10000mmTPh磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計準 確 度：±10mmTPh磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計輸出信號：二線制4～20mADCTPh磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計電源電壓：24VDCTPh磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計負載能力：600ΩTPh磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計功 耗：＜1.0WTPh磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計環境溫度：﹣40℃～＋60℃TPh磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計介質溫度：95℃TPh磁翻板液位計|玻璃管液位計|浮球液位計|玻璃板液位計|雙色液位計出線接口螺紋：隔爆型M20ⅹ1.5內螺紋
浮球連續式液位傳感器，是將液位轉變?yōu)?~20的連續電流或者電阻，通過電纜連接到二次顯示儀表或控制室內，以便集中指示和觀察。由本體、浮子、法蘭盤或螺紋以及液位變送器等組成?？蓮V泛應用于石油、化工、橡膠、醫、船舶、軍事、電力、食品、水處理等行業的各種塔、罐、槽、球形容器和鍋爐等設備作介質液面的位置指示和自動控制。塑料材質PP、PVDF，可適用于強酸堿場所；金屬材質有 SUS304/316L，可適用于高溫200℃，高壓kg/cm2場所。金屬浮球有ψ45、ψ52、ψ75等規格，塑料則有ψ48、ψ55。比重從0.5 ～0.8g/cm3。輸出4 ~ 20或電阻三線式，供應電壓為5 ~ 30VDC。接線盒：不銹鋼、鋁合金、PC、PP接續方式有牙口型PT、PF、NPT、BSP，法蘭型JIS、DIN、ANSI等規格。出線或接線盒防護等級為IP-65及Ex規格。規格亦可配合客戶需求訂制。工作原理HFQ浮球連續式液位計是利用浮球內磁鐵隨液位變化，來改變連桿內的電阻與磁簧開關所組成的分壓電路，磁簧開關的間隙愈小，精度愈高。分壓可經過轉換器變成4～20或電阻，傳送至儀表或其它二次顯示設備，實現遠程。連桿的長度為4m，產品耐壓為6.4Mpa,可替代差壓式液位變送器。優點1、測量范圍可根據用戶的實際要求制作。2、指示機構與被測介質完全隔離，因而密封性好，使用安全。3、結構簡單、安裝方便，維護費用低。4、可以訂制耐腐蝕型。主要技術參數1、量程范圍：300～60002、介質密度（g/cm3）：0.5～23、工作溫度（℃）：-40～100；-20～200；高溫訂制；4、壓力等級（Mpa）：≤105、工作電源：24VDC或12VDC6、輸出：4～207、如有要求可在訂貨時說明
產品適用對象： UHC系列磁浮子翻柱液位計能廣泛用于石油、化工、油田 食品、酒業等行業中各類儲液罐、儲槽、儲液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304 PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、
