| 產品參數 | |||
|---|---|---|---|
| 品牌 | 吉鼎達 | ||

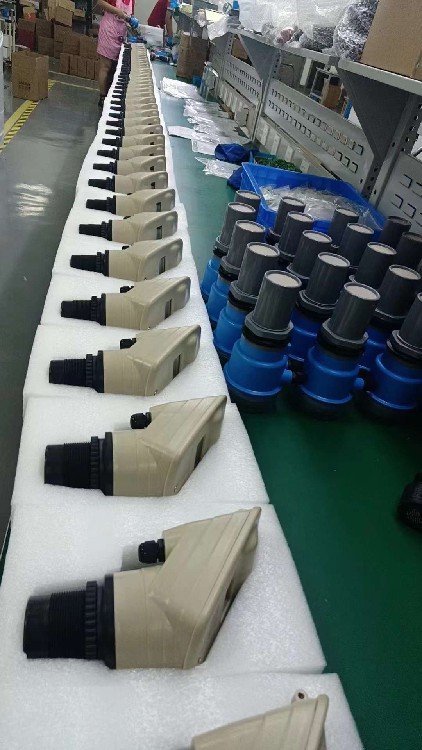

| 超聲波分類 | 一體式 | ||
| 分體式 | |||
| 超聲波量程 | 0m~10m | ||
| 防爆等級 | dⅡBT4 | ||
| 供電電壓 | 中壓 | ||
| 加工定制 | 是 | ||
| 磁翻板量程 | 定制 | ||
| 可售賣地 | 全國 | ||
磁浮子翻板液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示黑色。紅色和黑帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰。 磁浮子翻板液位計，它的結構主要基于浮力和磁力原理設計生產的。帶有磁體的浮子(簡稱磁性浮子)在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱(也成為磁翻板)的靜磁力耦合作用導致磁翻柱翻轉一定角度(磁翻柱表面涂敷不同的顏色)，進而反映容器內液位的情況。 配合傳感器(磁簧開關)和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值(4～20mA)信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的結合。 適用范圍及特點: 本液位計是在借鑒國內外同類產品的基礎上，積極吸收、揉合眾多產品的優點，通過公司技術人員的精心設計而成的。采用磁體和進口電子元件，使產品具有：設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。 同時，隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和生產工藝的改進、拓寬本液位計的應用領域及適用范圍。另外，本液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。 應用：HC-UHZ型磁浮子翻板液位計適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。結構及工作原理：1、基本型根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。2、電遠傳在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。3、上下限開關輸出在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
高溫高壓磁翻板液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白帶的界線即代表液位高度。在指示器左側配有醒目的刻度尺。從而使液位的指示顯得更加清晰。 高溫高壓磁翻板液位計的分類和應用： 1、插入型磁翻板液位計：該液位計適用于地下槽、池的液位測量和控制。2、保溫型磁翻板液位計：該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑?？梢员３种黧w內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。3、防霜型磁翻板液位計：是我廠專為解決低溫液體液位計外結冰而設計的產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。4、耐強腐蝕型磁翻板液位計：該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。 5、是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。適用對象：高溫高壓磁翻板液位計廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類儲液罐、儲槽、儲液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304 PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、環境的要求。測量原理：高溫高壓磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。主要特點：1、密封性強，不易滲透——本系列產品采用接口處理，更適合液氨等高滲透場合使用。2、耐高溫、高壓能力強——本系列產品大溫度可大600℃,大壓力可達25MPa 。3、耐腐蝕能力——本系列產品采用新不銹鋼內襯PTFE工藝,使產品防腐能力。4、可在低溫場合使用——本系列產品采用夾套工藝，零下200度場合也能應付自如。5、信號遠傳能力強——本產品信號輸出可為開關量、模擬量，可帶HART協議。 高溫高壓磁翻板液位計技術參數：1、測量范圍（上下法蘭中心距）：L=500-6000mm,超6000mm可訂貨；2、指示誤差：±10mm；3、工作壓力：普通型：≤6.3MPA ， 高壓型：6.3-16MPA；4、介質溫度：普通型：≤150度 ， 高溫型：150-450度；5、介質密度：≥0.45g/m3 ；6、密度差：≥0.15g/m3（測界面）；7、接液材質：標準1Cr18Ni9Ti 根據被測介質化學性質的不同，可選用304、316、316L、316Ti、317、317L、S2205、Ti等不同牌號的不銹鋼制造，以達到防腐的目的；8、連接法蘭規格：DN20、DN25、規格需定做。
磁致伸縮液位計沒有液位顯示或顯示小怎么解決？輸出電流一直為小值，有可能是浮子卡死在底部，或者浮子泄露，與工藝聯系停表拆卸檢查，檢查測量桿內及浮子上是否有污物，進行清洗，如果浮子已泄露只能更換。輸出電流小于4mA，僅有3.62mA，早期的K-TEK型液位計，可檢查變送器模塊左上角左邊的跳線開關，如果跳線短接環在上端，則處于“FAIL LOW”報警模式。有信號丟失或變送器有故障時，輸出電流被置為3.62mA。變送器沒有電流輸出，先檢查供電是否正常，再檢查連接電路有無斷路或接觸不良現象。用萬用表測量變送器的輸出電流，通電時輸出電流應為4mA至少1s，然后，要么為所測的液位數值，要么為報警狀態。否則可能是變送器供電有問題，或者主要的電子部件損壞。
