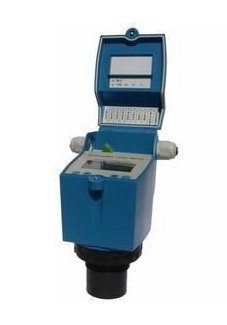

| 產品參數 | |||
|---|---|---|---|
| 品牌 | 吉鼎達 | ||
| 防爆等級 | dⅡBT4 | ||
| 供電電壓 | 中壓 | ||
| 加工定制 | 是 | ||
| 磁翻板量程 | 定制 | ||
| 超聲波分類 | 一體式 | ||
| 分體式 | |||
| 超聲波量程 | 0m~10m | ||
| 可售賣地 | 全國 | ||
結構及工作原理：1、基本型根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。2、電遠傳在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。3、上下限開關輸出在液位頂裝式磁翻板液位計，適用于測量各種不便于側面安裝液位計的容器，特別是地下儲槽內的液位測量。廣泛適用于石油、化工、冶金、電力、輕工及醫藥等行業和部門。 頂裝式磁翻板液位計直接安裝于容器頂部，通過浮球隨液面(或界面)的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色(液紅氣藍)明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。UHZ系列頂裝式磁翻板液位計主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。 主要技術參數 測量范圍：0-4000mm 公稱壓力：1.0MPa;1.6MPa;2.5MPa;4.0MPa 公稱通徑：DN150 工作溫度：-40~80℃ 測量精度：±10mm 介質密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.25g/cm3 接液材質：1Cr18Ni9Ti 法蘭標準：JB82-59(液位計法蘭：平面或凸面法蘭) 伴熱夾套接頭：ZG1/2“(內螺紋) 上、下限報警器： 輸出信號：一常開、二常閉 (或二常開、二常閉訂貨時請) 壞境溫度：-20~40℃ 工作溫度：-40~120℃ 測量精度：±10mm 工作壽命：≥105 防護等級：IP65 計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
磁浮子翻板液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示黑色。紅色和黑帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰。 磁浮子翻板液位計，它的結構主要基于浮力和磁力原理設計生產的。帶有磁體的浮子(簡稱磁性浮子)在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱(也成為磁翻板)的靜磁力耦合作用導致磁翻柱翻轉一定角度(磁翻柱表面涂敷不同的顏色)，進而反映容器內液位的情況。 配合傳感器(磁簧開關)和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值(4～20mA)信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的結合。 適用范圍及特點: 本液位計是在借鑒國內外同類產品的基礎上，積極吸收、揉合眾多產品的優點，通過公司技術人員的精心設計而成的。采用磁體和進口電子元件，使產品具有：設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。 同時，隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和生產工藝的改進、拓寬本液位計的應用領域及適用范圍。另外，本液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。 應用：HC-UHZ型磁浮子翻板液位計適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。結構及工作原理：1、基本型根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。2、電遠傳在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。3、上下限開關輸出在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
頂裝式磁翻板液位計產品特點:適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于身。指示新穎，讀數直觀、醒目，可根據用戶方便改變觀察角度。測量范圍大，不受儲罐度限制。指示機構與被測介質完全隔離，因而密封好，可靠性，使用安全。耐溫，可采用不褪色陶瓷翻柱。結構簡單，安裝方便，維護費低。A.基 本 型：測量范圍：300～15000mm 測量精度：±5.0mm，±10mm工作溫度： -40～250℃ (ABS PP-R,PVC:-40～80℃) 殊型可達450℃工作壓力 ：≤2．5MPa(2.5MPa以上可另行設汁) 防腐型≤0．6MPa介質粘度 ：≤1st(10-4m2/s) 介質密度：≥450kg/m3介質密度差：≥ 150kg/m3 排污接口：ZG1/2“（內）環境振動：頻率≤25Hz，振幅≤0．5mm 跟隨速度：≤0.08m/s接液材質：不銹鋼（1Cr18Ni9Ti，316，316L）不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS連接過程 ：側 裝 式 HG20592-97 DN25 PN4.0（或用戶） 裝 式 HG20592-97 DN100 PN1.6（或用戶） 夾套法蘭 HG20592-97 DN15 PN1.6（或用戶）B. 遠傳裝置：輸出信號：4～20mA 負載阻抗：350Ω（24VDC時）供電電源：18～30VDC（額定24VDC） 環境溫度：-40～80℃相對濕度：≤90RH 功 耗：0.5W本 安 型：ibIICT4 隔 爆 型：dIIBT4C. 控制報警開關輸出型式：常開常閉開關信號 報警精度： 10mm環境溫度：-40～80℃ 工作壽命：≥105次出線接口：M20?1.5或內螺紋3/4″遠傳磁翻板液位計的點適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于身。指示新穎，讀數直觀、醒目。可根據用戶方便改變觀察角度。測量范圍大，不受儲罐度限制。指示機構與被測介質完全隔離，因而密封好，可靠性，使用安全。耐溫，可采用不褪色陶瓷翻柱。結構簡單，安裝方便，維護費低。遠傳磁翻板液位計的原理： 本公司生產的磁翻板液位計應用液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際度，從而實現液位的指示。 本公司生產的磁翻板液位計的電信號遠傳由基本型與液位遠傳裝置的組合實現。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以的形式固定在UHZ型磁翻板液位計的主導管外側，使其處于液位計同磁耦合系統中。當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與電動III型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控制、調節和報警的目的。
