變頻器輸出電抗器與變頻器輸出正弦波濾波器及變頻器DV/DT濾波器的區別差異

實現變頻器的遠距離傳輸。一般情況下，國產的變頻器與負載的距離，超過50米，就必須要加電抗器，如果對變頻器輸出波形有要求的話，就要加正弦波濾波器；對于進口變頻器來講，一般情況下，距離超過100米，就要加。當然了，我說的這個距離，指的是連線的長度。
由于正弦波濾波器的價格比較高，一般情況下，如無特殊要求，加個變頻器專用濾波器就夠了。變頻器輸出連接變壓器，不論線路多長，一般需要連接電抗器。變頻器輸出連接變壓器，額定電壓下，除非特殊定制，變頻器輸出頻率不得低于變壓器的額定頻率過多，否則，會引起變壓器飽和。當輸出頻率低于變壓器額定頻率時，應保證輸入電壓與頻率的比值應不超過額定電壓與額定頻率的比值。變頻器輸出電壓一般會略低于380V。某些變頻器采用過調制，可以輸出比輸入高的電壓，這樣，可以輸出穩定380V。不過，這時輸出的電壓波形會有較大的畸變。

從輸出信號看，電抗器僅僅是抑制了電流的變化率，而正弦波濾波器輸出正弦波?？烧J為，正弦波濾波器的濾波效果更好。

從使用目的看，正弦波濾波器是為了得到較純正的正弦波。而輸出電抗器一般用于電纜傳輸時的阻抗匹配，可以有效防止過沖電壓的產生，從而保護電機等負載。

兩者都有濾波的效果。因為正弦波濾波器的成本很高，風機水泵一般很少使用正弦波濾波器。使用輸出電抗器即可。在抑制變頻器輸出端的DV/DT方面，變頻器輸出電抗器的效果要比變頻器輸出濾波器好。

DV/DT濾波器，就是指的電壓變化率，是衡量電壓突變的一個指數，就是變頻器專用濾波器，瓦藍科技是專業生產的廠家

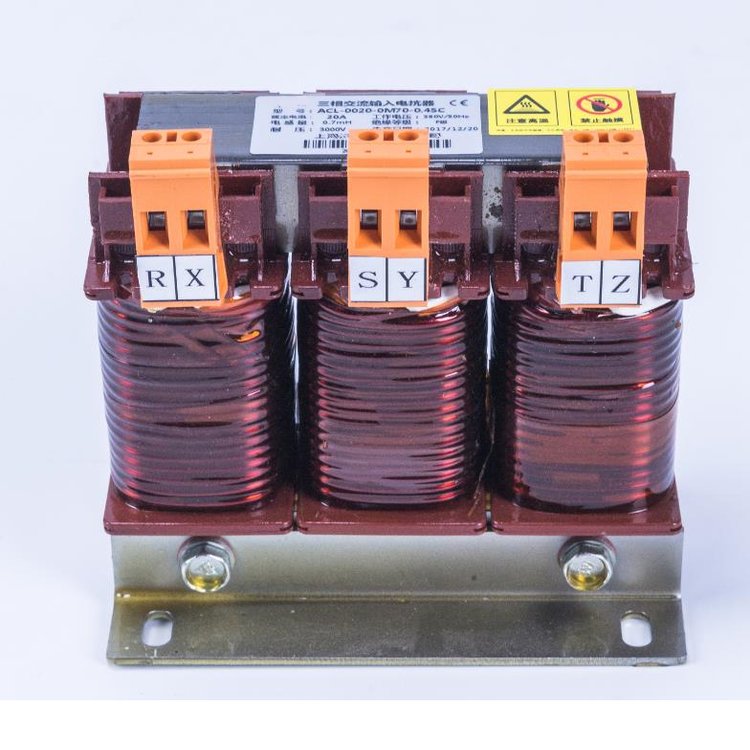

輸出電抗器：是用于抑制變頻器產生的低次諧波，同時，可以延長變頻器的有效傳輸距離；
當變頻器輸出到電機的電纜長度大于產品規定值時，應加輸出電抗器來補償電機長電纜運行時的耦合電容的充放電影響，避免變頻器過流，
正弦波濾波器：調整變頻器輸出的波形。變頻器輸出的波形為PWM波，是介于方波和正弦波之間的波形，加上正弦波濾波器之后，會把PWM波改造成比較像正弦波的波形；
就是將SPWM調制波濾成近似正弦的電壓波形。變頻器輸出正弦波濾波器，就是濾掉變頻器輸出端的高次諧波；使變頻器的輸出電壓和電流近似于正弦波，減少電機諧波畸變系數和電機絕緣壓力。

正弦波濾波器的功能

1.延長電機壽命

2.保護電機絕緣

3.減小電機軸承電流

4.增加傳輸距離

5.提高系統可靠性

6.應用該濾波器后普通電機可以取代變頻電機

7.對電磁干擾的抑制效果好

8.由于變頻器的輸出含有高頻諧波，增加了動力電纜及電機的損耗；同時極高的dv/dt會引起數MHz的輻射干擾；如果電機需要長線傳輸時(電機線纜超過50米)，由于行波反射引起電機端電壓疊加，使電機絕緣破壞，甚至使電纜爆裂。

9.對于諧波電流，可以通過改變調制方式，降低諧波分量但并不能完全消除。由dv/dt引起的射頻干擾，可以加裝dv/dt電磁濾波器，但只能對一定長度的電纜有效，并不適合任意長度的電纜。

10.能同時解決以上問題的有效方法使在變頻器輸出側加裝正弦波濾波器，將SPWM調制波濾成近似正弦的電壓波形，正弦波濾波器由高頻出相電抗器，RC回路，共模電抗器組成?？梢杂行У囊种聘哳l損耗及dv/dt射頻干擾，并使電機和變頻器的線纜延長至500米，甚至使3千米。

正弦波濾波器的作用是將變頻輸出的PWM波轉換成正弦波。在電機電壓為50Hz時，使用正弦波濾波器其畸變系數約為5 （部分品牌的變頻器應用后，畸變率會大于此數據）。

選擇及使用正弦波濾波器的注意事項：

1.使用正弦波濾波器后，變頻器的負載能力將低于系統額定的數值。

2.正弦波濾波器會使經過濾波后的電壓產生一定比例的壓降。在基波頻率50Hz時，壓降約為10 。其比例與基波頻率的變化成正比。

3.濾波器在將PWM波濾波為正弦波過程中會濾除大量高次諧波成分，因此導致濾波器在空載時變頻器會有約占變頻器額定輸出電流5~7.5的空載電流（380V 50Hz條件下。此電流與基波頻率及變頻器輸出電壓成正比）。

4.使用正弦波濾波器后的可接導線長度參見產品說明書。

5.濾波器在使用時應保證良好通風[1]?

正弦波濾波器主要技術規格
