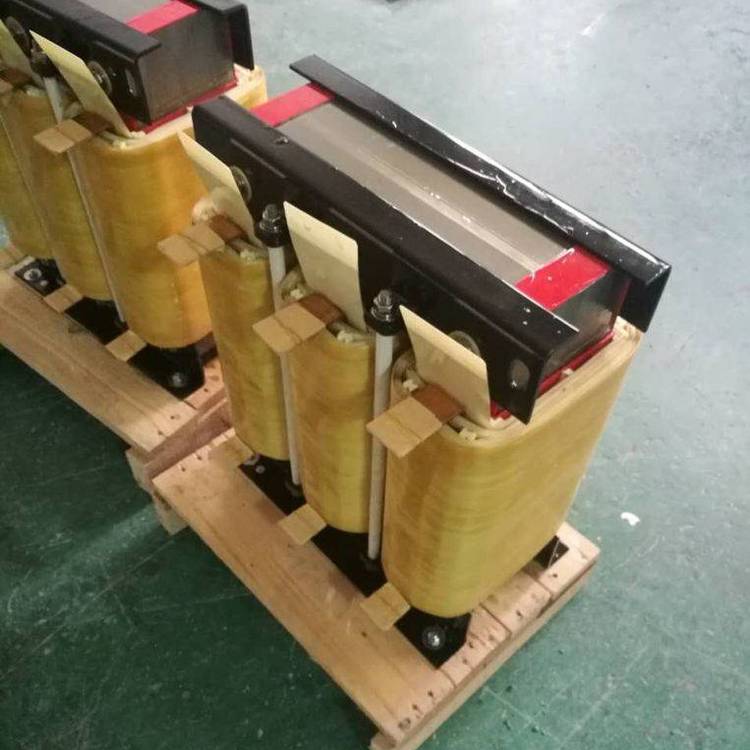

.jpg "高速離心機高頻空氣懸浮離心機磁懸浮電機高頻電機用正弦波濾波器")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | WL瓦藍科技 | ||
| 產品特性 | 離心機專用 | ||
| 是否進口 | 否 | ||
| 產地 | 中國江蘇 | ||
| 有無鐵心 | 鐵心式電抗器 | ||
| 絕緣結構 | 干式電抗器 | ||
| 電抗系數 | 1.5 | ||
| 系統額定電壓 | 380V | ||
| 額定電流 | 500 | ||
| 凈重 | 1000 | ||
| 最小包裝數 | 1 | ||
| 可售賣地 | 全國 | ||
| 用途 | 濾波電抗器 | ||
| 型號 | FRS OCL | ||
正弦波濾波器的作用是將變頻輸出的PWM波轉換成正弦波。在高頻電機電壓為高頻率（工作頻率基波頻率700Hz-1500Hz開關頻率斬波頻率8KHZ-12KHZ）時，瓦藍科技的核心技術可以做到將SPWM調制波濾成近似正弦的電壓波形，溫升控制在國標范圍內，濾波器在使用時應保證良好通風
選擇及使用正弦波濾波器的注意事項:
1.延長電機壽命2.保護電機絕緣3.減小電機軸承電流4.增加傳輸距離5.提高系統可靠性6.應用該濾波器后普通電機可以取代變頻電機7. 由于變頻器的輸出含有高頻諧波，增加了動力電纜及電機的損耗;同時極高的dv/dt會引起數MHz的輻射干擾;如果電機需要長線傳輸時(電機線纜超過50米)，由于行波反射引起電機端電壓疊加，使電機絕緣破壞，甚至使電纜爆裂。8. 對于諧波電流，可以通過改變調制方式，降低諧波分量但并不能完全消除。由dv/dt引起的射頻干擾，可以加裝dv/dt濾波器，但只能對一定長度的電纜有效，并不適合任意長度的電纜。9. 能同時解決以上問題的有效方法使在變頻器輸出側加裝正弦波濾波器，將SPWM調制波濾成近似正弦的電壓波形，正弦波濾波器由高頻出相電抗器，RC回路，共模電抗器組成
一般情況下，國產的變頻器與負載的距離，超過50米，就必須要加電抗器，如果對變頻器輸出波形有要求的話，就要加正弦波濾波器;對于進口變頻器來講，一般情況下，距離超過100米，就要加。這個距離，指的是連線的長度。由于正弦波濾波器的成本比較高，一般情況下，如無特殊要求，加個變頻器專用DV/DT濾波器就夠了。瓦藍科技專業生產的變頻器專用DV/DT濾波器，具有DV/DT抑制功能的。DV/DT，就是指的電壓變化率，是衡量電壓突變的一個指數。
變頻傳動系統:提升機、水泵、風機、高速高頻電機等交流電源:風力發電、UPS等
工業生產中的變頻器控制越來越多，在遇到變頻器與電機之間距離超過150米甚至更長的時候，加裝正弦波濾波器
舉例：某項目變頻器使用丹佛斯 FC302 系列。在安裝完畢進行調試時，變頻器報過流故障代碼，電機無法啟動。另外幾臺雖然電機能啟動運行，但是電動機運行有明顯的電磁聲音，電機溫度高，變頻器運行聲音不正常，振動較大。
針對以上現象，對電機本體和變頻器以及控制回路的電氣元件進行全面檢套，均未發現異常。但是將電機移至變頻器柜進行試車，電機卻能運行正常，最后得知FC302 允許變頻器至電動機的電纜長度是屏蔽電纜 150M，非屏蔽電纜 300M，而現場電機與變頻器之間的距離送到了440 米和 530米。變頻控制的電機因變頻器至電機之間的距離過長（超過 300 米)，變頻器在啟動中出現過流、失壓等報警，電機運行聲音不穩定等情況。造成設備無法啟動和運行性能下降；在無法對安裝距離縮短，增加正弦波波波器能快速解決
變頻器與電機之間的動力電纜過長導致分布電容增大。所謂分布電容，就是指由非電容形態形成的一種分布參數。而變頻器輸出距離受限的問題，和電纜的分布電容有密切關系，不只是電容器才有電容，實際上任何兩個絕緣導體之問都存在電容。通常情況下，這個電容值很小，電纜長度較短時，它的實際影響可以忽略不計，如果電纜很長或傳輸信號頻率很高時，就必須考慮分布電容的作用。在電纜遠距離敗設系統中，電纜的電容會表現的較為明顯，對控制回路產生一定的影響，甚至影響控制功能，特別是對于變頻器控制普通低壓電機的控制回路（小功率的尤為明顯），故障較多表現為過流、起停失靈等現象，給生產和維護造成很大的安全隱患。
對變頻器的危害:動力電統過長導致揄出線上的分布電容和分布電感的共振產生浪涌電壓，將會歪加到輸出電壓上，晶體管、IGBT的開關頻率越高，電纜越長，產生的浪涌電壓越高，時，可產生直流電壓的兩倍的浪涌電壓。這種情況下，很容易引起過壓過流保護，甚至擊穿功率模塊。
對電動機的危害:中于變頻器采用PWM脈寬調制技木，交頻器中的功率開關器件工作在開關狀態，器件的高速開關動作使得電壓和電流在短時間
載波頻率對變頻器自身的影響
功率模塊 IGBT 的功率損耗與載波頻率有關，載波頻率越大，變頻器的損耗越大，輸出功率越小，功率模塊發熱增加。如果環境溫度高，逆變橋上下兩個逆變管在交替導通過程中的死區將變小，正重時可導致橋臂短路而損壞變頻器。
載波頻率對變頻器輸出二次電流的影響
載波頻率越高，電流波形的平滑性越好。這樣諧波就小，干擾就小，反之就差;
載波頻率越高，變頻器允許輸出的電流越小;載波頻率越高，布線電容的容抗越小，由高頻脈沖引起的漏電流越大。
載波頻率對電機的影響
當載波頻率過低時，電機有效轉動減小，損耗加大，溫度增高，同時輸出電壓的DVDT變化增大，對電動機絕緣影響較大;當載波頻率過高時，電機的定子的集膚效應更嚴重，電機損耗增大，輸出功率減小，由高頻脈沖引起的漏電流越大。
載波頻率對其它設備的影響
載波頻率越高，高頻電壓通過靜電感應，電磁感應，電磁輻射等對電子設備的干擾也越嚴重。
調整載波頻率不能有效解決現狀所帶來的危害
可以加裝電抗器
一般情況加裝輸出電抗器可以緩解控制距離長的問題;輸出電抗器可以補償電機長電纜運行時的耦合電容的充放電，有的品牌的變頻器只有 150米左右的控制距離，控制距離超過 300 米，加裝電抗器也不能有效解決變頻器和電機出現的問題。可選擇加裝正弦波濾波器，正弦波濾波器是用在變頻器輸出端，它可以改善變頻器輸出波形，使變頻器的輸出電壓和電流近似于正弦波，減少電機系數和電機絕緣壓力。與輸出電抗器、DVDT濾波器相比較，正弦波濾波器有一級電容濾波電路，使變頻器輸出波形接近正弦波。正弦波濾波器是一種有效的解決方案，它能有效的改善電機啟動和運行特性，加裝效果比較明顯。是在設計階段就要考慮變頻器與現場電機的距離問題，如果超過了變預器的控制距離，在前期設計階段就應該設計正弦波濾波器，設計相匹配的控制柜，盡量避免出現因后期加裝造成的設備損壞和材料費用的增加。正弦波濾波器是是由電感L和電容器C組成的低通濾波器，正弦波濾波器減小了電機絕緣沖擊并消除了電機的電磁噪聲。同時還減小對軸承的沖擊，50KW 以上的大型電機尤其如此。電機使用正弦波電壓供電，因此減小了電機損耗。安裝正弦波濾波器保護后的電機噪音也會明顯減小。
正弦波淲波器的電容通過傳動放電。斷開電源5分鐘后才能對濾波器進行操作。正弦波濾波器必須接地。正弦波濾波器安裝比較簡單，變頻器的輸出 U, V, W端子接入正孩波濾波器U，V，W；(正弦波濾波器的XYZ（有電容端的）接電機。安裝正弦波濾波器后，還需對變頻器進行重新設置，根據不同功率和濾波器銘牌進行修改。
舉例丹佛斯FC302系列變頻器，即14-00（開關模式）：SFAVM： 14-01(開關頻率)：4KHZ：
