| 產品參數 | |||
|---|---|---|---|
| 品牌 | WL 瓦藍科技 | ||
| 產品特性 | 直流斬波 | ||
| 是否進口 | 否 | ||
| 產地 | 中國 | ||
| 有無鐵心 | 鐵心式電抗器 | ||
| 絕緣結構 | 干式電抗器 | ||
| 電抗系數 | 1.5 | ||
| 系統額定電壓 | 0.6 | ||
| 額定電流 | 800 | ||
| 產品認證 | CE | ||
| 功能 | 補償電抗器 | ||
| 接法 | 串聯電抗器 | ||
| 應用場景 | 電動機控制與保護 | ||
| 凈重 | 50 | ||
| 最小包裝數 | 1 | ||
| 可售賣地 | 全國 | ||
| 用途 | 平波電抗器 | ||
| 型號 | DCL-0800-EISH-0.6AH | ||
對buck 電路的原理分析，對于BOOST 應該很清楚了，同樣調整PWM的占空比，可以調節輸出，當PWM占空比為50的時候，輸出電壓為輸入電壓的2倍，基本原理如下：
開關導通時, 輸入電壓流向電感, 電感電流線性增加,電感儲能增加,電源向電感轉移電能。
開關斷開時, 電感電壓等于輸入電壓減去輸出電容的電壓, 電感電流減少,電感儲能減少, 電感儲能向負載轉移電能。
直流斬波電路Buck、Buck-Boost原理分析和開關電路配套的直流斬波電抗器
直流斬波電路Buck、Buck-Boost原理分析和開關電路配套的直流斬波電抗器、電感、直流平波電抗器，對buck 電路的原理分析，對于BOOST調整PWM的占空比，可以調節輸出，當PWM占空比為50的時候，輸出電壓為輸入電壓的2倍，基本原理如下：
開關導通時, 輸入電壓流向電感, 電感電流線性增加,電感儲能增加,電源向電感轉移電能。
開關斷開時, 電感電壓等于輸入電壓減去輸出電容的電壓, 電感電流減少,電感儲能減少, 電感儲能向負載轉移電能。
電路中主要元器件包括開關管Q1,續流二極管D1,儲能電感L1,輸出濾波電容C1及負載電阻R1。輸入直流電源Vin，輸出直流電壓Uo。
1.BUCK：降壓電路，輸出電壓與輸入電壓極性相同
2.BOOST電路：升壓電路，輸出電壓與輸入電壓極性相同
3.BUCK/BOOST：升/降壓電路，輸出電壓與輸入電壓極性相反
4.開關管：一般使用功率三極管或功率MOS管，由PWM波型號來控制開關管告訴開關
5.電感：儲能作用
6.二極管：限流作用
7.電容：濾波作用
8.電阻：負載
9.伏秒積：在開關電源穩定的狀態下，電感的充放電也屬于一個穩定的狀態，即開關管導通期間流入電感的電流等于開關管關閉期間流過電感的電流。
?
?

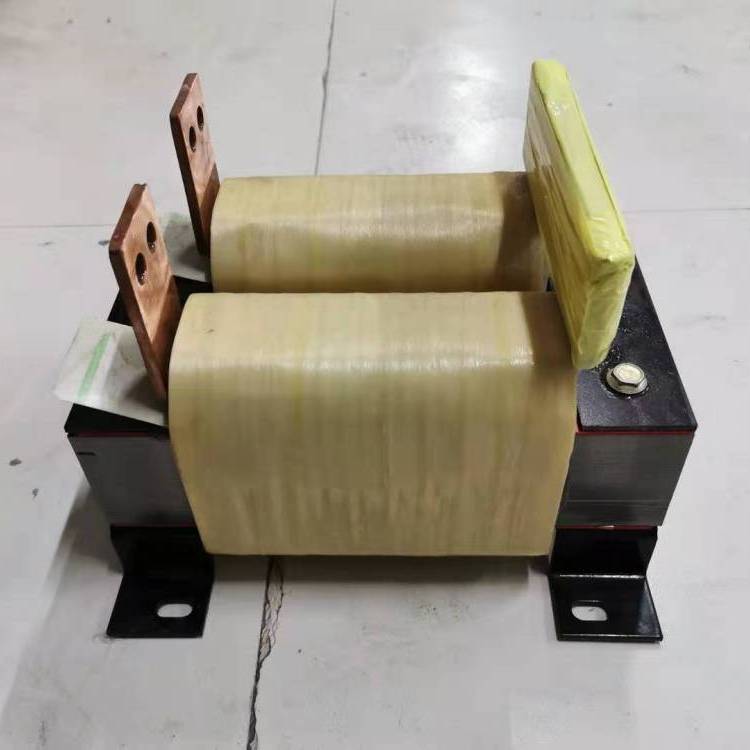

直流斬波電抗器 高頻斬波電抗器：
斬波電抗器與牽引蓄電池斬波充電模塊配合使用，用于降壓斬波電路續流，保持整流電流連續，減小電流脈動值，降低電流紋波因數，改善輸入功率因數，屬于直流濾波電路LC的一部分，抑制變流裝置產生的諧波，濾除高次諧波，限制電網電壓的瞬變，保護電氣設備。
高頻斬控電抗器直流斬波電抗器 高頻斬波電抗器原理
在電流iL的正半周，VT1和VT2高頻交替工作： VT1導通且電源電壓uS為正半周時，iL積分增長;VT1導通但uS為負半周時，iL積分減小;VT1關斷時使VT2導通，iL經VT2續流。在iL的負半周，VT3和VT4高頻交替工作，其工作原理與VT1、VT2相同。
可控電抗器支路等效電納的大小取決于電抗器L值和GTO開關工作占空比α的大小，調節改變α即可平滑調節等效電納;而斬控頻率高低將影響補償器動態性能，如響應速度、諧波含量等。電抗器L值應根據所需要補償無功功率的容量來確定。
功率電感的選型
感值：電感的感值可使用以下公式計算得出，其中r是電流紋波率，一般選擇0.3~0.5左右，電感值會影響輸出電源紋波和動態響應，實際應用時需要根據實際測試結果進行調整
電流：電感的電流分為飽和電流Isat和溫升電流Irms，實際工作時電感上電流波形如下：
選擇電感時首先要保證飽和電流Isat大于電感電流峰值Ipeak，從而避免電感飽和，感值下降造成MOS和電感損壞。溫升電流是從電感的工作溫度和損耗的角度出發，選型時盡量讓溫升電流大于電感電流的有效值
應用行業
n測試電源:直流斬波BUCK/Boost電路，?電動汽車控制器測試、電機系統測試、電池模擬器。
n削峰填谷:蓄電池、超級電容儲能系統，柴油機改電池供電、吸收再生制動能量。
n能源管理:分布式新能源發電。
n大功率并機:電動汽車充電站。
技術參數
1.用途:DC/DC 降壓斬波器(Buck)用直流電抗器(串聯電感)
2導磁結構:鐵芯
3.絕緣等級:絕緣等級不低于H級，F(xiàn)級溫升考核
4.安裝方式:柜內安裝，鐵芯接地
5.冷卻方式:自冷(柜頂小風機排風，熱量不堆積)
6.環境溫度:40℃
7.運行方式:連續運行
8.繞組材料:鋁/銅.
9.端子材料:敷銅鋁排/銅排
10.開關頻率:1.5kHz-2kHz(應滿足在此范圍內任何頻率點均可正常工作)
11.繞組對地工作電壓:DC1500V
12.運行電壓波形:方波，峰峰值 1000V，頻率為上述開關頻率
13.額定電流 /額定電感值:500A DC/2.5mH
14.抗飽和性:2倍額定電流不飽和
15.運行電流波形:帶有一定三角波分量的直流(等效兩電平 Buck 電流連續工況波形)，三角波頻率為上述開關頻率;
