| 產品參數 | |||
|---|---|---|---|
| 品牌 | 上海瓦藍電子科技有限公司 | ||
| 產品特性 | 諧波治理 | ||
| 是否進口 | 否 | ||
| 產地 | 江蘇 | ||
| 有無鐵心 | 鐵心式電抗器 | ||
| 絕緣結構 | 干式電抗器 | ||
| 電抗系數 | 1 | ||
| 系統額定電壓 | 1 | ||
| 額定電流 | 1 | ||
| 產品認證 | CE | ||
| 功能 | 限流電抗器 | ||
| 接法 | 串聯電抗器 | ||
| 應用場景 | 電動機控制與保護 | ||
| 凈重 | 1 | ||
| 外形尺寸 | 1 | ||
| 最小包裝數 | 1 | ||
| 物料編號 | 1 | ||
| 3C證書編號 | 1 | ||
| 規格報價 | 1 | ||
| 可售賣地 | 全國 | ||
| 用途 | 進線電抗器 | ||
| 型號 | FHL-0500 | ||
西門子變頻器在中國市場的使用最早是在鋼鐵行業，然而在當時電機調速還是以直流調速為主，隨著電子元器件的不斷發展以及控制理論的不斷成熟，變頻調速已逐步取代了直流調速，成為驅動產品的主流，西門子變頻器因其強大的品牌效應在這巨大的中國市場中取得了超規模的發展。在中國市場上我們能碰到的早期的西門子變頻器主要有電流源的SIMOVERT A,以及電壓源的SIMOVERT P，這些變頻器也主要由于設備的引進而一起進入了中國的市場，目前仍有少量的使用，而其后在中國市場大量銷售的主要有MICRO MASTER和MIDI MASTER,以及西門子變頻器最為成功的一個系列SIMOVERT MASTERDRIVE,也就是我們常說的6SE70書本型和裝機裝柜型系列。它不僅提供了通用場合使用的AC變頻器，也提供了在造紙，化纖等特殊行業要求使用的多電機傳動的直流母線方案?，F(xiàn)在西門子在中國市場上的主要機型MicroMaster MM4系列,MicroMaster MM4系列，通用型變頻器，包括MM420簡易型，MM430風機水泵用，MM440矢量控制, SINAMICS G130/G150/S120,SINAMICS G120系列,采用的是控制單元和功率模塊分離的設計，功率到250KW，以后取代MM4系列,SINAMICS G130系列功率到800KW，也采用控制單元和功率模塊分離的設計，控制單元采用的是和S120系列一樣的CU320-2。主要用在大型單機驅動設備上。G150是以柜體的形式供貨的，是采用G130變頻器做成的變頻柜, SIMOVERT MASTER DRIVES工程型變頻器，就是6SE70，既有變頻器，也有共直流母線的整流單元和逆變器。在冶金行業應用廣泛。SINAMICS S120是替換6SE70的高性能變頻器，支持單軸和多軸應用，控制單元CU320-2既可以做伺服控制也可以做速度控制。SINAMICS V10，在SNC生產，和MM420是同一級別，但是沒有通訊功能。即將推出的V20，比V10多了通訊功能，和多了部分I/O, 新的SINAMICS家族實際上涵蓋了原有的變頻、伺服驅動系列產品, G系列包括原來貼近MM4的S系列和新的-2系列; V系列還有如V60和V80的簡單伺服, SINAMICS SM150它是一種中壓的交直交變頻器，它是一種組合系統，主要由功率閉環控制單元、勵磁柜、熱交換單元組成，它僅用于較大功率的同步電機，例如軋鋼機等。SM150可以驅動感應電機和同步電機（勵磁可調或者不可調）,有功率器件有IGBT和IGCT，整流逆變同樣的功率器件，4象限，3.3kVand4.16kV，12脈動或者24脈動整流，側重于工藝控制，控制單元用的是SimotionD。SINAMICS G120XA，SINAMICS V90 伺服驅動器
配套產品的功能作用
進線濾波器：限制傳導干擾，選用進線濾波器和進線電抗器，進線側組件用于限制和保護整流元件，防止電流電壓瞬時或者持續升高
進線電抗器：對于電網條件不是太好的場合，推薦選用進線電抗器，它既能抑制變頻裝置產生的過高諧波電流（從而防止過載），又能用于將諧波限制在允許值以內。諧波電流通過進線電抗器的電感和電源電纜的總電感來限制。

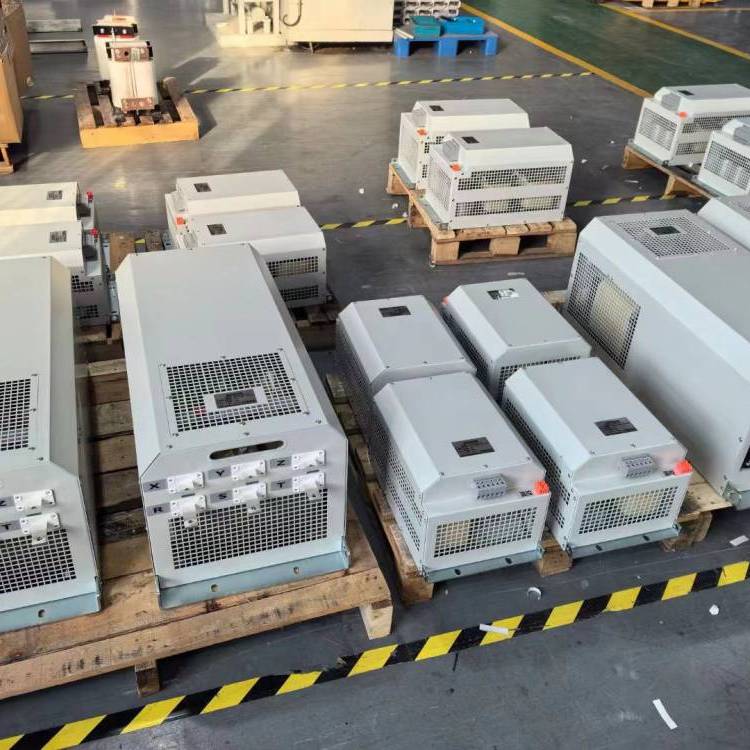

進線諧波濾波器：進線諧波濾波器可將變頻裝置的低頻諧波限制在 12 脈沖整流的諧波水平，進線諧波濾波器的額定電流根據有功功率來確定。因此其額定電流可能要低于相關功率單元的額定輸入電流
當傳動工作在制動狀態或可控停車時（如急停），就需要使用制動模塊（制動單元）和匹配的制動電阻（剎車電阻）：指電能從電機側流到西門子變頻器側(或供電電源側)，這時電機的轉速高于同步轉速，負載的能量分為動能和勢能. 動能(由速度和重量確定其大小)隨著物體的運動而累積。當動能減為零時，該事物就處在停止?fàn)顟B(tài)。機械抱閘裝置的方法是用制動裝置把物體動能轉換為摩擦和能消耗掉。對于西門子變頻器，如果輸出頻率降低，電機轉速將跟隨頻率同樣降低。這時會產生制動過程. 由制動產生的功率將返回到西門子變頻器側。這些功率可以用電阻發熱消耗。在用于提升類負載,在下降時, 能量(勢能)也要返回到西門子變頻器(或電源)側,進行制動.這種操作方法被稱作"再生制動"，而該方法可應用于西門子變頻器制動。在減
速期間，產生的功率如果不通過熱消耗的方法消耗掉，而是把能量返回送到西門子變頻器電源側的方法叫做"功率返回再生方法"。在實際中，這種應用需要"能量回饋單元"選件。
輸出電抗器：可以降低變頻器電機端產生的電壓斜率，從而降低電機繞組上的電壓應力。同時，當使用長電機電纜時，還可降低變頻裝置的容性充/放電電流。變頻器若要長電纜運行時，此時應該采取措施抑制長電纜對地耦合電容的影響，避免變頻器出力不夠。所以變頻器應放大一、兩擋選擇或在變頻器的輸出端安裝輸出電抗器。
輸出電抗器或者 du/dt 濾波器：正弦波濾波器可以向電機提供幾乎為正弦波的正弦電壓。由此可降低電機繞組電壓應力，可防止脈沖頻率造成的電機噪聲，正弦濾波器既能限制電機繞組上的電壓上升率 （du/dt），也能限制峰值電壓。與輸出電抗器一樣，正弦濾波器允許連接更長的電機電纜
不同行業的選擇和案例
船用錨鏈錨機制動電阻、船用絞纜機絞車制動電阻、電動機起動調速調整制動電阻器
大型船舶在水域用錨機送鏈放描拋錨，船上用于收放錨及錨鏈的機械。用人力、蒸汽機、電動機、液壓馬達等作為動力。通常安裝在船的首樓甲板上。其發展趨勢是用一臺機組實現起錨、系泊、自動系泊和帶纜等作業。按照驅動形式可以分為：手動、電動、液壓。
起錨機主要由基座、支架、錨鏈輪、剎車、鏈輪、變速箱、電控系統（手動起錨機除外）等組成，電動起錨機有電動機，液壓起錨機有液壓泵站。
錨機、絞纜機托動控制系統
錨機要能夠迅速啟動、調速、正反轉、準確停車等，錨機電動機屬于短時工作制，起錨時，應有足夠大的過載能力，能在負載下啟動；直流電動錨機多采用直流電動機電樞回路串電阻的調速方法，容量較大時，用主令控制器控制。
加電阻的作用
控制錨機的制動：船用錨機剎車線圈一般需要加電阻，這是因為線圈的電流太大容易損壞線圈本身，也容易引起剎車力的不穩定。加電阻可以限制線圈電流，保持剎車力穩定，延長線圈使用壽命。
對于提升負載、頻繁啟停及快速制動的場合，
