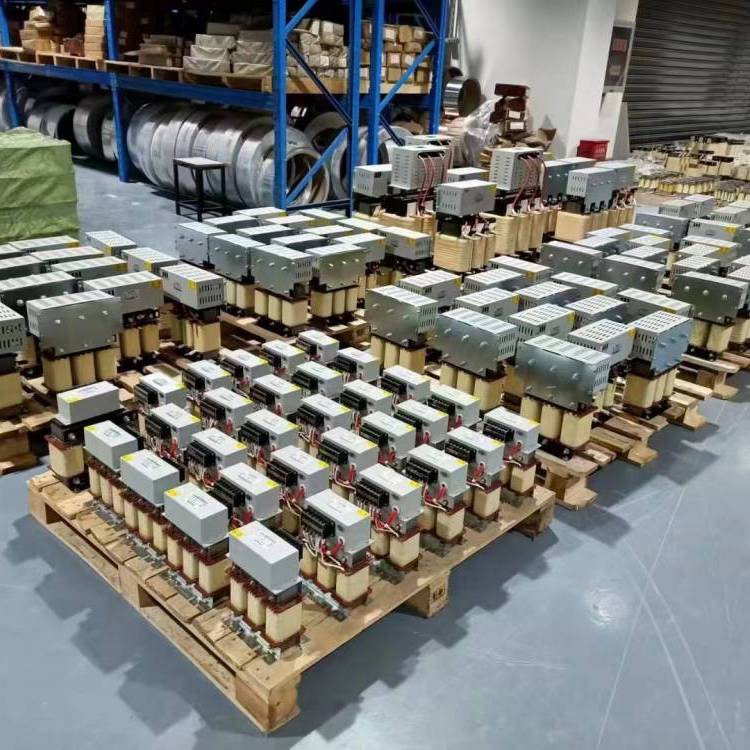

.jpg "正弦波濾波器對變頻器與電機的長距離控制諧波振動")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 瓦藍科技WL | ||
| 產品特性 | PWM正弦 | ||
| 是否進口 | 否 | ||
| 產地 | 中國江蘇 | ||
| 有無鐵心 | 鐵心式電抗器 | ||
| 絕緣結構 | 干式電抗器 | ||
| 電抗系數 | 1 | ||
| 系統額定電壓 | 1.14 | ||
| 額定電流 | 1000 | ||
| 產品認證 | CE | ||
| 功能 | 限流電抗器 | ||
| 接法 | 串聯電抗器 | ||
| 應用場景 | 電動機控制與保護 | ||
| 凈重 | 500 | ||
| 外形尺寸 | 1 | ||
| 最小包裝數 | 1 | ||
| 可售賣地 | 全國 | ||
| 用途 | 出線電抗器 | ||
| 型號 | FRS-1000-0.4SA | ||
濾波電抗器，回饋電抗器主要適用于煤礦井下綜采工作面,在交流50HZ,額定電壓1140V,額定電流800A，回饋電抗器應用于四象限變頻器輸入端的LCL濾波器中,與變頻器進線端相串聯.變頻器制動時所產生的再生能量需要回饋到電網,并加以利用,但是整流單元是IGBT,會產生較多的高次諧波電流，進而會對電網造成污染。因此加裝回饋電抗器進行濾波改善
由于變頻器的輸出電壓是高壓脈沖系列，其頻率等于載波頻率，峰值等于直流回路電壓(513V)當變頻器和電動機之間的連接線很長時，導線的分布電感和線間分布電容的作用將不可忽視。
當電動機和變頻器之間的距離較遠時，線間的分布電容和電動機的漏磁電感之間有可能因接近干諧振點而導致電動機的輸入電壓偏高，從而使電動機容易損壞，或運行時發生振動。
在使用現場，變頻器與電機安裝的距離可以分為三種情況:遠距離、中距離和近距離。100m以上為遠距離，20~100m為中距離，20m以內為近距離。變頻器在運行中，其輸出端電壓波形中含有大量諧波成分。如前所述，這些諧波將產生極大的負作用，影響變頻器系統的功能，適當?shù)卦O(shè)計變頻器的安裝位置及變頻器與電機的連接距離，可減小諧波的影響。遠距離的連接會在電機的繞組兩端產生浪涌電壓，疊加的浪涌電壓會使電機的繞組電流增大，電機的溫度升高，繞組絕緣損壞。因此，變頻器盡量安裝在被控電機的附近，但是在實際生產現場，變頻器和電機之間總會有一定的距離，可以直接將電機與變頻器連接;如果變頻器和電機之問的距離在20~100m之間，則需要調整變頻器的載波頻率來減小諧波和下擾;而當變頻器和電機之間的距離在100m以上時，不但要適度降低載波頻率，還要加裝浪涌電壓抑制器或輸出用交流電抗器
變頻器與電機之間的長距離控制(尤其是石油鉆井,煤礦及礦山設備等上千米線纜連接的控制),若不裝正弦波濾波器容易造成三相異步電動機發熱,噪音大,絕緣老化加快,降低其使用壽命
其波形中含有大量的諧波成分，特別是高次諧波會使變頻器輸出電流增大，造成電機繞組發熱，產生振動和噪聲，加速絕緣老化，甚至還有可能損壞電機;同時各種頻率的諧波會向空間發射不同程序的無線電干擾，因此，有可能會導致其它機電設備的誤動作。 因此，在安裝變頻器時，需要綜合考慮中心控制室、變頻器、電機三者之間的距離，才能盡量減少諧波的影響，提高控制的穩定性，建議在輸出側加電抗器，但是如果超過100米，即使加了電抗器，同時變頻器降容來匹配電機，也未必好用。距離的定義，變頻器與電動機之間的距離，這個距離準確的來說，應該是“變頻器與電動機之間的連接導線的長度”
目前國內有大量的石油鉆井項目正在實施“油改電”驅動方案，單電機運行鉆井深度已突破5000米，變頻器的電潛泵在調節時，由于油井深達幾公里，變頻器與電機之間的距離也有幾公里，所以要求變頻器的輸出波形為正弦波，且諧波越小越好，
煤礦井下受現場空間安裝尺寸或通風散熱條件影響，變頻器和電動機之間一般距離比較遠，通常采用長距離供電電纜進行連接，但是由于電纜長距離供電會給變頻調速系統帶來一系列負面影
