| 產品參數 | |||
|---|---|---|---|
| 品牌 | 瓦藍科技 | ||
| 產品特性 | 多磁路變壓 | ||
| 是否進口 | 否 | ||
| 產地 | 中國江蘇 | ||
| 鐵心形狀 | EI型 | ||
| 電壓比 | 1/N的無級 | ||
| 電源相數 | 多相 | ||
| 額定功率 | 10KVA | ||
| 防潮方式 | 開放式 | ||
| 冷卻方式 | 干式 | ||
| 冷卻形式 | 干式 | ||
| 頻率特性 | 低頻 | ||
| 繞組形式 | 三繞組 | ||
| 鐵心形式 | 殼式 | ||
| 外形結構 | 立式 | ||
| 可售賣地 | 全國 | ||

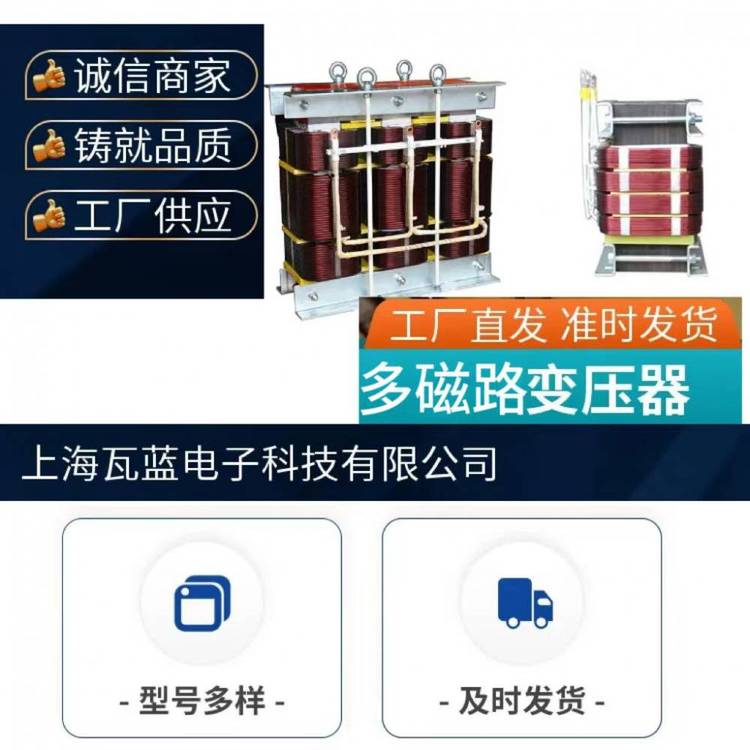

| 型號 | 多磁路變壓器10KVA | ||
磁路變壓器是把一種由某幾個分離磁路組合的變壓器與容量為輸出容量的1/N的無級調壓器配套使用，即能擴大容量幾倍，實現大容量連續有載調壓的變壓器。采用一套多磁路調壓變壓器組可進行單相試驗，采用三套同樣的設備，則可進行三相試驗。試驗系統需要大容量的無級別調壓裝置，以適應大中小型低壓電器的發熱試驗，動作符性校正和動熱穩定等試驗，分裂繞組變壓器多磁路調壓變壓器即可滿足試驗
多磁路變壓器具有以下優點
1.1.采用容量較小的調壓器即可實現大容量范圍內的全部調節，其調壓容量與范圍均可獲得幾倍的擴大。
1.2.由于多磁路變壓器的絕大部分輸出能量來自電網、輸入電流波形中的5/6(即N-1/N)具有很好的正統性、能滿足《低電壓基本試驗方法》的要求。
1.3.因為是1:N的調壓方案，故設備投入電網后效率高，損耗小。
1.4.配套設備簡單，調節與控制方便。
2.1戶內1)安裝場所:-10~ 40℃2)環境溫度:3) 相對濕度:
2.2 技術參數
2.2.1 基準容量為6kVA，在任何磁路組合下Uk不得大于24，全部磁路投入時 Uk ≤4。
2.2.2 一次額定工作電壓380V，工作電壓420V。二次為4磁路輸出方式，具體輸出電壓見表1，單相變比誤差≦0.5
容量 | 1#繞組…N#繞組 |
一次電壓 | 1#繞組…N#繞組 |
一次電流 | 1#繞組…N#繞組 |
二次電壓 | 1#繞組…N#繞組 |
二次電流 | 1#繞組…N#繞組 |
2.2.3 相數:單相。
2.2.4 數量:30臺。
2.2.5 頻率:50Hz。
2.2.6 運行條件:二次額定電流:866A，長期運行。
試驗電壓7.015V時電流:4000A，通電2s，斷電180s，長期運行。2.2.8 溫升:變壓器二次額定電流下，變壓器本體及輸出端溫升≤80K。
2.2.9 噪聲:變壓器額定電壓、二次額定電流下，在變壓器本體周圍1m處測量變壓器運行的噪聲不得大于 65db。
2.2.10出線方式:每臺變壓器的單獨一組輸出銅排，通過并聯方式連到一個端口銅排輸出;
2.2.11變壓器其他要求
1)供貨方提供多磁路變壓器的本體，提供輸出匯流排。
2)設計時考慮采購方引出排安裝位置的安全距離和安裝方便性，二次側出排間距必須經采購方圖紙確認后方可加工制造(二次側出排最小間距不小于100mm).
三、運行條件
二次側試驗電壓、額定電流下變壓器連續運行8h，其他運行條件見2.6條
四、結構性能
1)變壓器磁路設計和制造要考慮勵磁涌流影響，不因勵磁涌流影響變壓器空載合閘。
2)采用H級干式變壓器，自冷散熱;
3)變壓器結構應短路沖擊試驗電流對動穩定、熱穩定機械強度的要求，經多次沖擊無損壞;
4)變壓器出排需機加工處理,切面應平整,主要槽鋼支架端口切面需光滑
平整，出排尺寸和開孔需橫平豎直。
5)磁路需要在本體上標注，標注內容與銘牌要求一致。
6)變壓器分磁路結構形式，按B1、B2、B3、B4規定的容量排列。
7)變壓器設計圖紙完成后，需與買方溝通確認后如出線方式、基礎、結構型式方可生產。
