| 產品參數 | |||
|---|---|---|---|
| 品牌 | 奧納 | ||
| 系列 | PCB測試 | ||
| 包裝 | 1pcs/包 | ||
| 零件狀態 | 在售 | ||
| 數量 | 500 | ||
| 安裝類型 | 鎖螺絲 | ||
| 最小包裝量 | 1 | ||
| 電壓 | 220V | ||
| 連接方式 | SMA/SMPM | ||
| 產品名稱 | PCB焊點射頻測試探針 | ||
| 別稱 | RF探針 | ||
| 頻段 | 0-8GHz | ||
| 絕緣體 | PEI | ||
| 批號 | 1年內 | ||
| 封裝 | 袋裝 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 材質 | 不銹鋼 | ||
| 型號 | PCB焊點測試探針 | ||
深圳奧納科技有限公司銷售高頻探針,高頻測試線,高頻測試頭,射頻頭,射頻測試頭,射頻測試線,功分器，衰減器，負載，轉接器等。
目前我們開發了幾款針對PCB板焊點進行測試的射頻測試探針，型號有35W,27W,2Z20,3Z20,3Z27,3Z30等。
主要測試點間距1mm,2mm,2.7mm,3mm,3.5mm等尺寸。
現在很多通訊產品都需要進行射頻信號測試，但是由于空間與結構的特殊性，很多射頻信號測試都取消了RF射頻測試座。
直接在在PCB板上把測試點露出來供測試，所以傳統的RF射頻探針就無法滿足這種PCB焊點測試需求。
.jpg)

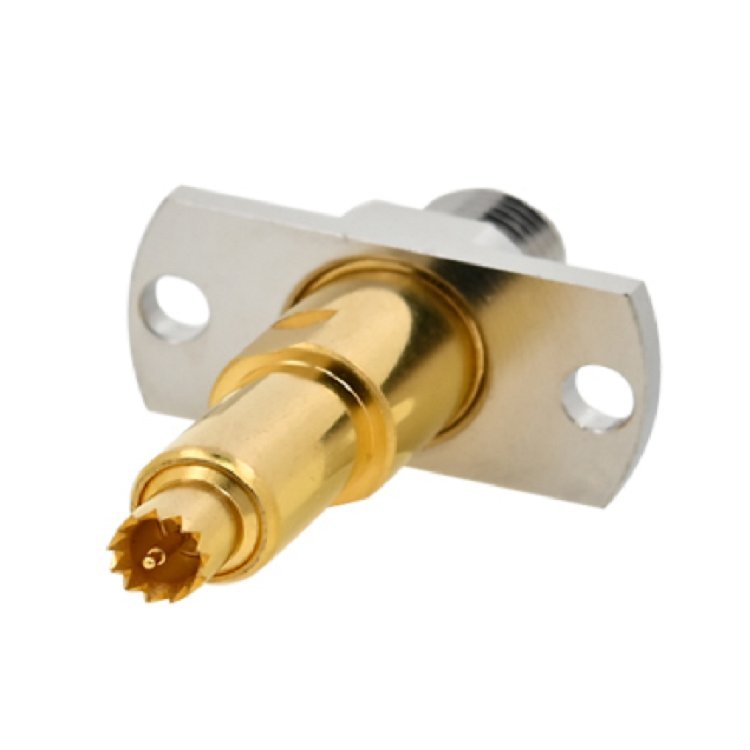

從以上產品圖片來看，我們有標準的SMA接口與SMPM接口2種線纜轉接方式，
適合不同空間下的射頻測試。
PCB焊點可以是圓形，也可以是方形，信號針與地針的間距可以是1mm,2mm,2.7mm,3mm,3.5mm等尺寸
我們探針的中心針直徑為0.3mm，建議測試焊點直徑 小不低于0.5mm。
同時我們提供對應的射頻轉接線纜有：
SMAJ-137SMPM-300或SMAJ-137SMPMW-300
SMAJ-086SMAJ-300或SMAJ-086SMAJW-300
SMAJ-137SMAJ-300或SMAJ-137SMAJW-300
SMAJ-178SMAJ-300或SMAJ-178SMAJW-300
SMPM接頭有直頭與彎頭可選，SMA接頭也有直頭與彎頭可選，線纜長度標準為300mm，可按客戶實際需求定制加工。
我司代理銷售MuRata全系列射頻接插件產品；如展示的產品列表中沒有包含您需要的產品，您可以與我們的銷售代表直接聯系。
圖片列表為常用型號圖片，僅作為展示使用；請以實物為準。
MuRata射頻測試探針常用型號推薦：
MM126036、MM126310、MM126320、MM121497、MM121496、MM121491
MM121490、MM121660、MM121600、MM121500、MM121531、MM121537
MM151546、MM121592、MM206612、MM201618、MM206417、MM206810
MM126515、MM126715、MM126712、MM206819、MM201613、MM126540
MuRata射頻探針正常的訂貨周期是8-11周；建議根據需求針對常用型號提前做備貨計劃。
常用型號我們也會有庫存，請聯系我們的銷售代表確認。
