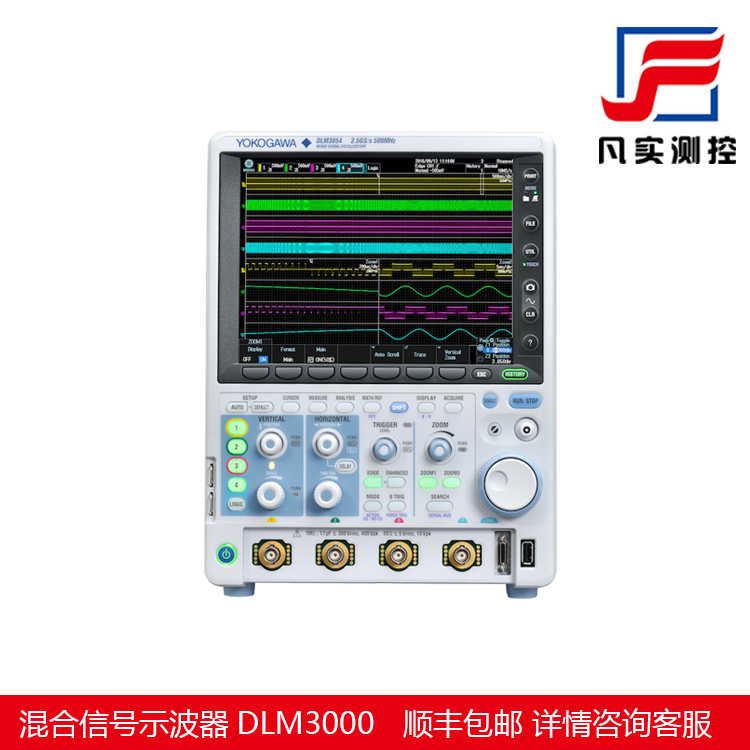

.jpg "橫河示波器dlm3024現貨銷售200mhz帶寬4通道YOKOGAWA")
| 產品參數 | |||
|---|---|---|---|
| 型號 | dlm3024 | ||
| 封裝/規格 | 原廠包裝 | ||
| 包裝 | 盒裝 | ||
| 最小包裝量 | 1 | ||
| 庫存 | 現貨 | ||
| 帶寬 | 200mhz | ||
| 通道 | 4 | ||
| 采樣率 | 2.5GS/S | ||
| 長 | 310 | ||
| 寬 | 145 | ||
| 高 | 70 | ||
| 重量 | 1.6KG | ||
| 顯示器 | 8.4英寸 | ||
| 包郵 | 順豐 | ||
| 數量 | 1 | ||
| 封裝 | 原裝 | ||
| 批號 | dlm3024 | ||
| 品牌 | 橫河 | ||
.jpg)
方便操作的立式設計
DLM3000的觸摸屏顯示器位于儀器操作面板的上方。這種立式機身設計，既可以使顯示器與用戶視線齊平，又可以節省桌面或測試臺的空間。
操作面板布局直觀，通道和功能的操作狀態一目了然，可以迅速進行所需測量。
方便設置的8.4英寸顯示器
可以自動或手動分蹤顯示各獨立通道的波形，同時保持理想的分辨率和動態范圍。這樣無論使用多少通道，都可以輕松查看所有信號的細節。 DLM3000是一款易于查看和易于操作的“緊湊型專屬示波器”。
電容式觸摸屏，操作直觀
觸屏式用戶界面能為用戶提供直觀的操作?？梢酝ㄟ^(guò)熟悉的點選、拖動，外擴/里捏操作來快速設置測量、光標、縮放框、波形顯示區域等項目。
傳統按鈕和按鍵的使用也很方便，因此用戶可以自由切換，盡享兩種控制方式的優勢。
.jpg)
測量和統計功能
包含29個波形參數測量。最多支持30個同步自動測量。還可以連續、逐周期或使用歷史存儲功能來統計測量值。
此外，逐周期參數測量統計還可以評估已捕獲波形的波動。
雙縮放
獨立的縮放處理器即使在最高500兆點時也能快速放大波形數據。雙縮放可以輕松查看兩個時間點的事件，選擇要顯示的特定輸入通道，甚至可以自動向前或向后滾動?？s放搜索可查找邊緣，圖型，脈沖寬度或超時條件，以便更輕松地定位感興趣的數據。
.jpg?w=750&h=750)
測量和統計功能
包含29個波形參數測量。最多支持30個同步自動測量。還可以連續、逐周期或使用歷史存儲功能來統計測量值。
此外，逐周期參數測量統計還可以評估已捕獲波形的波動。
雙縮放
獨立的縮放處理器即使在最高500兆點時也能快速放大波形數據。雙縮放可以輕松查看兩個時間點的事件，選擇要顯示的特定輸入通道，甚至可以自動向前或向后滾動。縮放搜索可查找邊緣，圖型，脈沖寬度或超時條件，以便更輕松地定位感興趣的數據。
.jpg)
開關損耗分析
使用長內存進行長測試周期的開關損耗計算[V(t) X i(t)]。支持多種開關損耗的計算和分析，包括開/關損耗、導通損耗以及長周期損耗(50Hz/60Hz)。
.jpg)
串行分析功能選件(/F01 ~ /F05)
UART (RS232)/I2C/SPI/CAN/CAN FD/LIN/FlexRay/SENT/CXPI
串行總線通信在汽車等各領域得到了廣泛應用。從制動系統到車輛導航系統，這些總線無處不在。要確保正常的車輛性能，電子控制單元(ECU)、傳感器和執行器之間的通信尤為重要。
除了驗證協議的數字邏輯之外，開發和驗證這些系統還需要對波形質量、噪聲以及傳感器/執行器信號的同步測量進行模擬物理層驗證。帶有串行總線解碼功能的DLM3000可同時顯示總線的解碼數據和物理層波形，非常適合用于驗證和排除故障。
獨特的自動設置
串行總線分析通常需要許多設置，例如比特率、電壓閾值、邏輯極性、采樣點和觸發條件。這些復雜的設置使捕獲數據難以進行，并且需要很長的設置過程。
YOKOGAWA特有的自動設置功能可自動分析輸入信號和復雜參數，如比特率和閾值電平，在幾秒鐘之內選擇出最佳設置。此功能不僅可以節省時間，而且在比特率和其他參數未知時也具有強大的調試能力。
最多可同時分析4個總線
最多可同時快速分析4個速度不同的總線。各種搜索功能增強了可用性，即使在非常龐大的內存中也可以搜索出特定數據。雙縮放功能意味著可以觀測不同的總線并執行相互調試。
