KX-HS-FV105R-2*1.0報價

熱電偶用補償導線的作用是用來延伸熱電極即移動熱電偶的冷端，與顯示一起聯接構成溫測系統。本產品采用GB/Y4989-94《熱電偶用補償導線》國家標準（等效采用IEC584-3《熱電偶第三部分-補償導線》國際標準），絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸、堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度-60~205~260℃，屬于當代國際先進水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。

主要技術指標
補償導線型號按產品的品種劃分為SC、KC、KX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母”X”表示延伸型補償導線（型別）；
c)字母”C”表示補償型補償導線（型別）。
注：SC型補償導線可配用R型分度號熱電偶

結構特征、絕緣層、護層材料、使用溫度：
R多股軟線芯 P屏蔽型

絕緣層及護層				使用溫度
材料		符號
聚氟乙烯		PVC		-25 70℃
				-25 105℃
聚全氟乙丙烯		FEP		-60 205℃
可溶性聚四氟乙烯		PFA		-60 260℃

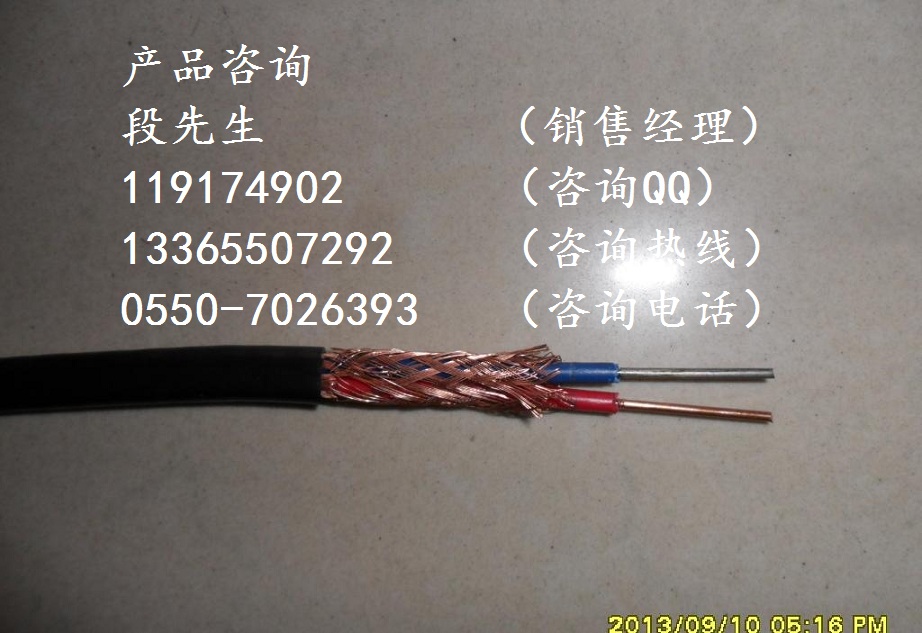

結構示意
護層	絕緣層		合金絲	護層	屏蔽層	絕緣層	合金絲

使用分類、允許等級、護層著色標志

使用分類	標志	允許等級及護層著色
使用分類	標志	普通級	精密級
一般用	G	（黑色）	S（灰色）
耐熱用	H	（黑色）	S（灰色）

產品標號（標記）

配用熱電偶分導號	一般用（G）產品標號		耐熱用（H）產品標號
配用熱電偶分導號	普通級	精密級(S)	普通級	精密級(S)
S	SC-G	SC-GS	SC-H	-
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	-
	KC-G	KC-GS	KC-H	KC-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

補償導線合金絲和絕緣層顏色

補償號線型號	配用熱電偶的分度號	補償導線合金線		絕緣層著色
補償號線型號	配用熱電偶的分度號	正極	負極	正極	負極
SC	S(鉑鉻10-鉑)	SPC(銅)	SNC(銅)	紅	綠
NC	N(鎳鉻硅-鎳硅)	NPS(鐵)	NNC(鐵)	紅	黃
KC	K(銅-康銅)	KPC(銅)	KNC(銅)	紅	藍
KX	K(鎳鉻-鎳硅)	KPX(鎳鉻)	KNX(鎳鉻)	紅	黑
EX	E(鎳鉻-銅鎳)	EPX(鎳鉻)	ENX(鎳鉻)	紅	棕
JX	J(鐵-銅鎳)	JPX(鐵)	JNX(鐵)	紅	紫
TX	T(銅-銅鎳)	TPX(銅)	TNX(銅)	紅	白

補償導線的熱點勢、允差

	熱電勢及允差(μV)						熱電偶測試端溫度（℃）
	100℃			100℃
	熱電勢（標準值）	允差		熱電勢（標準值）	允差
	熱電勢（標準值）	普通級	精密級(S)	熱電勢（標準值）	普通級	精密級(S)
SC或RC	645	±60(±5.0℃)	±30(±2.5℃)	1440	±60(±5.0℃)	-	1000
KCA	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
KCB	4095	±100(±2.5℃)	±60(±1.5℃)	8137	-	-	900
KX	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
NC	2774	±100(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
NX	2774	±100(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
EX	6317	±200(±2.5℃)	±120(1.5±℃)	13419	±200(±2.5℃)	±120(±1.5℃)	600
JX	5268	±140(±2.5℃)	±85(±1.5℃)	10777	±140(±2.5℃)	±85(±1.5℃)	500
TX	4277	±60(±1.0℃)	±30(±0.5℃)	9285	±90(±1.5℃)	±48(±0.8℃)	300

補償導線往復電阻

補償導線往復電阻	在20℃時往復電阻值Ω/m（不大于下列值）
補償導線往復電阻	0.2mm2	0.5 mm2	1.0 mm2	1.5 mm2	2.5 mm2
SC或RC	0.25	0.10	0.05	0.03	0.02
KCA	3.50	1.40	0.70	0.47	0.28
KCB	2.60	1.04	0.52	0.35	0.21
KX	5.50	2.20	1.10	0.73	0.44
EX	6.25	2.50	1.25	0.83	0.50
JX	3.25	1.30	0.65	0.43	0.26
TX	2.60	1.04	0.52	0.35	0.21
NC	3.75	1.50	0.75	0.50	0.30
NX	7.15	2.86	1.43	0.95	0.57

補償導線的線芯截面、股線、單線直徑與絕緣層、護層和外徑尺寸

使用分類	標稱截面(mm2)	單股線芯		多股線芯		絕緣層厚度	護層厚度	外徑上限
		線芯股數（根）	單線直徑	線芯股數（根）	單線直徑			扁平型		屏蔽扁平型
		線芯股數（根）	單線直徑	線芯股數（根）	單線直徑			單股線芯	多股線芯	單股線芯	多股線芯
一般用(G)	0.2	1	0.5	7	0.2	0.4	0.7	3.0×4.6	3.1×4.8	3.8×5.4	3.9×5.6
	0.5	1	0.80	7	0.30	0.5	0.8	3.7×6.4	3.9×6.6	4.5×7.2	4.7×7.4
	1.0	1	1.13	7	0.43	0.7	1.0	5.0×7.7	5.1×8.0	5.8×8.5	5.9×8.8
	1.5	1	1.37	7	0.52	0.7	1.0	5.2×8.3	5.5×8.7	6.0×9.1	6.3×9.6
	2.5	1	1.76	19	0.41	0.7	1.0	5.7×9.3	5.9×9.8	6.5×10.1	6.7×10.7
耐熱用(H)	0.2	1	0.5	7	0.2	0.4	0.3	2.3×4.0	2.4×4.2	3.1×4.8	3.2×5.0
	0.5	1	0.80	7	0.30	0.4	0.3	2.9×5.0	3.0×5.2	3.7×5.8	3.8×6.0
	1.0	1	1.13	7	0.43	0.4	0.3	3.5×5.7	3.7×6.1	4.3×6.5	4.5×6.9
	1.5	1	1.37	7	0.52	0.4	0.3	4.0×6.5	4.2×6.9	4.8×7.3	5.0×7.7
	2.5	1	1.76	19	0.41	0.4	0.3	4.5×7.3	4.8×7.9	5.3×8.1	5.6×8.7
