| 產品參數 | |||
|---|---|---|---|
| 品牌 | 昆侖海岸 | ||
| 產品特性 | 液位測量 | ||
| 是否進口 | 否 | ||
| 產地 | 北京 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 0m~300m | ||
| 測量精度 | 0.2級 | ||
| 電源 | DC24V(12V~28V) | ||
| 輸出信號 | 4mA~20mA | ||
| 測量介質 | 液體 | ||
| 系列 | JYB-KO-LAG | ||
| 物料編號 | JYB-KO-LAG | ||
| 介質溫度 | -20℃~70°C | ||
| 環境溫度 | -10℃~60℃ | ||
| 響應時間 | ≤50ms | ||
| 過載壓力 | 2倍量程 | ||
| 殼體材料 | 普通不銹鋼/316L不銹鋼 | ||
| 資質認證 | CPA/CE/SIL | ||
| 可售賣地 | 全國 | ||
| 材質 | 不銹鋼 | ||
| 類型 | 投入式液位變送器 | ||
| 型號 | JYB-KO-LAG | ||

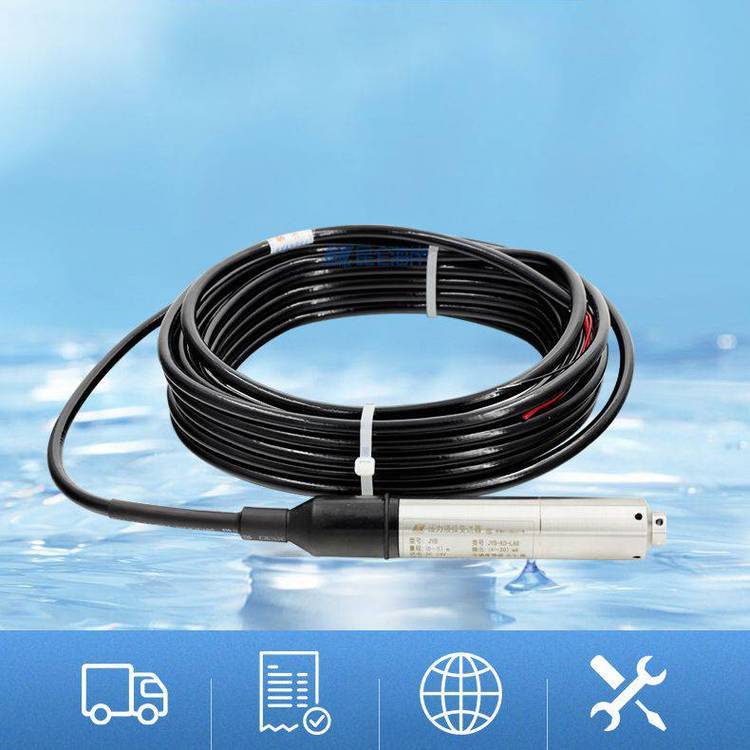

一．產品特點 ?北京昆侖海岸投入式液位變送器水位計4-20MA傳感器靜壓式控制消防水箱水池JYB-KO-LAG
? · 特定電纜連接，直接投入現場安裝。
? · 全不銹鋼激光焊接結構，抗拉、抗腐蝕、耐水能力強。
? · 本產品由電路板、傳感器等重要部件組成。
.jpg)
二．主要用途
可 用于水廠、污水處理廠、城市供水、高樓水池、水井、地熱井、礦井、工業水池、油池、水文地質、水庫、河道、海洋等場合。
三．技術說明 ?北京昆侖海岸投入式液位變送器水位計4-20MA傳感器靜壓式控制消防水箱水池JYB-KO-LAG
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
主要參數：
1、輸出形式：4mA～20mA ?□0mA～10mA □ 0V～5V ?
2、供電電源：DC 24V（12V～32V） ? ? ?
3、量程范圍： 0m～300m( 小量程0.5m）
4、準確度等級：□ 0.5級 ? ? □ 0.2級 ? ??
5、介質溫度：－20℃～70℃
6、環境溫度：－10℃～60℃
7、響應時間：≤50ms
8、負載能力(DC24V)：電流型≤500Ω ?電壓型≧3kΩ
9、可重復性：±0.1％F·S
10、年長期穩定性：±0.1％F·S
11、非線性：±0.2％F·S
12、熱力零點每度溫漂：±0.02％F·S
13、過載壓力：2倍量程
14、電氣連接：電纜連接
15、測量介質：油、水等與316不銹鋼兼容介質。
16、殼體材料：普通不銹鋼/316L不銹鋼?
17、防護等級：IP68
.jpg)
.jpg)
工作條件：
避免安裝在機械振動和較強電磁干擾的環境下。
外形及尺寸：
L類投入式靜壓型液位變送器外形（JYB-KO-L ）
L類投入式靜壓型液位變送器尺寸
??
四．安 裝 ? ?
? ?1.變送器可垂直、傾斜或水平安裝在罐體、槽內，應確保避免泥沙等雜質埋沒或堵塞變送器探頭部分。
? ?2.在介質波動較大時，應采取措施固定變送器探頭部分，如給變送器加配重等；
? ?3.導氣電纜除作為電源和信號傳輸外，還起到關鍵的大氣補償作用，安裝時應避免對線纜鎖定太緊或過于銳角彎折，以防止導氣管不通或折斷；
? ?4殼體垂直安裝在罐體上方或附近的支架上，同時確保防曬透氣，安裝位置便于接線和調試。
? ??
五．接 線（本接線圖為示意圖，現場接線以產品實物為準）
? ? ?
? ? 兩線制電流輸出接線圖(JYB-KO-LA*)?
? ? 紅線:供電正 ?黑線:電流輸出?
? ? 三線制電流輸出接線圖(JYB-KO-LA*)?
? ? 紅線:供電正 ?黑線:供電負 綠線:電流輸出?
? ? 三線制電壓輸出接線圖(JYB-KO-LV*)?
? ? 紅線:供電正 ?黑線:供電負 綠線:電壓輸出?
? ??
? ? 請注意線纜應參照接線圖正確連接，如使用屏蔽線纜應將屏蔽層接至屏蔽地端，并 可靠連接。
??.jpg)
六．試運行
? ? 為確保變送器能夠穩定準確的正常工作，測試液位前應通電預熱15min。
七．安全說明 ?北京昆侖海岸投入式液位變送器水位計4-20MA傳感器靜壓式控制消防水箱水池JYB-KO-LAG
? ? 安裝過程中應確保變送器擰緊牢固，方可上電測量；拆卸前應斷開電源。本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大的物質損失。
八．產品維修和故障排除
? ? ? ? ? ? ? ? ? ? ? ?
如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶以下信息：
? ?·現場環境描述； ?
? ?·故障現象；
? ?·測量介質以及其物理化學性質描述；
當變送器需要維修或校準時，請在寄回前務必把殘余的介質清理干凈，特別是對人身健康有害的物質，如腐蝕性，有毒的，致癌的或具有輻射性的物質。
常見故障分析與排除
故障現象原因分析排除方法
變送器無輸出信號變送器未供電
接線錯誤給變送器按接線圖正確供電
在壓力恒定時輸出不規則跳變變送器外殼接地端未接地
現場射頻干擾較強
未使用屏蔽線纜使用屏蔽線纜且屏蔽層接地
變送器外殼接地端與大地可靠連接
變送器未接壓力時，對應輸出值不正確變送器未工作在其要求的環境下將變送器移到規定的環境下工作或采取措施使環境符合要求
變送器輸出與測量壓力不符供電電壓不正確
外接負載過大使供電電壓為DC 24V
調整外接負載
若故障現象不屬上述范圍，請與我公司售后服務取得聯系。
九．產品保養
只能使用中性的試劑清洗變送器，避免使用帶有腐蝕性的試劑清洗，如酸、堿性溶劑，家用洗滌劑等。變送器屬于 儀器，應存放在干燥通風的室內環境，避免陽光直曬。
十．注意事項
1.請檢查包裝是否完好，并核對變送器型號和類號是否與您選購的產品相符；
2.確認電源輸出電壓是否正確；電源的正、負與產品的正、負接線對應；液位高度在該產品的量程范圍內；
3.探頭的傳感器屬于 器件，用戶在使用時請不要自 ?行拆卸，更不能觸碰膜片，以免造成產品的損壞；
4.請避免液位變送器電纜接線頭（貼警示牌處）浸水，
.jpg "北京昆侖海岸4-20mA輸出投入式液位變送器傳感器JYB-KO-LAG")
