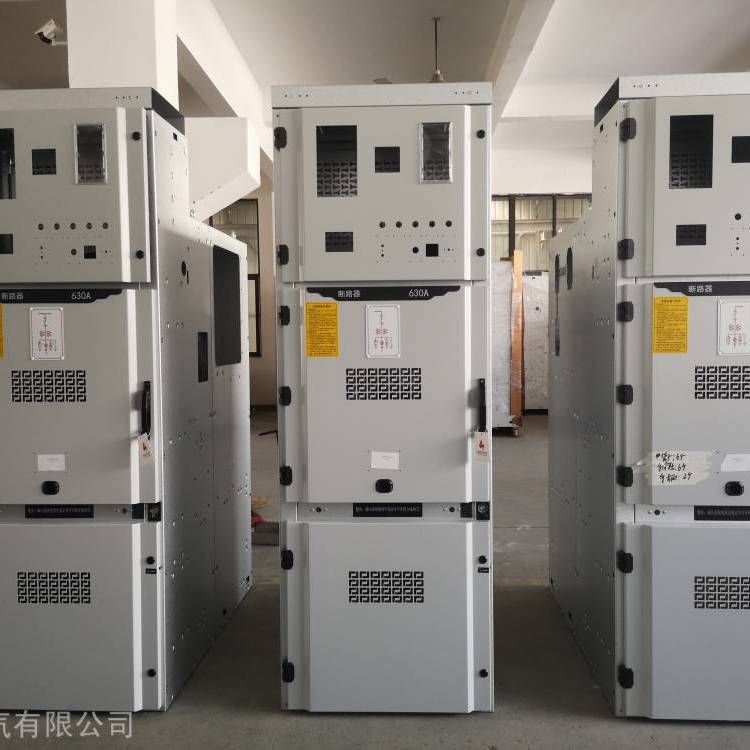

.jpg "中置柜殼體KYN28-12高壓開關柜")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 上華 | ||
| 產品特性 | 質量好 | ||
| 是否進口 | 否 | ||
| 產地 | 樂清 | ||
| 加工定制 | 是 | ||
| 結構形式 | 固定式 | ||
| 額定電壓 | 12 | ||
| 額定頻率 | 50 | ||
| 母線額定電流 | 1250 | ||
| 產品認證 | CQC | ||
| 物料編號 | 602 | ||
| 可售賣地 | 全國 | ||
| 型號 | KYN28A-12 | ||
中置柜殼體?KYN28-12高壓開關柜的詳細描述：
一、產品介紹：????????????????????????????????????????????????
KYN28-12(Z)(GZS1)型鎧裝移開式交流金屬封閉開關柜系額定電壓3.6~12kV三相交流50Hz的戶內成套配電裝置。用于發電廠送電、電業系統和工礦企業變電所受電、配電，還可以用于頻繁啟動高壓電動機等。
本開關柜能滿足GB3906、DL404、IEC-298等標準的要求，并且具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置時送電和防止誤入帶電間隔等“五防”功能。
.jpg)
.jpg)
.jpg)
.jpg)
二、使用環境條件：
海拔高度：不超過1000m；
環境溫度：上限 40℃，下限-10℃；
相對濕度：日平均值不大于95，月平均值不大于90；
飽和蒸汽壓：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3?MPa；
地震烈度：不超過8度；
無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
三、主要特點：
1)?柜體結構采用敷鋁鋅板經多重折彎組裝而成；
2)?所有的操作均在柜門關閉狀態下進行；
3)?防護等級高，可防止雜物和蟲害侵入；
4)?簡單“五防”閉鎖，防止誤操作；
5)?可配用VS1(ZN63A)或根據用戶要求選用VD4型真空斷路器；
6)?更換斷路器簡單，手車互換性好；
7)?柜體可靠墻安裝、柜前維護、減少占地面積；
8)?電纜室空間充裕、可連接多根電纜；
9)?快速接地開關用于接地和回路短路；
10)?斷路器室、繼電器室、電纜室可根據用戶要求分別加裝加熱器，防止凝露與腐蝕發生；
11)?斷路器室、電纜室可根據用戶要求分別加裝照明裝置，以方便維護及檢修。
◆訂貨須知
訂貨時用戶須提供下列資料：
1.主接線方案圖編號、用途和單線系統圖、額定電壓、額定電流、額定短路開斷電流、配電室平面布置及開關柜的排列配置圖等；
2.開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；
3.開關柜內主要電氣元件的型號，規格及數量；
4.如開關柜之間或進線柜需要的母線橋連接，應提供母線橋斷的額定載流量，母線橋的跨度，距地高度等具體要求數據；?
5.開關柜使用的在特殊環境條件時，應在訂貨時詳細說明；
注：若有其它特殊要求，請與我公司協商訂貨
