u 有機廢氣在線監測系統的主要技術參數
|
指標 |
||
|
VOCs揮發性有機物 |
測量原理 |
氣相色譜原理 |
|
測量組分 |
甲烷/非甲烷總烴、苯系物（苯、甲苯、乙苯、鄰/間/對二甲苯）等 |
|
|
測量范圍 |
0~1000ppm（可配置） |
|
|
檢出限 |
甲烷 0.1ppm |
|
|
重復性 |
RSD≤3% |
|
|
測量偏差 |
≤2%F.S. |
|
|
分析周期 |
1.5min |
|
|
響應時間 |
90 s（25 m伴熱管線） |
|
|
采樣管線 |
伴熱溫度125℃以上 |
|
|
數據采集與處理 |
工控機 |
6路RS232/485 4路USB接口 |
|
Windows XP操作系統 |
||
|
系統軟件 |
廢氣治理VOC在線監測系統 |
|
|
輸出 |
模擬量輸出通道 RS485通訊接口 GPRS通訊接口 以太網通訊接口 系統狀態開關量輸出（選配） |
|
|
電源 |
220 V AC/50 Hz 2 kW（主機部分，不含伴熱管、空壓機） |
|
|

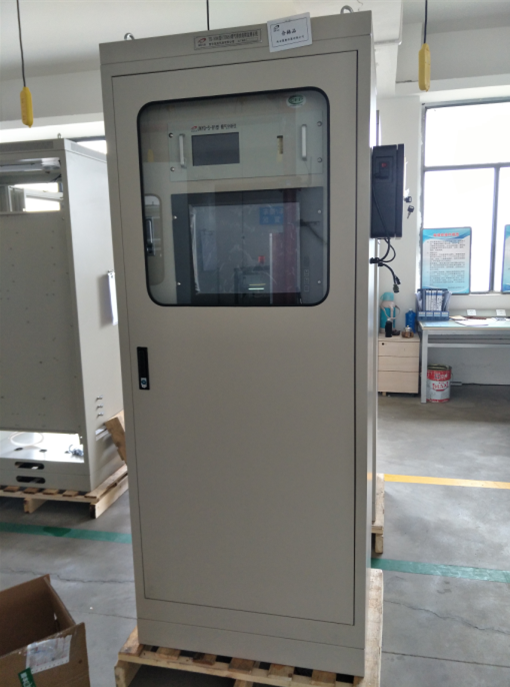

機柜尺寸 |
600 mm×900 mm×2055 mm |
|
|
機柜環境溫度 |
(5~35) ℃ |
|
|
機柜環境濕度 |
(20%~90%) RH |
|
VOCs監測子系統主要由采樣探頭、伴熱管線、預處理單元、電控單元、VOCs分析儀及輔助系統組成，測量時煙氣由機柜內的外置高溫泵抽取，經由采樣探頭、伴熱管線、除塵過濾器后通入VOCs分析儀進行測量，儀表的輔助系統包括零氣發生單元、氫氣發生器及標氣等。
數據采集與處理子系統由工控機和有機廢氣在線監測系統監測軟件構成。有機廢氣在線監測系統監測軟件安裝在外置工控機內，用于監測和匯總所有的氣體濃度信息和工作狀態信息，同時生成報表、存儲數據、記錄歷史數據、與環保部門聯網通信等功能。
VOC氣體分析儀采用高溫伴熱雙柱并聯反吹色譜分離技術，可以自動測量和分析甲烷和總烴的含量，通過總烴和甲烷含量的差值計算得到非甲烷總烴的含量，大大縮短了分析周期，同時針對高沸點非甲烷總烴研制的高溫伴熱技術大幅度減少了高沸點非甲烷總烴的色譜峰展寬，允許儀表對高沸點物質進行精確地測量，甚至在高濃度非甲烷總烴存在的情況下也可以進行該操作。
常用VOC氣體分析儀是一款甲烷非甲烷總烴分析儀，除了具有常規色譜儀的分離和測量系統外，VOC氣體分析儀提供了靈活的觸摸屏式操作軟件、自動校準和測量功能。另外，VOC氣體分析儀還具有以下幾個特點：
采用EPC技術進行載氣壓力控制，控壓精確穩定，控壓精度優于±0.05kPa。
采用EFC技術進行氫氣和空氣流量控制，控流精度優于0.5%F.S.。
柱箱控制精度優于±0.1℃。
采用低維護的隔膜泵和定量環進行定體積采樣。
采用進口VALCO十通閥/六通閥，維護量低，使用壽命長。
采用雙柱并聯反吹技術分析非甲烷總烴，減少峰展寬，縮短分析時間。
采用微型的FID檢測器，對甲烷和總烴響應較為靈敏。
內置標準工業PC機，高清晰彩色液晶觸摸顯示屏，采用優秀的人機交互控制軟件界面，基于微軟視窗操作系統，可實現全系統的自動無人運行。用觸摸屏可完成所有的維護及診斷功能操作，還可對儀器參數和分析方法進行編輯和設置，可實時顯示儀器運行狀態、色譜圖及結果等。自動存儲數據及圖譜，儲存時間長達(6~8)年。
19’’標準機箱，結構緊湊，可與同類型儀器集成安裝于立式機柜，占地小，日常維護和操作方便。
數據采集與處理子系統由集線箱、上位機、有機廢氣在線監測系統監控軟件和數據遠程傳輸單元等構成。
集線箱安裝在戶外的平臺上，平臺上的所有設備均由集線箱進行供電，同時集線箱接收所有設備的輸出信號，通過內部的處理單元轉換為工業現場經常使用的RS485協議傳輸?shù)缴衔粰C。通過安裝在上位機上的有機廢氣在線監測系統監控軟件監控查詢所有測量信息和儀表工作狀態信息。上位機軟件可以同時生成國家環保部門要求的數據，通過數據遠傳單元（GPRS、Internet等）傳送到環保行政主管部門。
有關有機廢氣在線監測系統監控軟件的功能和操作方法請參見 REF _Ref248650511 \r \h 3 有機廢氣在線監測系統監控軟件操作。
