| 產品參數 | |||
|---|---|---|---|
| 品牌 | 吉鼎達 | ||
| 工作溫度 | ≤70℃ | ||
| 工作壓力 | 中壓式 | ||
| 公稱通徑 | ≥1400mm | ||
| 壓力 | 常壓，高壓 | ||
| 溫度 | 常溫，高溫 | ||
| 加工定制 | 是 | ||
| 適用介質 | 液體 | ||
| 可售賣地 | 全國 | ||
| 材質 | 橡膠，四氟 | ||
| 類型 | 電磁流量計 | ||
智能型電磁流量計傳感器在工藝管道上的安裝 1、智能型電磁流量計測堵管在任何時刻必須完全注滿介質，不能在不滿管或空管的情況下正常工作。在介質不滿管時，可采用抬高流量計后端出水管高度的方法使介質滿管，避免不滿管及氣體附著在電極上； 2、管道內有真空會損壞流量計的內襯，需特別注意； 3、流動的正方向應與流量計上箭頭所指的正方向一致； 4、智能型電磁流量計即可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態； 5、對于液、固兩相流體，好采用垂直安裝，使被測介質自上而下流動，可使流量計襯里磨損均勻，延長使用壽命； 6、流量計在管道法蘭附近確保有足夠的空間，以便安裝和維護； 7、若測量管道有振動，在流量計的兩側應有固定的支座； 8、測量介質為重污染液體的，在旁路管道安裝流量計本體，不中斷工藝運行，即可排空與清流； 9、安裝聚四氟乙烯內襯的流量計時，連接法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，用力矩扳手。
插入式電磁流量計用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體，特別適用于大口徑的管道測量。插入式電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。 一、插入式電磁流量計的技術參數： 型 號 KC-LDE系列 口 徑 DN350～DN2000 精 度 ±1.5測量值標準、±1.0測量值、±0.5測量值高精度 低導電率 5μs/cm 測量范圍 推薦使用范圍： 0.5m/s～10m/s連續可調 大使用范圍：0.2m/s～15m/s連續可調 介質溫度 -20～ 150℃ 環境溫度 -20～ 60℃ 流體壓力 ≤ 1.6MPa 防護等級 傳感器 轉換器 IP67 IP67 IP68 IP67 材 質 探頭材質為 304不銹鋼， 電極材質為316不銹鋼，絕緣層為PTFE. 電氣接口 M20×1.5,1/2〞NPT 顯示方式 標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。 電 源 220VAC 50HZ、24VDC 防爆等級 Exd[ia]iam ll CT5 信號輸出 1、開關量可設為： 脈沖輸出(高1000HZ)； 高 /低流量報警；空管報警；流量方向示意； 故障報警； 2、電流輸出：4-20mA輸出。 組態方式 1、通過三個手動鍵現場組態。 2、通過現場組態。 3、通過手操器進行現場組態。 記憶：EEPROM不會消失之記憶體，無需電池保存
插入式電磁流量計安裝注意事項： 1、直管段要求：傳感器安裝上游直管段不低于5D(D：管徑)，下游直管段不低于2D； 2.安裝方式： 3.插入式電磁流量傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上，二是插入到管道內壁為管道的0.25D處。

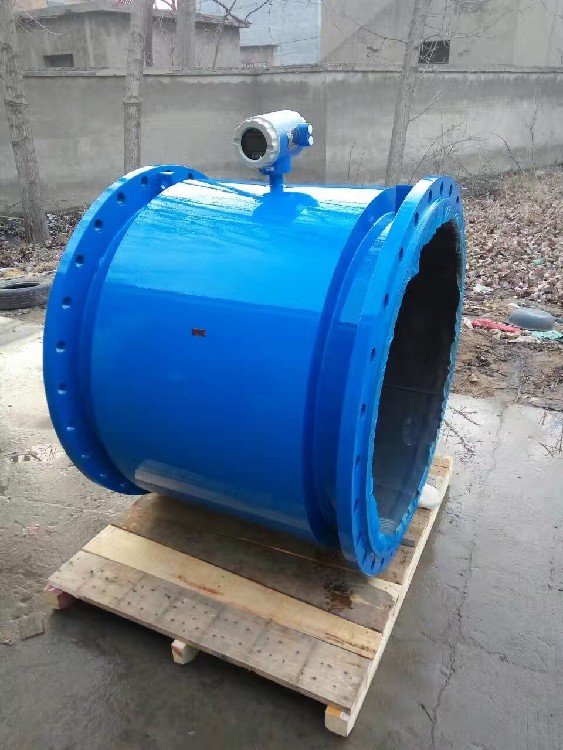

電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。大流量與小流量的比值一般為20：1以上，適用的工業管徑范圍寬，大可達3m，輸出信號和被測流量成線性，精確度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。
.jpg)
電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。 磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。 測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。 電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。 外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。 襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。 轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
.jpg)
電磁流量計測量范圍度大，通常為20：1~50：1，可選流量范圍寬；電磁流量計的口徑范圍比其它品種流量儀表寬，從幾毫米到3米；可測量正反雙向流量，也可測脈動流量，只要脈動頻率低于激磁頻率很多；儀表輸出本質上是線性的；易于選擇與流體接觸件的材料品種，可應用于腐蝕性流體等優點。由于電磁流量計測量含有懸浮固體或污臟體的機會遠比其他流量儀表多，出現內壁附著層產生的故障概率也就相對較高。 若附著層電導率與液體電導率相近，儀表還能正常輸出信號，只是改變流通面積，形成測量誤差的隱性故障；若是高電導率附著層，電極間電動勢將被短路；若是絕緣性附著層，電極表面被絕緣而斷開測量電路。后兩種現象均會使儀表無法工作。
