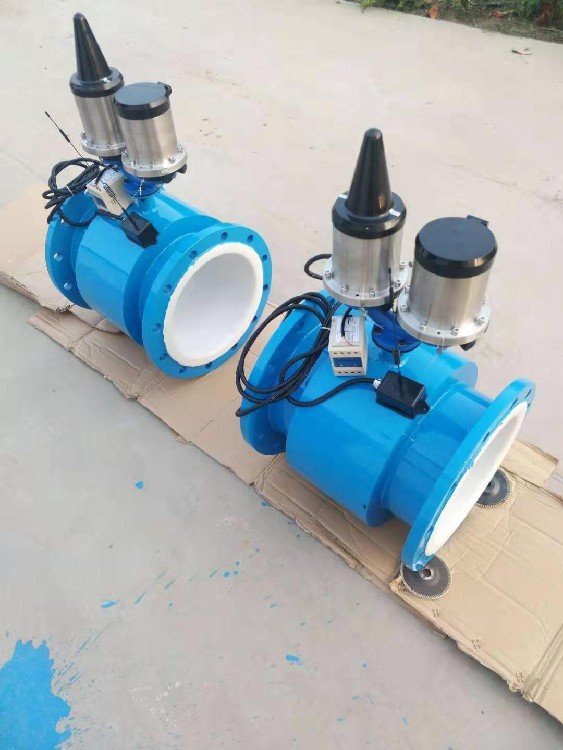

.jpg "長沙銷售電磁管道流量計")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 吉鼎達 | ||
| 工作壓力 | 中壓式 | ||
| 壓力 | 常壓，高壓 | ||
| 溫度 | 常溫，高溫 | ||
| 加工定制 | 是 | ||
| 適用介質 | 液體 | ||
| 公稱通徑 | ≥1400mm | ||
| 工作溫度 | ≤70℃ | ||
| 可售賣地 | 全國 | ||
| 材質 | 橡膠，四氟 | ||
| 類型 | 電磁流量計 | ||
智能型電磁流量計傳感器在工藝管道上的安裝 1、智能型電磁流量計測堵管在任何時刻必須完全注滿介質，不能在不滿管或空管的情況下正常工作。在介質不滿管時，可采用抬高流量計后端出水管高度的方法使介質滿管，避免不滿管及氣體附著在電極上； 2、管道內有真空會損壞流量計的內襯，需特別注意； 3、流動的正方向應與流量計上箭頭所指的正方向一致； 4、智能型電磁流量計即可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態； 5、對于液、固兩相流體，好采用垂直安裝，使被測介質自上而下流動，可使流量計襯里磨損均勻，延長使用壽命； 6、流量計在管道法蘭附近確保有足夠的空間，以便安裝和維護； 7、若測量管道有振動，在流量計的兩側應有固定的支座； 8、測量介質為重污染液體的，在旁路管道安裝流量計本體，不中斷工藝運行，即可排空與清流； 9、安裝聚四氟乙烯內襯的流量計時，連接法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，用力矩扳手。
適用范圍： 在食品、醫等衛生行業，其工藝過程往往需要寧期使用高溫蒸汽進行清洗，以防止繁殖，因此衛生行業管道與流量計聯接一般采用快速接頭，即卡箍型結構。 原理： 是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：E＝KBVD,式中： K--－儀表常數 B--－磁感應強度 V--－平均流速 D--－管道內徑 卡箍式不銹鋼電磁流量計特點： 1.流量的測量不受流量的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓與平均流速呈線性關系，因此測量精度高 2.測量管道內無阻流件，因此沒有附加的壓力損失，測量管道內無可部件，因此傳感器壽命長 3.傳感器所需的直管段較短，方便安裝 4.傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，可耐腐蝕和磨損 5.雙向測量系統，可測正反向流量。 卡箍式不銹鋼電磁流量計產品優勢及特點： 1.傳感器重要的部件－線圈作優化的設計，并通過嚴格的實流試驗，切實保證產品的測量精度 2.電極作徹底的靜電屏蔽處理，保證小不會受線圈的干擾，保證低流速的測量精度 3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度 4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性(焊接是傳感器的主要的生產工藝)，特別是安裝線圈后的后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷 5.采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供的測量結果 6.采用定制的雙層屏蔽電纜 7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低 8.介質測量(如漿液)采用高頻勵磁，消除雜波干擾 9.采用16位嵌入式微處理器，運算速度快，精度高 10.全數字處理，抗干擾能力強，測量可靠，精度高 11.EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好 12.用單塊電路板完成所有功能設計，采用D器件和表面帖裝T)技術，電路可靠性高 13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等 14.菜單操作，使用方便，操作簡單，易學易懂 15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量 16.具有自檢與自診斷功能，并在屏幕上顯示 17.特的防雷設計 選型： 1.被測流體的導電率 2.傳感器的管徑、工作壓力、工作溫度 3.傳感器的內襯材質、電極材質及型式
電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。大流量與小流量的比值一般為20：1以上，適用的工業管徑范圍寬，大可達3m，輸出信號和被測流量成線性，精確度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。
