| 產品參數 | |||
|---|---|---|---|
| 品牌 | 新澤儀器 | ||
| 是否進口 | 否 | ||
| 產地 | 山東濟南 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 0-5000mg/m3 | ||
| 測量精度 | ≤±2.0 | ||
| 功率 | 5000W | ||
| 尺寸 | 800*800*2000mm | ||
| 重量 | 100kg | ||
| 適用范圍 | 磚廠煙氣 | ||
| 可售賣地 | 全國 | ||
| 類型 | 磚廠煙氣在線監測 | ||
| 型號 | TK-1000 | ||
一、產品介紹
SO2、 NOx、O2采用本公司自主開發的煙氣排放連續監測系統（氣態污染物監測子系統部分）分析，抽取式熱濕法預處理，其中：
l? SO2、NOx采用高溫伴熱紫外差分吸收光譜（DOAS）分析技術
l? O2采用氧化鋯
高溫伴熱紫外差分吸收光譜（DOAS）分析技術除了能夠測量NOx外，還能夠分析SO2、NH3、CL2、H2S、O3、HCL等氣體。
與抽取冷凝法CMES相比，本系統具有測量準確、可靠性高、投資成本低、響應速度快等優點，由于抽取熱濕法采用全程伴熱，避免抽取冷凝法產生的冷凝水吸收SO2導致測量結果偏低等缺點；
與原位法CEMS相比，本系統具有支持在線校準、測量值波動小、可靠性高、設備簡單等優點；
與在位法CEMS相比，本系統具有安裝調試方便、現場設施要求低等優點。
本CMES系統整機結構緊湊，方便運輸和安裝。
二、系統組成

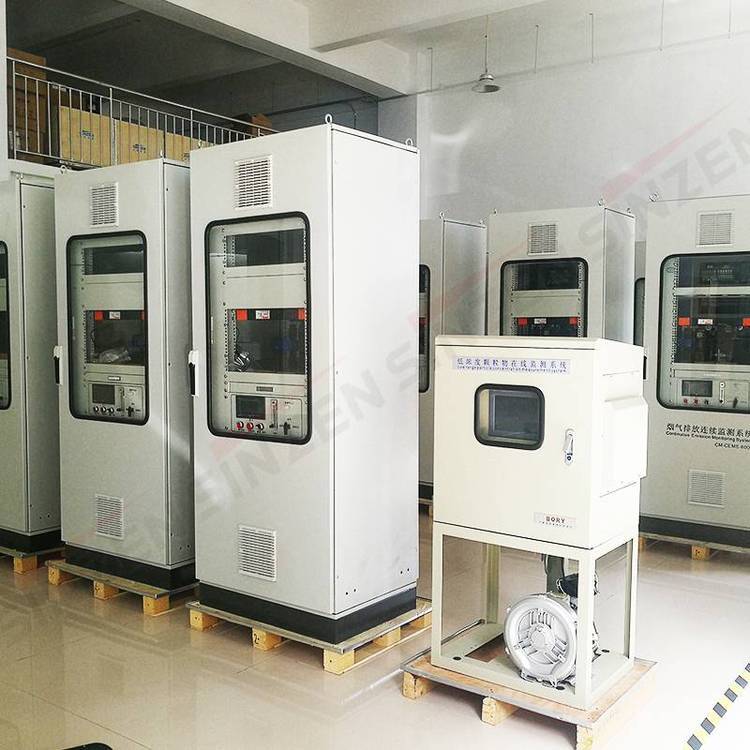

公司固定污染源煙氣排放連續監測系統由采樣探頭、粉塵儀、溫壓流一體監測儀、分析機柜、標準樣氣、管線等組成。其中采樣探頭、粉塵儀、溫壓流探頭安裝于監測點（煙道或煙囪），分析機柜安放于室內。樣氣通過采樣探頭、伴熱管線進入分析機柜，經由分析機柜內的預處理系統進入煙氣分析儀，測量SO2、NOX、氧含量等參數；粉塵儀用于測量粉塵濃度，溫壓流一體監測儀用于測量溫度、壓力、流速，測量信號通過電纜傳輸至分析機柜內的數據采集與處理系統；置于分析機柜內部的工控系統可實現實時數據的顯示、數據傳輸、數據儲存、歷史數據查詢、圖形數據分析、報表統計等功能。標準氣體用于校準分析儀表。
三、系統流路原理
系統采用一拖一模式，進入系統后由一個手動三通閥切換，根據用戶的需要，選擇某路進行分析。
分析儀進入測量狀態后，氣動球閥切換到采樣氣路，在引流泵的作用下，被測氣體經由探頭桿、過濾器、電動球閥進入高溫伴熱氣體室，分析儀利用紫外差分吸收技術（DOAS）對氣體進行分析，得到NO2、NO等氣體的濃度（高溫濕法），并利用氧化鋯測量O2的濃度，*后排空。
分析儀定時會進入校準/反吹狀態進行自動調零，此時氣動球閥切換到反吹氣路，調零電磁閥打開，在采樣泵的作用下，環境空氣經過濾器、調零電磁閥后進入氣體室，對氣體室中殘留的被測氣體進行吹掃，從而實現調零，同時實現氧的量程校準；調零同時，分析儀控制反吹電磁閥開或關，實現對探頭過濾器的反吹。
四、系統選型
CEMS在線分析的可靠性，主要決定于測量儀表及樣品處理系統的設計選型及配置，測量儀表及系統部件的選型必須適用、可靠，材質必須滿足防腐蝕要求。例如，與煙氣接觸的管道及部件必須選用的聚四氟乙烯或316不銹鋼材質，探頭、取樣泵、除濕器等必須。系統安裝調試中，特別注意確保煙氣采樣、傳輸中要加熱保溫在煙氣露點之上，同時要保證煙氣除濕過程的快速除水，避免被測組分被水分吸收而流失，以確保樣氣的真實性。
