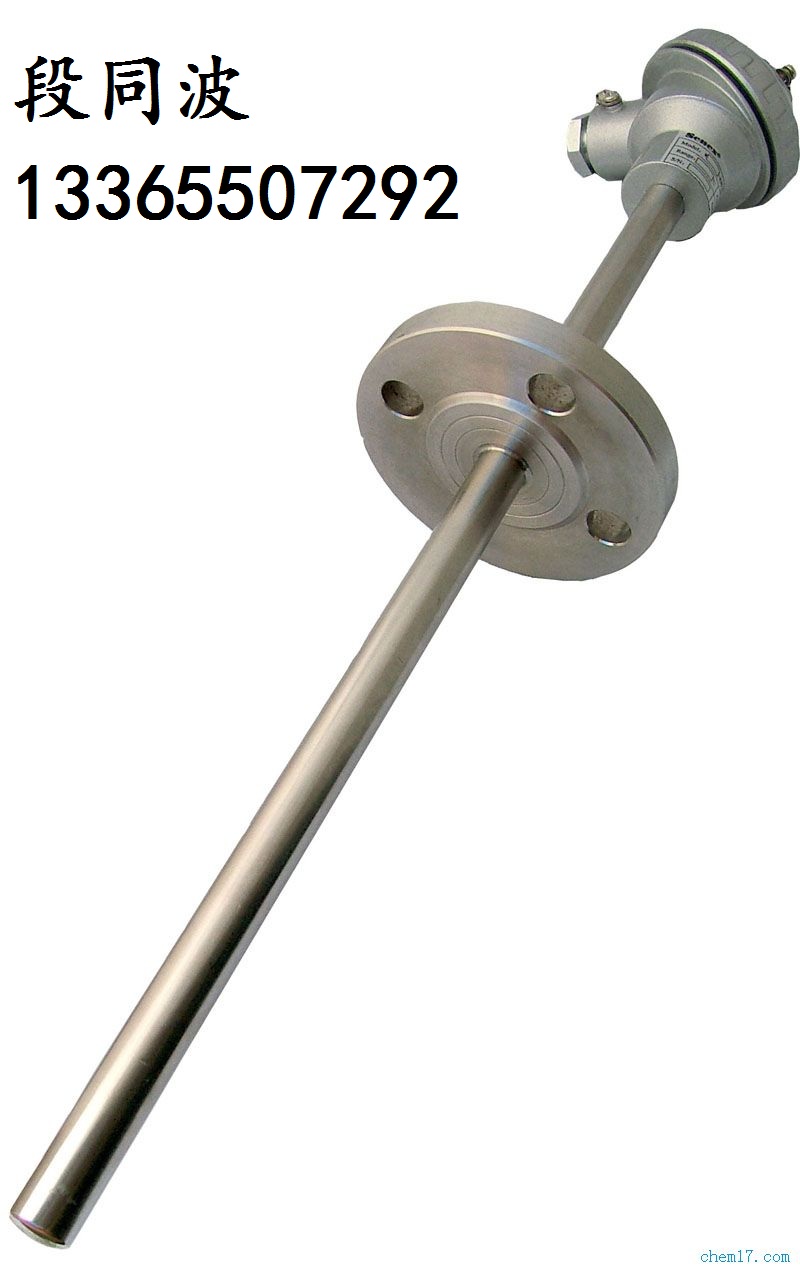

WZPK-534法蘭式鎧裝熱電阻
法蘭式鎧裝熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的-200℃— 500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
IEC751 JB/T8622 1997
型號
分度號
測量范圍℃
精度等級
允差值
WZPK-433
WZPK-435
WZPK-436
WZPK-438
Pt100
-200℃— 500℃
A級
±（0.15 0.002|t|）
B級
±（0.30 0.005|t|）
偶絲形式
單支式
雙支式
套管直徑
Φ3 Φ4 Φ5 Φ6 Φ8
Φ4 Φ5 Φ6 Φ8
套管材質
1Cr18Ni9Ti
1Cr18Ni9Ti
套管直徑
熱響應時間 S
Φ3
3
Φ4
5
Φ5
8
Φ6
12
Φ8
15
■
鎧裝熱電阻 按接線盒形式可分為
防噴式鎧裝熱電阻
防水式鎧裝熱電阻
圓接插式鎧裝熱電阻
扁接插式鎧裝熱電阻
帶補償導線式鎧裝熱電阻
■
鎧裝熱電阻 產品特點
熱響應時間少，減小動態誤差；直徑小，長度不受限制；測量精確度高；進口薄膜電阻元件，性能可靠穩定。
■
鎧裝熱電阻 工作原理
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
■
產品執行標準
■
常溫絕緣電阻
在環境溫度為15—35℃，相對溫度不大于80%，試驗電壓為10—1000V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m
■
安裝固定形式： 固定/可動卡套螺紋接頭、固定/可動卡套法蘭盤，如下圖
■
測量范圍及溫差
■
偶絲直徑及材料
■
熱響應時間
