| 產品參數 | |||
|---|---|---|---|
| 品牌 | 村田 | ||
| 包裝 | 袋裝 | ||
| 數量 | 9999 | ||
| 最小包裝量 | 1 | ||
| 產地 | 中國 | ||
| 頻率 | 0g~8g | ||
| 外型 | T型 | ||
| 接口 | ML51 | ||
| 匹配座子 | 1代IPEX射頻座 | ||
| 外殼材質 | 銅 | ||
| 法蘭材質 | 不銹鋼 | ||
| 壓縮行程 | 1mm | ||
| 批號 | 1年內 | ||
| 封裝 | 袋裝 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 用途 | 射頻測試 | ||
| 型號 | ML52 | ||
下面介紹一款?yuàn)W納科技AWNA的射頻探針，型號是ML52，原型為日本HRS品牌的U.FLP-ML51.J-PA(F)-ST測試探針。
我們的探針在尺寸上與HRS的一至，內部結構上做了優化，性能比U.FLP-ML51.J-PA(F)-ST這個更好的點。
ML52探針是一款小間距外置彈簧射頻探針，主要用于測試1代IPEX天線座與2代IPEX天線座。

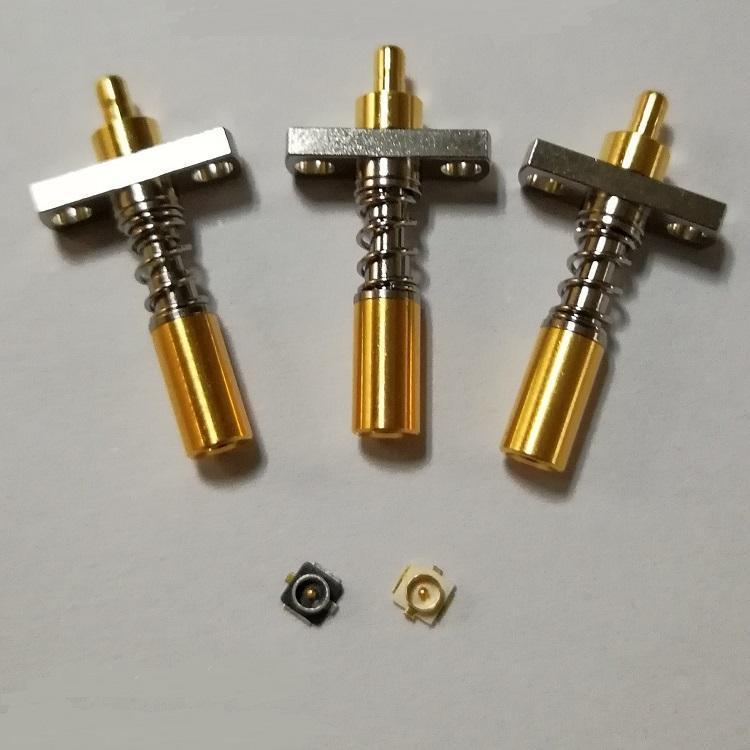

M52射頻探針與對應1代IPEX座實物圖片1代IPEX天線座與2代IEPX天線座共同點是外型尺寸都一樣。測試圓環直徑為2mm。
1代IPEX座與2代IPEX座尺寸現在有很多都是小間距并列設計，多個IPEX天線座排列貼片安裝，通常間距在5mm左右。
我們的ML52測試探針寬度為4.2mm，可以按4.5mm間距并列安裝測試，采用標準ML51接口轉接線纜到設備。
ML52射頻探針為外置彈簧設計，法蘭固定好后，向下壓時，探針主體整體收縮，推薦行程為1mm。
ML52探針壓縮狀態與自由狀態圖ML52探針測試端中心針與外導體相平，沒有突出外導體，這樣設計可有效保護測試中心針，并提高使用壽命與測試穩定性。
測試端面有一個梯形平臺，平臺外徑最小為1.95mm,最大為2.36mm,更為有效的與IPEX天線座圓環對接。
與ML52射頻探針相匹配的射頻線纜為SMA轉ML51，標準長度350mm，也可按客戶要求長度定制加工。
我們的機用小間距外置彈簧射頻探針ML52使用壽命大于20000次，適合頻率為0-6GHz，交期為3-5個工作日。
在設計時需要注意的是固定好射頻轉接線，探針在測試過程中不能受到線纜外力影響（容易拉偏探針，影響測試壽命）。
歡迎大家選用我們的ML52測試探針，有任何技術問題都可以向我們咨詢。
