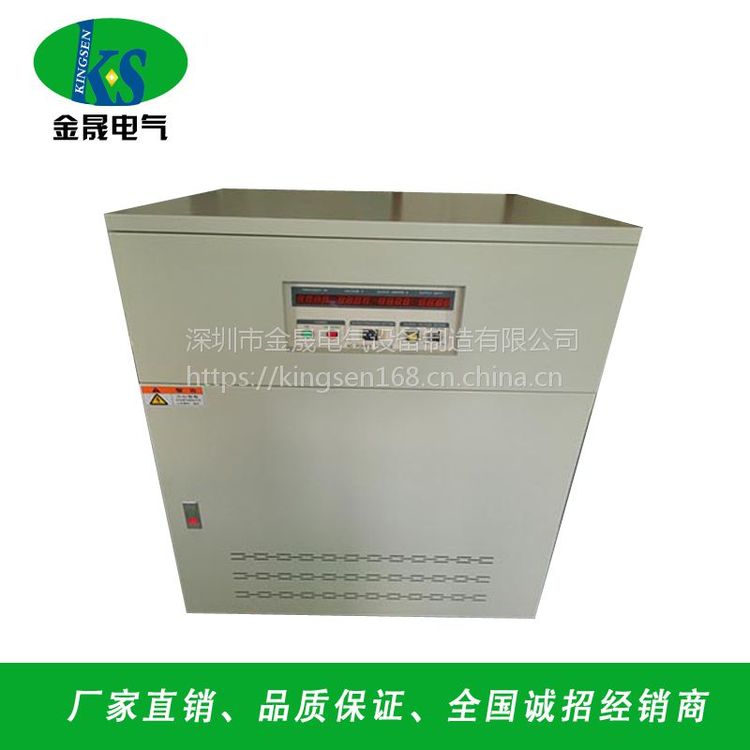

.jpg "金晟電氣BP33-20KVA三相變頻電源工廠耐久測試程控式變頻電源")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 金晟 | ||
| 電路方式 | SPWM開關型 | ||
| 負載類型 | 混合型負載 | ||
| 輸入電壓 | 380V | ||
| 輸出電壓 | 0-520V | ||
| 輸入頻率 | 50Hz | ||
| 輸出頻率 | 0-400Hz | ||
| 效率 | 98 | ||
| 波形失真度 | 1 | ||
| 負載穩壓率 | 99 | ||
| 頻率穩壓度 | 99 | ||
| 工作濕度 | 95 | ||
| 工作溫度 | 45℃ | ||
| 波形因數比 | 1 | ||
| 產品認證 | UL | ||
| 應用范圍 | IT產業 | ||
| 加工定制 | 是 | ||
| 可售賣地 | 全國 | ||
| 類型 | 可調壓變頻電源 | ||
| 型號 | BP33-30KVA | ||
.jpg)
?
一、變頻電源原理：
?
KS系列變頻電源，以微處理器為核心，以PWM方式制作，用主動元件IGBT模塊設計，采用了數字分頻、D/A轉換、瞬時值反饋、正弦脈寬調制等技術，使單機容量可達200KVA，以隔離變壓器輸出來增加整機穩定性，具有負載適應性強、輸出波形品質好、操作簡便、體積小、重量輕等特點，具有短路、過流、過壓、過熱等保護功能，以電源可靠運行。
二、特點：
50HZ、60HZ變頻電源（ZCF系列）
單相：1KVA～300KVA ? ? ? ? ?三相：3KVA~1000KVA
?
1、過載能力強：具備300％的過載能力，滿足沖擊性負載的啟動要求；
?
2、緩啟動功能：降低變壓器、壓縮機、電動機等啟動電流，實現負載的緩啟動，減少對電源容量的要求；
?
?
3、輸出范圍寬：輸出頻率可從25HZ~1000HZ連續可調，輸出電壓可從0～1000V連續可調；
?
4、諧波干擾低：輸出正弦波形，滿載失真小于1.5％，輻射干擾低，不影響周邊設備的使用；
?
?
5、保護功能強：具有過載、輸出短路、輸入斷路、過溫、過壓、過頻、欠頻、自診斷保護及報警裝置。
規格型號 ? ?KS3145
容 ? ?量 ? ?45KVA
輸出電流 ? ?375/187
電路方式 ? ?IGBT脈寬控制
負載類型 ? ?適合任何負載
控制方式 ? ?SPWM脈波寬度調制方式
輸入電壓 ? ?380V±10?
輸入頻率 ? ?50HZ±5
輸出頻率 ? ?50/60HZ,100,200,400HZ定頻 ? 47~63HZ在線可調
電壓穩定度 ?≤1
輸出電壓 ? ?0~150 V ? ?0~300 V(兩檔在線可調)
頻率穩壓度 ?≤0.01
波形失真 ? ?≤2（THD）阻性負載測試
精度 ? ?0.05
窗口顯示 ? ?四位數字式電壓、電流、頻率
效率 ? ?≥85
負載穩壓率 ?1
反應時間 ? ?對的加載去載，穩壓反應時間在2ms以內
過載能力 ? ?150 5秒
保護裝置 ? ?具有過載、過壓、過流、過溫、短路保護及報警裝置
絕緣電阻 ? ?20兆歐
電氣強度 ? ?1800V/AC 1min
相對濕度 ? ?0~90°（非凝結狀態）
散熱方式 ? ?強制風冷
描述 ? ?電壓、頻率在線可調
產品特點 ? ?可調頻率寬，精度高，操作方便
應用范圍 ? ?電機試驗，航天飛機的電機、馬達的試驗老化
