| 產品參數 | |||
|---|---|---|---|

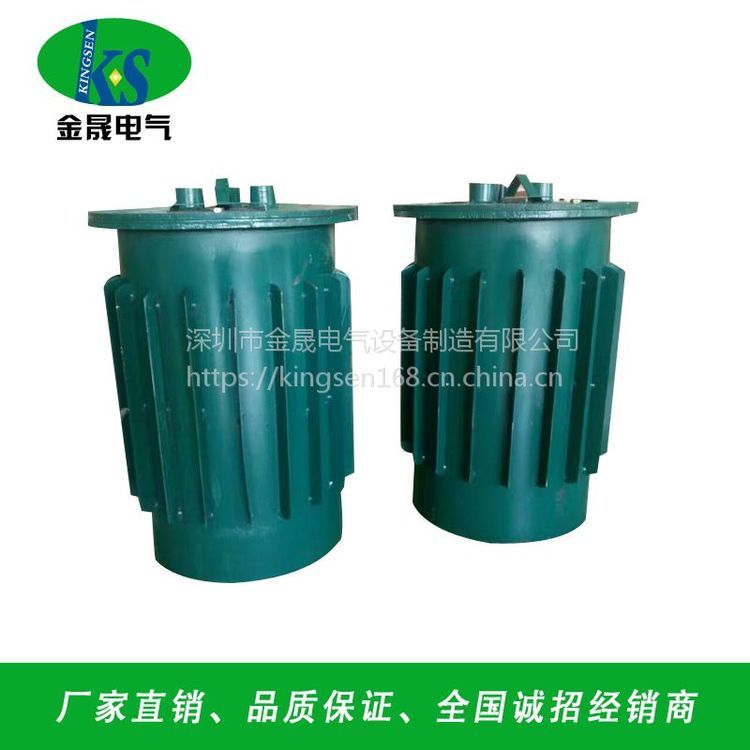

| 礦用防爆變壓器KSG-15KVA 全銅 380/220/110 煤礦銅礦礦井工程隧道防爆變壓器 品牌 | 金晟 | ||
| 鐵心形狀 | EI型 | ||
| 電壓比 | 114066038022036 | 24 | 12 |
| 電源相數 | 三相 | ||
| 額定功率 | 12kW | ||
| 防潮方式 | 開放式 | ||
| 冷卻方式 | 風冷 | ||
| 冷卻形式 | 干式 | ||
| 頻率特性 | 低頻 | ||
| 繞組形式 | 三繞組 | ||
| 鐵心形式 | 非晶合金 | ||
| 外形結構 | 立式 | ||
| 效率(&eta | |||
| ) | 98 | ||
| 可售賣地 | 全國 | ||
| 型號 | KSG-15kva | ||
生產井下、礦上單相、三相變壓器，照明變壓器（，、常規的電壓有；1140v.690v.660v.380v.220v.127v.110v.36v.24v.12v.特殊電壓可以定做）
■概述
??用于礦井中有爆炸危險的場所。這種變壓器制成干式，它的進出線是電纜通過出線套引出的。容量在100千伏安以上的隔爆型變壓器常與隔爆型開關箱組合成隔爆型成套移動變電所。其常規的輸出電壓有12v、24v、36v、127v、220v、380v、400v、660v、690v和1140v,以滿足礦井用電設備的需要。為了適應坑道運輸，要求變壓器結構高度要低。這樣，鐵柱直徑可以偏大些,一般使用冷軋硅鋼片。100千伏安及以上者通常為H級絕緣。
■結構特點
◆箱殼的全部接合面均按隔爆要求制作，能承受0.8兆帕第部壓力。
◆箱蓋由鋼板制成，箱殼上有兩個電纜出線套、出現套風面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出現套后，可借橡膠墊圈壓緊電纜以確保密封，所選的電纜外徑必須與橡膠墊圈配合緊密，務必使電纜能被壓緊完全密封，以隔離性能。
◆在箱殼內面有接地用的螺栓，箱殼托架上也焊有接地螺栓，均應妥為接地。
◆箱殼外面焊有拖架，供在水平位置使用拖動，在運輸或儲藏時可直立存放，以節約空間。
◆采用晶粒取向低耗冷軋硅鋼片的心式鐵心及采用B級絕緣多層圓簡式線圈結構，空氣自冷式礦井內裝置。
■使用場合
??電鉆、照明、信號等設備供電。
■?注意事項
◆購買前，先估算好您所用的電器總容量，并足夠容量的變壓器，確保瞬間啟動時不燒壞變壓器。
◆本變壓器嚴格按有關標準設計生產。當您使用多繞組（多控制電壓）的變壓器前，容量應按電壓比相應增加變壓器容量，以免燒壞變壓器。
◆安裝前，應仔細校核銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
◆通電工作后，變壓器鐵芯和線圈將發熱（但溫升不超過80℃）屬正?，F(xiàn)象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
◆在運輸中，應盡可能避免碰撞，切勿受潮，使用時請注意維護，以保護變壓器使用壽命。
型號含義?
K | S | G | - | □ | 660(380) |
礦用隔爆型 | 三相 | 干式 | 額定容量 | 額定電壓 |
?
主要技術參數
容?量 | 額定電壓 | 額定電流 | 空載 損耗 | 負載 損耗 | 空載 損耗 | 負載 損耗 | 外形尺寸 | ||
初級 | 次級 | 初級 | 次級 | ||||||
2.5 | 660 | 127 | 2.19 | 10.85 | 45 | 81 | 45 | 81 | Φ360×670 |
380 | 3.80 | 11.38 | |||||||
4.0 | 660 | 127 | 3.50 | 17.35 | 55 | 125 | 55 | 125 | |
380 | 6.06 | 18.90 | |||||||
■?注意事項
◆購買前，先估算好您所用的電器總容量，并足夠容量的變壓器，確保瞬間啟動時不燒壞變壓器。
◆本變壓器嚴格按有關標準設計生產。當您使用多繞組（多控制電壓）的變壓器前，容量應按電壓比相應增加變壓器容量，以免燒壞變壓器。
◆安裝前，應仔細校核銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
◆通電工作后，變壓器鐵芯和線圈將發熱（但溫升不超過80℃）屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
?
