| 產品參數 | |||
|---|---|---|---|
| 品牌 | 安捷倫 | ||
| 產品特性 | 參數*** | ||
| 是否進口 | 否 | ||
| 產地 | 馬來西亞 | ||
| 加工定制 | 否 | ||
| 覆蓋頻率 | 50000MHz | ||
| 顯示方式 | 數字液晶 | ||
| 外形尺寸 | 420X450X220mm | ||
| 重量 | 15kg | ||
| 適用范圍 | 無線通訊測試 | ||
| 可售賣地 | 全國 | ||
| 類型 | 掃頻式頻譜分析儀 | ||
| 型號 | N9020B | ||

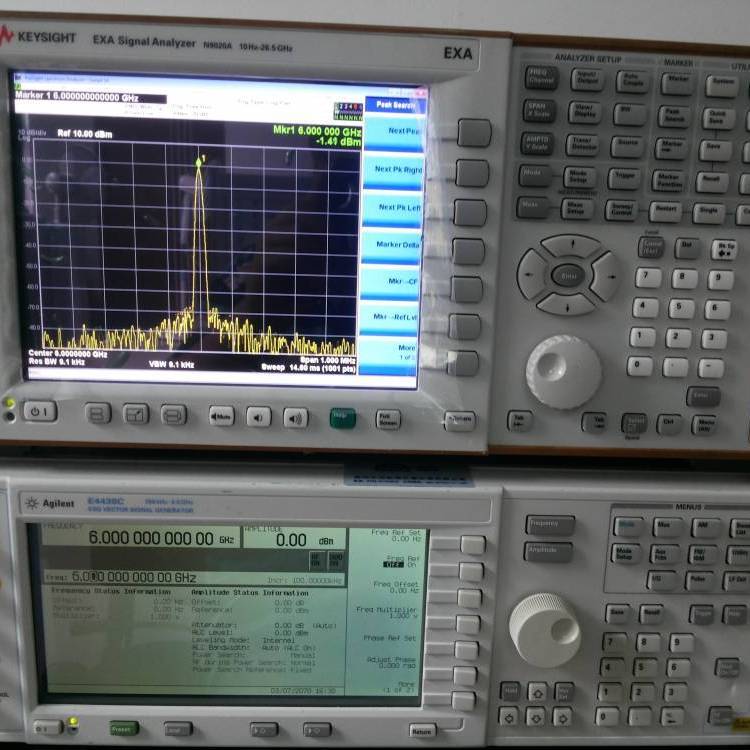

租售是德 N9020B信號分析儀 供應KEYSIGHT頻譜分析儀N9020A
N9020B MXA 信號分析儀，10 Hz 至 50 GHzMXA 信號分析儀專為測試無線器件而設計，提供了 新的參數測試和射頻功能測試，可以幫助您快速、自信地表征來自無線器件的各種信號。 直觀的多點觸控界面可以 降低測量復雜性，即使是測試更 的器件也能輕松完成。擁有 10 Hz 至 50 GHz 的寬闊頻率范圍以及 160 MHz 的分析帶寬，讓您可以查看更多信號細節硬件加速的功率測量、快速顯示更新速率、快速游標峰值搜索以及快速掃描等功能特性可以大大縮短測試時間能夠進行 時間的 I/Q 采樣，實現 的信號表征EVM 達 0.3（–50 dB），讓您可以準確分析復雜的信號利用 PathWave X 系列應用軟件的一鍵式測量功能，讓測試變得更簡單全頻段實時頻譜分析功能，讓您可以捕獲偶發或瞬態信號MXA 信號分析儀專為測試無線器件而設計，提供了 新的參數測試和射頻功能測試，可以幫助您快速、自信地表征來自無線器件的各種信號。 直觀的多點觸控界面可以 降低測量復雜性，即使是測試更 的器件也能輕松完成。
產品簡介
N9020B|Keysight N9020B MXA信號分析儀:
N9020B技術指標:
N9020B頻率 ?10 Hz 至 50 GHz
頻率選件?3.6, 8.4, 13.6, 26.5, 32, 44, 50 GHz
大分析帶寬 ?160 MHz
帶寬選件?25 MHz 標配,40、85、125、160 MHz
大實時帶寬 ?160 MHz
實時帶寬選件?85, 125, 160 MHz
1 GHz 時的 DANL ?-172 dBm
1 GHz 時,10 kHz 頻偏處的相位噪聲 ?-114 dBc/Hz
1 GHz 時,30 kHz 頻偏處的相位噪聲 ?-114 dBc/Hz
1 GHz 時,1 MHz 頻偏處的相位噪聲 ?-136 dBc/Hz
總體幅度精度?±0.23 dB
三階截獲(TOI),1 GHz 時 ? 20 dBm
1 GHz 時的 大三階動態范圍 ?116 dB
是德N9020B應用——通用.jpg)
89600 VSA 軟件
模擬解調
噪聲系數
相位噪聲
脈沖
實時頻譜分析
EMI
MATLAB
N9020B性能
±0.19 dB 幅度精度
22 dBm 三階截獲（TOI）
利用前置放大器和本底噪聲擴展可生成 -172 dBm 顯示平均噪聲電平（DANL）
-83 dB （-88 dB 額定值）W- ACLR 動態范圍（啟動噪聲校正功能）
?
N9020B測量應用和軟件
PXA 支持 25 種以上測量應用，包括蜂窩通信、無線連通性、數字視頻和通用。
PXA 內部運行的軟件可執行 70 多種信號格式的 信號分析。
N9020B用于通用數據分析、顯示和自動測量的 MATLAB 數據分析軟件。
標配包括安捷倫一鍵式功率測量
?
N9020B自動測試和通信接口
符合 LXI C 類標準，并支持 SCPI 和 IVI-COM
USB 2.0、1000Base-T LAN、GPIB
兼容 PSA、8566/68、856x 等的遠程編程語言
通用的 X 系列用戶界面 / 開放式 Windows 7 操作系統.jpg)
?
N9020B頻率頻率選件分析帶寬帶寬選件實時帶寬實時帶寬選件1 GHz 時的 DANL1 GHz 時，10 kHz 頻偏處的相位噪聲1 GHz 時，30 kHz 頻偏處的相位噪聲1 GHz 時，1 MHz 頻偏處的相位噪聲總體幅度精度三階截獲（TOI），1 GHz 時1 GHz 時的三階動態范圍應用——通用應用——蜂窩應用——無線連通性應用——N9020B數字視頻性能水平標準衰減器衰減范圍標準衰減器步進 截獲概率的 信號持續時間信掩比 > 60 dB 時的可檢測信號持續時間無雜散動態范圍多域帶寬顯示視圖觸發使用頻率模板觸發的應用軟件2 GHz 時的 DANL，N9020B不配備前置放大器10 GHz 時的 DANL，不配備前置放大器可用應用臺式Real-Time Data Streaming
主要特性和功能
?
快速適應無線器件不斷演進的測試要求
通過硬件加速功率測量縮短測試時間，顯示更新速率快，并且具有游標峰值搜索和快速掃描功能
X 系列應用軟件提供一鍵式測量， 簡化測試
全頻段實時頻譜分析能夠捕獲偶發或瞬態信號.jpg)
?
技術指標
?
| 頻率 | 10 Hz 至 50 GHz |
|---|---|
| 頻率選件 | 3.6, 8.4, 13.6, 26.5, 32, 44, 50 GHz |
| 分析帶寬 | 160 MHz |
| 帶寬選件 | 25 MHz 標配，40、85、125、160 MHz |
| 實時帶寬 | 160 MHz |
| 實時帶寬選件 | 85, 125, 160 MHz |
| 1 GHz 時的 DANL | -172 dBm |
| 1 GHz 時，10 kHz 頻偏處的相位噪聲 | -114 dBc/Hz |
| 1 GHz 時，30 kHz 頻偏處的相位噪聲 | -114 dBc/Hz |
| 1 GHz 時，1 MHz 頻偏處的相位噪聲 | -136 dBc/Hz |
| 總體幅度精度 | ±0.23 dB |
| 三階截獲（TOI），1 GHz 時 | 20 dBm |
| 1 GHz 時的三階動態范圍 | 116 dB |
| 應用-通用 |
|
| 應用-蜂窩 |
|
| 應用-無線連通性 |
|
| 應用-數字視頻 | 無 |
| 性能水平 | ◆◆◆◆◇◇ |
| 標準衰減器衰減范圍 | 70 dB |
| 標準衰減器步進 | 2 dB |
| 截獲概率的 短信號持續時間 | 3.57 ?s |
| 信掩比 > 60 dB 時的可檢測信號持續時間 | 5 ns |
| 無雜散動態范圍 | 72 dBc |
| 多域帶寬 | 160 MHz |
| 顯示視圖 |
|
| 觸發 |
|
| 使用頻率模板觸發的應用軟件 |
