| 產品參數 | |||
|---|---|---|---|
| 品牌 | 昆侖海岸 | ||
| 產品特性 | 壓力測量 | ||
| 是否進口 | 否 | ||
| 產地 | 北京 | ||
| 加工定制 | 否 | ||
| 測量范圍 | 0kPa~10000kPa | ||
| 測量介質 | 油 | ||
| 水 | |||
| 氣體 | |||
| 精度等級 | 0.5級 | ||
| 輸出信號 | 4-20mA(二線制)mA | ||
| 防爆等級 | 無防爆 | ||
| 防護等級 | IP54 | ||
| 電源電壓 | 24VDCV | ||
| 接口尺寸 | M20*1.5外螺紋mm | ||
| 顯示方式 | 液晶顯示 | ||
| 過載壓力 | 2倍量程 | ||
| 外部接液材質 | 普通304不銹鋼 | ||
| 殼體材料 | 工業ABS | ||
| 產品重量 | 約228g | ||
| 可售賣地 | 全國 | ||
| 類型 | 擴散硅壓力變送器 | ||
| 型號 | JYB-KO-QAGZ | ||
一．產品特點
?
?輕巧的設計，安裝便捷；
?5位LCD 數字就地顯示,內置按鍵,人機交互性強；
?MPa、kPa、bar、m 等不同現場顯示單位；
?零點可遷移, 量程可設置；
?符合電磁兼容GB/T17626 三級；

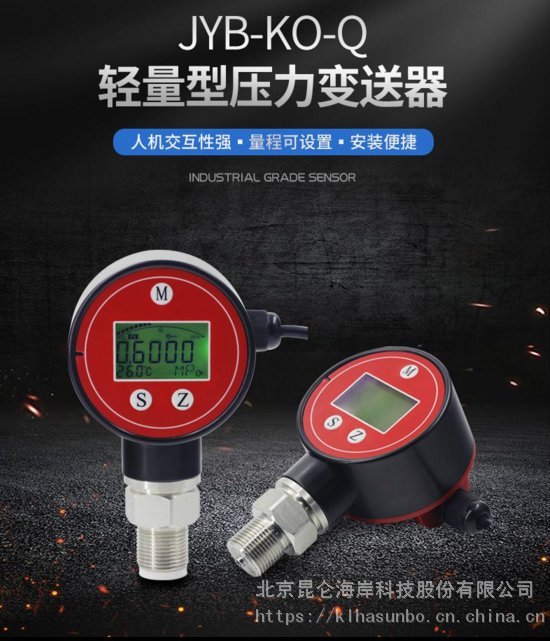

.jpg)
二．用途?
·樓宇、消防、風道自動化設備監測；
·城市管網、暖通管線過程壓力控制；
·中央空調、氣動、制冷系統；
三．技術參數
?
主要參數：
?
1、輸出形式:4mA～20 mA □RS-485
2、供電電源：DC 24V（12V～32V）
3、量程范圍：0MPa～10MPa 內（ 小量程為 35KPa）
4、準確度等級: 0.5 級?
5、介質溫度：－30℃～60℃
6、環境溫度：－20℃～60℃
7、響應時間：≤50ms
8、負載能力(DC 24V)：電流型≤500Ω
9、可重復性：±0.1％F·S?
10、年長期穩定性：±0.1％F·S
11、非線性：±0.2％F·S
12、熱力零點每度溫漂：±0.02％F·S?
13、過載壓力：2倍量程?
14、電氣連接：電纜連接
15、測量介質:油、水、氣體及其他與304不銹鋼兼容介質?
16、外部接液材質：普通304不銹鋼
17、殼體材料：工業ABS
18、防護等級：IP54
19、產品重量：約228g
工作條件：?
避免安裝在機械振動和較強電磁干擾的環境下。
外形圖?
尺寸圖?
?
四．安 裝
?
1. 變送器垂直于地面安裝，安裝過程中應使用扳手從變送器底部的六方螺帽處將變送器擰緊，避免直接旋動變送器上部；
2. 當測量變化速度較快的壓力時，應當在變送器和被測介質的連接出口處加裝壓力緩沖裝置，以避免瞬間的脈沖高壓直接沖擊變送器的測量元件，導致變送器失效。
?
五．接 線（本接線圖為示意圖，現場接線以產品實物為準）?
兩線制電流 4mA～20mA 輸出接線圖（JYB-KO-QA*）
紅 線:供電正 黑線:電流輸出
?
?
?
1.線纜應參照接線圖正確連接，如使用屏蔽線纜應將屏蔽層接至屏蔽地端，并 可靠連接。
2.網絡型通訊協議見：《壓力（液位）變送器網絡型通訊協議附件 V3.3》
六．試運行
?
1.為確保變送器能夠穩定準確的正常工作，測試壓力前應通電預熱 15min。
2.在壓力測量過程中，應緩慢加壓和卸壓，避免瞬間加至高壓或降至低壓。
七．安全說明
?
1.安裝過程中應確保變送器擰緊牢固，方可加壓測量；拆卸前應斷開電源并確保關掉被測介質的閥門使壓力降至常壓方可拆卸，以免介質噴出發生事故。
2.本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大的物質損失。
3.本產品是電子產品，報廢會產生環境污染，報廢時應遵循電子器件報廢相關標準。
八．產品維修和故障排除
?
如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶以下信息：
·現場環境描述；
·故障現象；
·測量介質以及其物理化學性質描述；
當變送器需要維修或校準時，請?jiān)诩幕厍皠?wù)必把殘余的介質清理干凈，特別是對人身健康有害的物質，如腐蝕性，有毒的，致癌的或具有輻射性的物質。
九.保養
?
1.只能使用中性的試劑清洗變送器，避免使用帶有腐蝕性的試劑清洗，如酸、堿性溶劑，家用洗滌劑等。
2.變送器屬于 儀器，應存放在干燥通風的室內環境，避免陽光直曬。
十.注意事項
?
1.當收到產品時請檢查包裝是否完好，并核對變送器型號是否與您選購的產品相符；
2.確認電源輸出電壓是否正確；電源的正、負與產品的正負接線對應；壓力源壓力在該產品的量程范圍內；
3.請保存好檢定證書和合格證，維修時隨同產品一同返回。
4.本產品是電子產品，報廢會產生污染，報廢時應遵循電子產品相關標準；
十一．裝箱
?
開箱時根據裝箱的產品核對變送器的型號、規格和訂貨合同的是否一致,應檢查裝箱清單與隨機發貨是否完備。
裝箱清單:?
?1、壓力變送器 1 臺
?2、使用說明書 1 份
?3、合格證 1 份?
?4、頂密封四氟墊片（M20X1.5 和 G1/2 螺紋標配，其余非標螺紋不配） 1 個
