| 產品參數 | |||
|---|---|---|---|
| 品牌 | 昆侖海岸 | ||
| 產品特性 | 漏水測量 | ||
| 是否進口 | 否 | ||
| 產地 | 北京 | ||
| 加工定制 | 否 | ||
| 測量范圍 | 對有積水狀況進行告警的場所 | ||
| 測量精度 | <100ppm | ||
| 重量 | 0.065gkg | ||
| 電源 | DC24V(9V~32V) | ||
| 安裝方式 | 壁掛式 | ||
| 誤報率 | <100ppm | ||
| 靜態功耗 | 0.5W | ||
| 報警功耗 | 1.2W | ||
| 輸出方式 | 繼電器 | ||
| 可售賣地 | 全國 | ||
| 型號 | JS-DX-2-O5 | ||

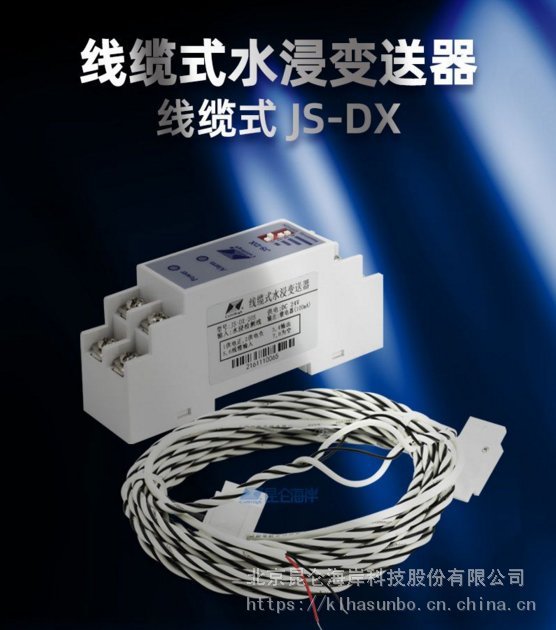

一.產品簡介：
? ?JS-DX系列水浸變送器是一款配合水浸傳感器使用的分體式導軌安裝的 變送器，主要用于監測現場某處或連續多處是否有積水險情，其原理是變送器調幅激勵水浸傳感器，一旦檢測的水浸傳感器所在位置某處有水，激勵信號變化反饋給變送器，由變送器 芯片對其進行放大、整形、比較、輸出高低電平或繼電器告警。該系列產品使用電源，輸入，輸出三端隔離技術， 程度提高電氣兼容性和系統可靠性；輸入的防氧化，防極化，防腐蝕設計；輸出的光電隔離和線圈隔離保護， 產品的可靠性和壽命。
? ? 該系列產品通訊基站 機房、圖書館、賓館、飯店、倉庫等一些需要對有積水狀況進行告警的場所。
.jpg)
二．產品特點：
?1.隔離性高：電源，輸入，輸出三端隔離設計;
?2.四檔靈敏度：可根據現場情況可調變送器靈敏度的檔位;
?3.分體設計：變送器標準導軌式安裝;傳感器與變送器分體式設計;?
?4 技術：傳感器使用內置金屬導體的導電橡膠線纜通過雙絞連接方式固定在軟線支架上設計;
?5.使用特點:水浸傳感器需緊貼地面安裝,無方向極性要求，防氧化，防極化，防腐蝕設計;
?6.適用場合廣：根據現場檢測范圍大小可定制相應長度的水浸傳感器;( 長50米)
三．主要技術參數：
供電電壓：DC24V (9V~32V)
工作溫度：0℃~50℃
工作濕度：20RH RH
誤 報 率：＜100ppm
靜態功耗: 0.5W
報警功耗：1.2W
輸出形式：繼電器( 負載電流100mA)
? ? ? ? ? ?高低電平輸出：
? ? ? ? ? ?VL 為0V（ 0.5V） ?
? ? ? ? ? ?VH為 5V 或12V(±0.5V)
線纜長度：5m、10m、15m、20m、30m、40m、50m
靈敏度調節：
? ? 避免空檔位使用，出廠設置默認2檔?
? ? ? ? ? 檔位1：0kΩ~5kΩ
? ? ? ? ? 檔位2：0kΩ~10kΩ
? ? ? ? ? 檔位3：0kΩ~25kΩ
? ? ? ? ? 檔位4：0kΩ~430kΩ
注：（檔位數字越大越容易報警, 檔位大遇極少水即可報警,同時也可能會產生誤報）
帶載能力：固態繼電器 ≤100mA
? ? ? ? ?（電流可以達到1A，需定做）
高低電平 ?≥3kΩ
隔離強度：DC 2000V ? ??
抗干擾等級：EMC 3級
注：高電平輸出12V時，供電電壓應高于16V
產品重量:變送器約65g
四．產品外型尺寸
? ? 變送器外形圖
? ? 傳感器外形圖
變送器尺寸圖
五．水浸傳感器剖面圖
六．安裝夾尺寸圖
七. 面板說明
電源燈：燈亮綠色——工作；
告警燈：燈亮紅色——告警；
靈敏度撥碼開關：由1至4，檔位數字越大越容易報警，選擇哪一檔靈敏度就將該檔位的開關撥到ON，其余撥碼置于OFF檔。
根據現場檢測地面潮濕浸水情況選擇不同的靈敏度檔位(一般情況下建議設置為2檔)避免空檔位使用
八. 接線說明
1：供電正 ? ? ? 2：供電負 ??
3：輸出正 ? ? ? 4：輸出負
5和6 水浸傳感器檢測端輸入 ? ?
7和8空
九.安裝方式
?1．用安裝夾將水浸傳感器固定于探測區域，必須使水浸傳感器和需檢測區域完全接觸以達到良好的檢測效果。
? ?（安裝夾可以用膨脹螺栓或高強度雙面膠兩種方式固定于檢測平面,標配為膨脹螺栓。）
?2．安裝夾標配為每米1個（實際安裝時，可視探測區域平整程度增減安裝夾個數）
安裝夾安裝示意圖：?
十．規格型號
JS-DX- 線纜式水浸變送器
1- 高低電平輸出
2- 繼電器輸出
O 開路告警或高電平告警
C 閉路告警或低電平告警
5 水浸傳感器長5m
10 水浸傳感器長10m
15 水浸傳感器長15m
20 水浸傳感器長20m
30 水浸傳感器長30m
40 水浸傳感器長40m
50 水浸傳感器長50m
十一.檢測方法:
1.使用前請認真閱讀本說明書，確保接線正確。接通DC24V后，綠色指示燈亮，表示供電正常；
2.水浸線纜傳感器必須拉直使用，避免線纜相互導通，引起誤報.
3.水浸傳感器遇水時，導電 于告警上 紅色的告警指示燈亮，由變送器輸出短路報警信號（或開路報警信號），水浸解除后，紅燈滅，變送器又處于警戒狀態。
十二.產品維修及保養
1.如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶以下信息：
·現場環境描述；
·故障現象；
2. 變送器屬于 儀器，應存放在干燥通風的室內環境，避免陽光直曬。產品清洗只能使用易揮發的試劑清洗變送器，避免使用帶有腐蝕性的試劑清洗，如酸、堿性溶劑，家用洗滌劑等。
十三.注意事項
1. 當收到產品時請檢查包裝是否完好，并核對變送器規格型號和水浸傳感器長度是否與您選購的產品相符。
2.按照裝箱清單檢查收到產品是否和裝箱清單一致,變送器一臺，相應長度（n米）的水浸傳感器一個,說明書一份，合格證一份，安裝夾n-1個，膨脹螺釘2（n 1）個。
3.水浸線纜使用時必須拉直使用，避免相互導通.
4.水浸傳感器在安裝時注意不要緊貼在導體（如鋼管）上,同時也不要讓水浸傳感器的兩條黑線有接觸，導致變送器會一直處于告警狀態。 ? ? ? ? ? ? ? ? ?
5.安裝水浸傳感器時，不要用力拉伸，盡量少?gòu)澱鬯鞲衅鳌?/p>
