| 產品參數 | |||
|---|---|---|---|
| 品牌 | 北京昆侖海岸 | ||
| 產品特性 | 穩定性高 | ||
| 是否進口 | 否 | ||
| 產地 | 北京 | ||
| 加工定制 | 是 | ||
| 測量范圍 | -40-80℃ | ||
| 測量精度 | 0.5℃ | ||
| 輸出信號 | 4-20mA | ||
| 工作電壓 | 24V | ||
| 濕度量程 | 0-***RH | ||
| 安裝 | 壁掛安裝 | ||
| 濕度精度 | 3RH | ||
| 可售賣地 | 全國 | ||
| 類型 | 溫濕度傳感器 | ||
| 型號 | JWSK-6ACD5 | ||

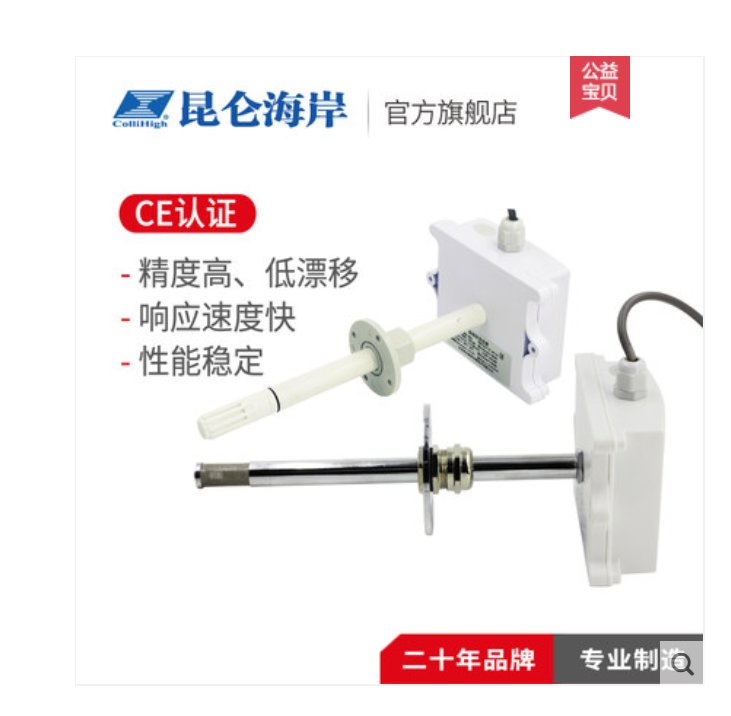

一.ColliHigh昆侖海岸JWSK-6ACD5管道安裝溫濕度變送器探測范圍寬，可對-40℃~120℃及 0％RH～100％RH 范圍之內的溫濕度進行 測量，電路使用溫度補償，產品工作
? 液晶顯示溫濕度
? 變送部分采用全密封防水設計
? 同時可測量溫度、濕度和露點
? 響應時間快
? 多種安裝形式可選：一體壁掛式、管道式和
分體壁掛式，可選配安裝螺紋或法蘭
? 探頭外加 的過濾器,大大提高了產品的
使用壽命
接線說明：（任何錯誤接線均有可能對變送器造成不
可逆損壞）
DC： 紅色（電源 ） GND: 黑色(電源-)
TEMP: 黃色（溫度電流或電壓輸出）
HUM：藍色（濕度電流或電壓輸出）
.jpg)
北京昆侖海岸JWSK-6ACD管道安裝溫濕度變送器安裝步驟：
1、壁掛型時：變送器兩側有 2 個φ4 的安裝孔，用標配的膨脹螺釘和螺釘將其固定于墻面。
2、北京昆侖海岸JWSK-6ACWB 標準精度溫濕度變送器：金屬管道式：用法蘭上的 4 個φ8 的孔固定在墻面或管道上（選配法蘭），探頭用 M22×1.5 的安裝螺紋固定在墻面或管道上（選配螺紋）；ABS管道式：用探頭上的法蘭上的4個φ4.5的孔固定在墻面或管道上。
3、分體型時：變送器兩側有 2 個φ4 的安裝孔，用標配的膨脹螺釘和螺釘將其固定于墻面；探頭用法蘭上的 4 個φ8 的孔固定在墻面或管道上（選配法蘭），探頭用 M22×1.5的安裝螺紋固定在墻面或管道上（選配螺紋）。
4、用變送器電纜線連接到采集設備。
注：金屬安裝螺紋尺寸為 M22×1.5昆侖海岸JWSKE-6ACWD大液晶抗干擾溫濕度變送器：
1、 變送器應盡量垂直放置， 安裝墻面時，傳感器在變送器的下方（變送器上的字體為正方向）；
2、 安裝高度為人體坐高或主要要求測量的環境區域。
北京昆侖海岸JWSK-6ACWB 標準精度溫濕度變送器安裝注意事項：
1、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
2、安裝在環境穩定的區域,避免直接光照,遠離窗口及空調、暖氣等設備,避免直對窗口、房門。
3、盡量遠離大功率干擾設備，以免造成測量的不準確,如變頻器、電機等。 五.使用
1、 仔細檢查，確保接線正確后，通過 RS485 轉換模塊（485 輸出）或者直接（232 輸出）連接 PC 機 RS232 串口，接通 DC 24V 或 12V 電
源，可通過測試軟件查看溫濕度值。（詳見通訊附錄）
2、 如想拆卸變送器，必須先斷開電源，然后進行拆卸。
3、 此變送器為室內型，變送器內部避免有水進入，以免造成損壞。
4、 帶液晶顯示的變送器，通電，可直接觀察顯示是否正確。
