飛機維修機庫大門無線控制系統

特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

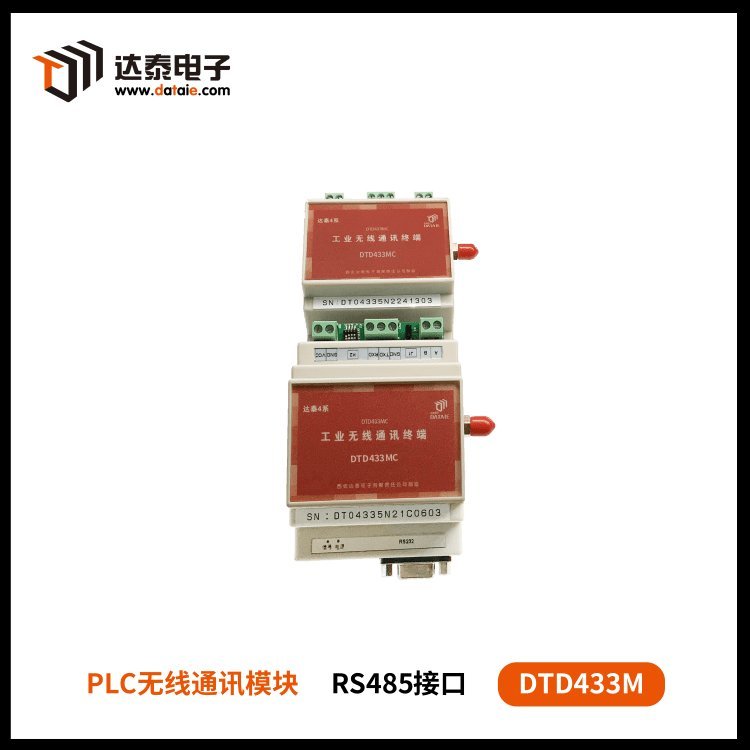

達泰4系工業級無線通信數據終端-DTD433M，提供了兩個通訊口（RS232/RS485接口），可直接替代有線Rs485/Rs232網絡。DTD433M不僅能與PLC、DCS、智能儀表及傳感器等設備組成無線測控網絡，同時能與組態軟件、人機界面、觸摸屏、測控終端等工控產品實現PLC一主多從無線組網通訊以及無線485協議、PPI協議、MODBUS協議、臺達PLC及歐姆龍PLC的通信協議等的組態。

無線可靠傳輸距離達到20公里以上，無需更改原有程序程序，集成EMI抗干擾濾波單元，經過了十年以上工業現場運行考驗，可確保工作于各種惡劣環境工業場合長期運行。

混合信號無線傳輸器，4~20mA無線變送器，無線模擬量及開關量傳送器，無線模擬信號采集器，無線通信模塊，遠距離無線模塊，無線傳輸設備，無線遠程模塊，485通訊模塊，西安達泰電子,工廠無線技改

二、無線技改需求

為了打造 智能型機庫，將智能化技術引入飛機維修領域而形成的飛機智修概念，將重新優化現有的維修模式，降 ，提高鞍全與效率。機庫門控制系統中，應用計算機結合PLC、變頻器、傳感器、無線通訊終端等構成的無線自動化控制系統實現了對機庫門集中控制。實現控制簡單，操作鞍全，系統本身具有紅外報警系統，小門報警系統，變頻器故障報警系統，從而對飛機的存放設置一個鞍全的空間。

用戶想實現通過在中控室無線控制飛機維修機庫8扇20米高的機庫大門開關、報警等操作。中控室將開啟/關閉其對應機庫大門的信號無線傳到機庫門控制柜中的PLC端，PLC接收到開啟/關閉 機庫門的指令后，通過接觸器控制對應的機庫門，同時啟動對應機庫門的報警裝置，聲光報警器發出警示，提醒門內工作人員注意鞍全。中控室和8扇機庫大門的邏輯控制全部是由S7-200PLC完成的。

混合信號無線傳輸器，4~20mA無線變送器，無線模擬量及開關量傳送器，無線模擬信號采集器，無線通信模塊，遠距離無線模塊，無線傳輸設備，無線遠程模塊，485通訊模塊，西安達泰電子,工廠無線技改

三、無線解決方案

根據現場情況，用戶完成的是9臺S7-200PLC之間1主8從的無線通訊功能，無線傳輸距離為1KM。PLC無線通訊 決定安裝一塊DTD433MC-達泰工業級無線通信數據終端，與中控室的S7-200PLC的Rs485口對接，作為無線Modbus通訊的主站；同時分別在8扇機庫大門的就地控制柜內安裝1塊DTD433MC，與S7-200PLC的Rs485口對接。從而實現在中控室對于8扇機庫大門的無線控制功能。

無線通訊方案示意圖?

混合信號無線傳輸器，4~20mA無線變送器，無線模擬量及開關量傳送器，無線模擬信號采集器，無線通信模塊，遠距離無線模塊，無線傳輸設備，無線遠程模塊，485通訊模塊，西安達泰電子,工廠無線技改

混合信號無線傳輸器，4~20mA無線變送器，無線模擬量及開關量傳送器，無線模擬信號采集器，無線通信模塊，遠距離無線模塊，無線傳輸設備，無線遠程模塊，485通訊模塊，西安達泰電子,工廠無線技改

四、

大連博瑞重工有限公司， 船廠里面遠距離設備485無線傳輸，800M
山東威普斯橡膠股份有限公司，威綸屏與S7-200無線，1KM
中鋼集團邢臺機械軋輥有限公司，485電表和PC之間無線通訊，300米
清華大學，PLC之間無線通訊，200米
陜西科技大學，PLC之間無線通信，50M

五、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的 “智”造企業，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明認證，被評為 企業，常年與國內top50高校進行產學研合作、水泥行業 供應商，參與沿線建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊 團隊，為客戶提供技術保障?，F(xiàn)已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品 應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
