| 產品參數 | |||
|---|---|---|---|
| 品牌 | 上華 | ||
| 產品特性 | 質量好 | ||
| 是否進口 | 否 | ||
| 產地 | 柳市 | ||
| 加工定制 | 是 | ||
| 額定電流 | 2000 | ||
| 短路關合電流 | 12 | ||
| 殼體防護等級 | IP30 | ||
| 外形尺寸 | 2200*800*800 | ||
| 物料編號 | 25 | ||
| 型號報價 | 1700 | ||
| 可售賣地 | 全國 | ||
| 型號 | GCS | ||

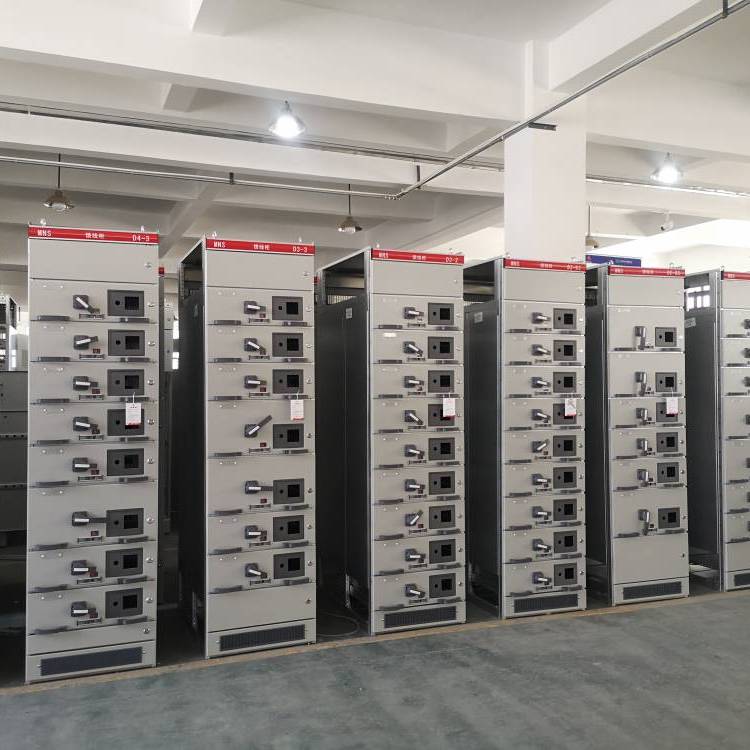

樂清GCS殼體｜低壓配電柜，控制柜廠家｜柳市的詳細描述：
.jpg)
.jpg)
.jpg)
一、概述
GCS改進型是在標準型基礎上改進研制的產品。適用于發電、輸電、配電、電能轉換和電能消耗設備的控制。
二、結構說明
GCS柜體基本結構由KS型材（也可采用KB型材）組裝而成，各功能室相互隔離，其隔離室分為功能單元室、母線室和電纜室，各室的作用相對獨立。垂直通道及一二次接插件均改為GCK柜的形式，水平母線放置柜頂，頂蓋可開啟，采用后出線或側出線方式均可。在保持原有工作性能及外觀的同時，實現，安裝、檢測、維修便捷并降低生產。柜體防護等級IP3X-4X。
三、抽屜類型
GCS抽屜層高的模數為80mm時分為160/2、160、240、320、400、480等模數單元尺寸系列，抽屜安裝單元高度1760mm。抽屜層高的模數為200mm時分別為200/2、200、400、600等模數單元尺寸系列，抽屜安裝單元高度1800mm。單元回路額定電流600A及以下其中?單元抽屜電流可達到100A。相同功能單元的抽屜具有良好的互換性，各種抽屜單元設有機械聯鎖裝置。
?
產品型號及含義
l用途
GCS型低壓抽出式開關柜使用于三相交流頻率為50Hz，額定工作電壓為400V（690V），額定電流為4000A及以下的發、供電系統中的作為動力、配電和電動機集中控制、電容補償之用。應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，也可用在大型發電廠，石化系統等自動化程度高，要求與計算機接口的場所。
執行標準:
本產品符合GB7251.1-1997《低壓成套開關設備和控制設備》和JB/T9661-1999《低壓抽出式成套開關設備》的要求
結構特點：?
1、框架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的Φ9.2mm的安裝孔，使得框架組裝靈活方便。
2、開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
3 水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。
4、電纜隔室的設計使電纜上、下進出均十分方便。
5、抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下。
6、抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝置。1抽屜單元為主體，同時具有抽出式和固定性，可以混合組合，任意使用。
.jpg "樂清GCS殼體｜低壓配電柜｜電柜圖片")
