| 產品參數 | |||
|---|---|---|---|
| 品牌 | 上華 | ||
| 連接方式 | 緊固件連接 | ||
| 結構形式 | 抽出式 | ||
| 額定頻率 | 50Hz | ||
| 外形及安裝方式 | 柜式 | ||
| 母線額定電流 | 1250A | ||
| 防護等級 | IP40 | ||
| 產品特性 | 質量好 | ||
| 是否進口 | 否 | ||
| 產地 | 溫州柳市 | ||
| 額定電壓 | 12 | ||
| 3C證書編號 | 2200*800*800 | ||
| 加工定制 | 是 | ||
| 物料編號 | 350 | ||
| 產品認證 | CQC | ||
| 可售賣地 | 全國 | ||
| 用途 | 出線柜 | ||
| 型號 | GCK | ||

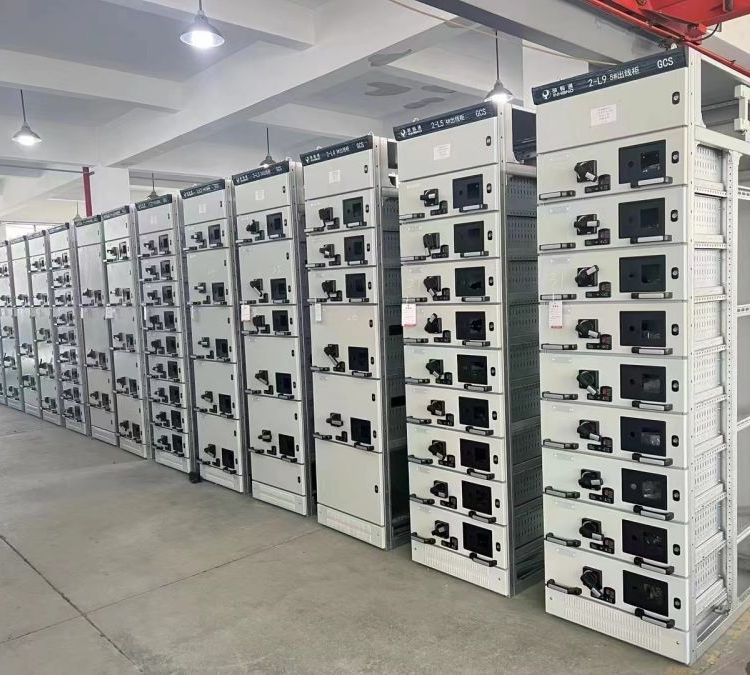

GCK低壓柜體_GCK和GCS抽出式開關柜有什么區別的詳細描述：
GCK低壓抽出式開關柜應用于發電廠，變電所，廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC，作為交流50-60Hz，額定工作電壓為660V及以下，額定電流為4000A及以下的發、供電系統中配電、電動機集中控制，無功補償使用的低壓成套配電裝置。
GCS型低壓抽出式開關柜(以下簡稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜，該裝置目前已被電力用戶選用。 裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。.jpg)
.jpg)
以下為GCK和GCS技術參數對照表
產品型號 規格及柜型 寬×深 分?jǐn)嗄芰A 水母排安裝方式 水平電流母線 垂直電流母線 抽屜電流母線Max 1/2抽屜電流Max 防護等級 符合標準 出線方式
進線柜 電容柜 MCC 外殼 內部
GCK 800×1000 800×1000 600×1000 50 頂部串聯式 3150 1000 400 －－ IP30 ZBK36001-89 背后
GCS 800×800 800×800 1000×800 50 背面安裝 4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出
MNS 800×1000 800×1000 1000×1000 50 背面安裝 4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出.jpg)
產品型號 互換性 聯鎖位置 固定與抽出混裝方式 抽屜推進式 抽屜間隔安裝方式 1/2抽屜選用靈伙性 1/2抽屜星三角接 二次安裝回路數 垂直排
大抽屜 1/2抽屜
GCK 差 －－ 無 可以 左右 －－ －－ －－ 16 三相
GCS 良好 良好 不明顯 可以 旋轉 不可以 局限 不可以 20 三相
MNS 良好 良好 不明顯 可以 聯鎖 不可以 局限 可以 20 三相四線
產品型號 抽屜結構 抽屜回路數 MCC 操作位置
大抽屜 1/2抽屜 大抽屜 1/2抽屜 進線柜 電容柜 大抽屜 1/2抽屜
GCK 金屬材料 －－ 9 －－ 4200 4300 9500 －－ －－
GCS 金屬材料 工程塑料 11 22 4200 4300 18000 22400 偏下
MNS 金屬材料 工程塑料 9 18 4200 4300 17000 31400 偏下
GCK系列開關柜適用于工礦企業，三相交流頻率50Hz，額定電壓380V至600V，電力系統的一次配電和以異步電動機為主要控制對象的二次配電或控制設備；亦適用于車站、碼頭、高層建筑，尤其適用發電廠、變電站、石油、化工、冶金、機械、輕工生產線的電動機的群控系統和現場控制裝置，如配以適當?shù)慕涌谶€可與PC（程序控制器）或微機處理器組成供配電自動控制系統。
結構特點
控制柜的主要特點是能夠靈活地根據所需的各單元線路方案進行任意組合，且一旦發生故障時，可以在很短時間內將單元在任一柜上互換。單元隔室設置通風道，柜頂上設有壓力釋放裝置柜內部故障時產生的高壓游離氣體。
?
基本電氣參數
?
額定絕緣電壓 | 交流660V |
額定工作電壓 | 交流380V |
控制電動機容量 | 380KW |
機械壽命（次） | 500 |
? ? 額定工作電流(A) | 水平母線1600?2000?2500?3150?4000 垂直母線400?630?800?1000?1250?1600 受電電路1000?1600?2000?2500?3150?4000 饋電電路電流630 一次插件100?160?250?400 二次插件15 |
額定短時耐受電流（Is） | 值KA/S???30?50?80 峰值KA?15 |
耐壓V/Imin | 2500 |
分?jǐn)嗄芰Γ↘A） | 30?50?80 |
?
訂貨須知：
用戶在訂貨時，須注明配電箱的回路數、回路電流及斷路器的極數，若帶總開關則需注明總開關電流及極數，并注明進出線口方向、數量、大小。若照明、動力及漏電等混配時，則需提供原理圖。由于產品變化種類比較多，外形安裝尺寸及拼
