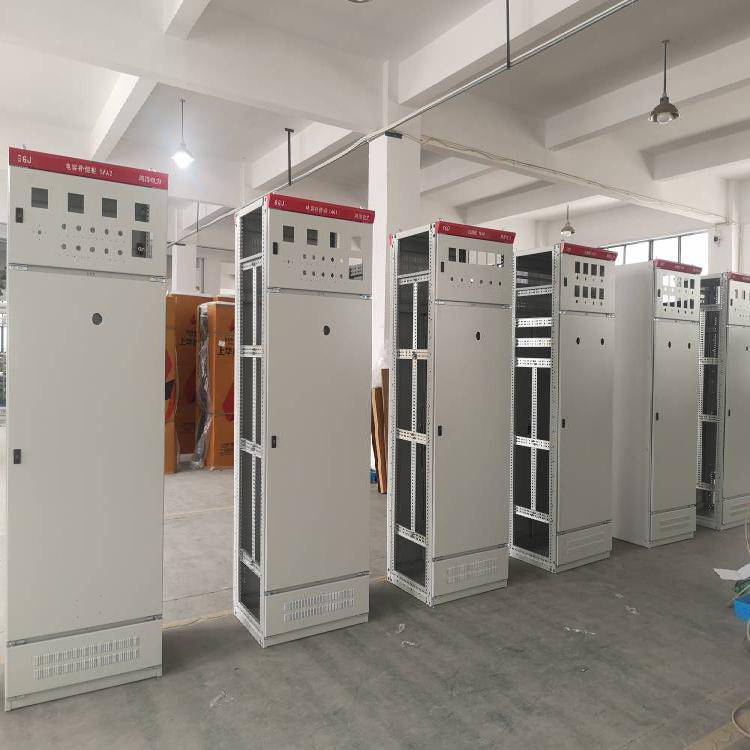

.jpg "GGD配電柜GGD柜架GGD殼體圖片低壓開關柜殼體")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 上華 | ||
| 產品特性 | 質量好 | ||
| 是否進口 | 否 | ||
| 產地 | 柳市 | ||
| 加工定制 | 是 | ||
| 額定電流 | 630 | ||
| 短路關合電流 | 0.38 | ||
| 殼體防護等級 | IP30 | ||
| 外形尺寸 | 2200*800*600 | ||
| 產品認證 | CQC | ||
| 物料編號 | 003 | ||
| 型號報價 | 1400 | ||
| 可售賣地 | 全國 | ||
| 型號 | GGD | ||
.jpg)
.jpg)
.jpg)
?產品型號：?GGD型
????產品特點：?GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用
????詳細介紹:GGD型交流低壓配電柜?
1、GGD型交流低壓配電柜概述
????GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。
????GGD型交流低壓配電柜是根據能源部廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的低壓配電柜。產品具有分?jǐn)嗄芰Ω撸瑒訜岱€(wěn)定性好，電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。
2、GGD型交流低壓配電柜執行標準
????本產品符合GB7251.1-2005《低壓成套開關設備和控制設備》的要求。
3、GGD型交流低壓配電柜使用條件
.周圍空氣溫度上限＋40℃，而且在24h內其平均溫度不得超過＋35℃。周圍空氣溫度的下限為-5℃；△.海拔高度不超過2000m；
.空氣清潔，相對濕度在溫度為＋40℃時不超過50。在較低溫度時允許有較高的相對濕度，例如：? 20℃時相對濕度為90％。應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露；
污染等級3。
4、GGD型交流低壓配電柜結構特點
框體采用組合柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，其型材的二側面分別有模數為20mm和100mm安裝孔，使得框架組裝靈活方便。
GGD型交流低壓配電柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，是整柜美觀大方、面目一新。
.柜體上下兩端均有不同數量的散熱孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
.柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均有一根山型橡塑條，關門時門與?構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
