| 產品參數 | |||
|---|---|---|---|
| 品牌 | 意薩 | ||
| 質保 | 18個月 | ||
| 重量 | 19kg | ||
| 包裝 | 木箱 | ||
| 最大轉速 | 12000 | ||
| 伺服功率 | 0.75kW | ||
| 行程 | 80mm | ||
| 材料 | 整體結構 | ||
| 夾頭形式 | ER/JT | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 類型 | 雙伺服 | ||

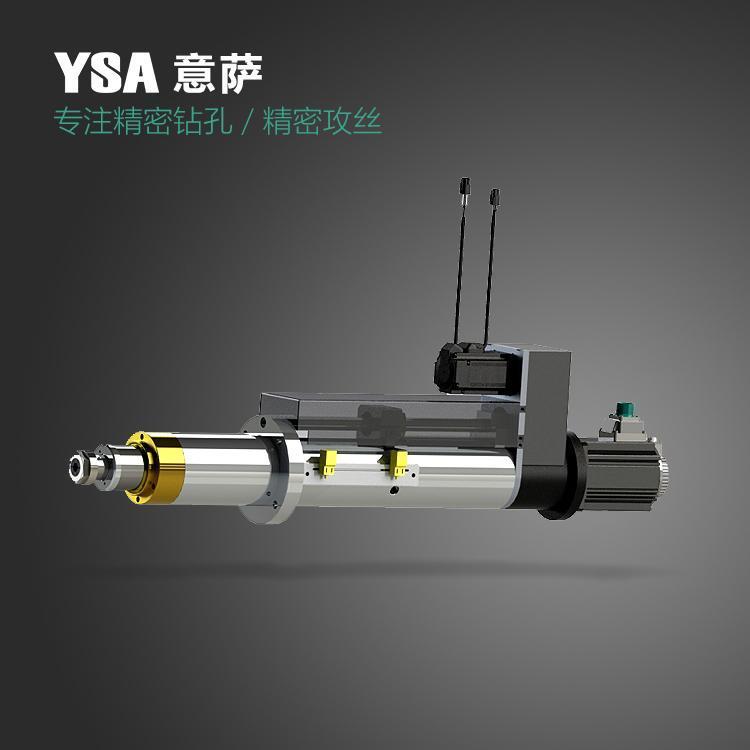

YSA意薩伺服鉆孔攻牙動力頭具有數控一體控制加工的特點，
加工，精密細螺牙加工場合
.jpg)
.jpg)
.jpg)
? 規格
鉆孔/攻牙能力 | Drilling / Tapping Capacity(S45C) | φ0.75-φ8/M1-M6(S45C) |
夾持能力 | Clamping?Capacity | ER16(?1--?10) |
最大行?程 | Max. Stroke | MAX?80mm |
可加工牙距 | Thread Pitch | 數控任意設定 |
重? ? 量 | Weight | 18kg（不含電機） |
是?否 維 護 | Whether to maintain | 免維護 |
傳動方式 | Pulley?type | 溝型，HT.D.-5M240*15 |
最大轉速 | Max. RPM | 12000rpm |
伺服電機功率 | Servo power | 0.75kw/0.4kw,220V |
?
? 消耗品 ??
主?軸 軸 承 | Spindle Bearing | 7002C*2,7001C*1 |
皮帶輪軸承 | Pulley Bearing | 6203ZZ*2 |
油? ? 封 | Seal | DKB-40,52*6×1 |
?
??加工能力?
型號 | 轉速rpm | 單軸及多軸加工能力 | 行程調節范圍 | ||||||
BD03 | 鉆孔 | 攻牙 | 1軸 | 2軸 | 最大行程 | 快進行程 | 加工行程 | ||
鋁 | 鋼 | 鋁 | 鋼 | ||||||
Max ?12000 | Max 3000 | M8 | M6 | M6 | M4 | 0~80 | 0~60 | 0~60 | |
注：最大回轉速度取決于動力單元轉速，??工作行程快進和加工行程可在YSA意薩動力頭控制系統中自由設定。
?
??產品特點
●本伺服動力頭配合YSA意薩數控式系統解決方案,可視化參數設定,操作輕松靈活
●可預先設定工作第一第二加工原點，提升加工效率
●本產品需要加工螺紋大小,牙距參數，均可隨意設定,可加工在能力內的任意類型螺紋
●高精密整體結構設計,大大減少主軸跳動,提高產品剛性,適合攻細牙或細孔
●馬達、皮帶輪座，可以360°回轉，適合各種裝配方法
