河北國纖復合材料有限公司是一家集產品研發、設計、生產、銷售、安裝、售后服務為一體的科技型企業。本公司以先進的生產工藝、嚴格的質量管理來生產玻璃鋼系列產品。依靠高科技推出高效、節能、環保精品，奉獻社會。宗旨“真誠奉獻、跟蹤服務、用戶至上、質量第一”，我們?nèi)w員工愿以?xún)?yōu)質的產品、一流的服務與國內外客戶共創輝煌。
產品信息：

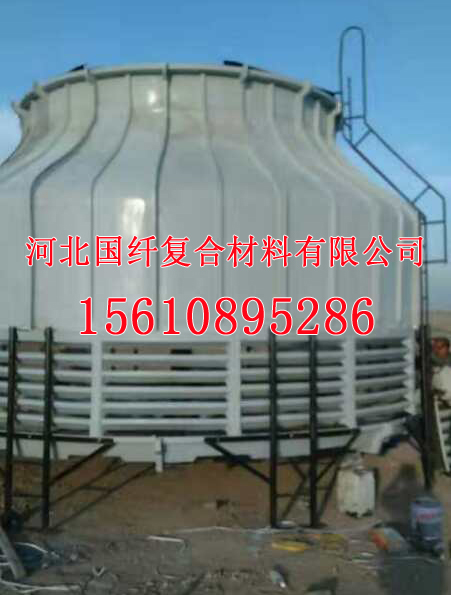

本產品在日常生活生產中的適用范圍越來越廣。圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用。
結構特征：
1.塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。
2.填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好，改性PVC斜波片，水的再分配能力大，阻力小，熱力性能好，耐高溫70℃低溫負50℃，阻燃好。
3.旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。
4.上塔體：型線合理，氣流平穩，材質優良，色澤鮮艷，表面膠衣樹脂內有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。
5.進風窗：裝有玻璃鋼百葉窗，減少濺水，氣流阻力小。
技術參數：
1、標準設計工況：干球溫度31.5℃，濕球溫度28℃，大氣壓力99400Pa，進水溫度42℃，出水溫度32℃；
2、層疊式高效圓塔專用填料的選用，使該類冷卻塔達到結構緊湊，占地面積小、布置靈活方便的設計目的；
3、采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；
4、超低噪聲冷卻塔于進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5dB(A)；
5、大量高強FRP結構件在該類冷卻塔上的應用使其具有防腐性能優良，使用壽命長的明顯優點；
冷卻塔的作用是將攜帶廢熱的冷卻水在塔體內部與空氣進行熱交換，使廢熱傳輸給空氣并散入大氣中。
它適合于對噪聲要求更嚴的地方。例如：賓館、醫院、公用建筑以及居民區較近的場合，它的基礎配管、電機功率與相應的低噪聲型冷卻塔相同，冷卻水量及風量與低噪聲型冷卻塔的相同。
工業型即中高溫冷卻塔，水濕降一般為10～25℃，該型增加了塔體直徑、風量、風壓、功率、填料高度等一系列措施，它適合于溫降較高的工業用水的冷卻，本次設計的工業型塔熱力性能上是富余的，在選用時請不要再留有余地，其代碼意義如下：
DBNL3－100型； D－低噪聲； B－玻璃鋼； N－逆流式； L－冷卻塔；3－第三次改型設計；100-標準工況的名義流量度100m3/h；GFNL3-100型；G－工業型中，高溫降； CDBNL3－100型；CD－為超低噪聲型；其它同上。
機械電子工業部第四設計研究院于1971年開始從事冷卻塔的研究及推廣工作，研制的成果多次獲得部級及省、市的優秀成果獎，重大科研成果獎。
節能型低噪聲、超低噪聲工業型冷卻塔是在總結76年BNL系列，80年BNL2系列的設計運轉經驗的基礎上，吸收國內外同類產品的先進技術，由機械電子工業部第四設計研究院和清華大學聯合設計的，超低噪聲塔的吸聲措施是與北京市勞動保護研究所聯合研究設計的。
選用及使用
選用時需知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度t,根據熱力性能曲線確定型號，如超出曲線可將要求提給四院，由電算研究塔型。
就材料的耐寒性而言，能適用于-50℃的地區，但是最冷月平均低于-10℃的地區，訂貨時應提出要求防結冰措施，出廠前可配有淋水導流環，使水不流到百葉窗上。
循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含有油污和機械性雜質，必要時采取滅藻及水質穩定措施。
逆流式冷卻塔（counter flow cooling tower）水流在塔內垂直落下,氣流方向與水流方向相反的冷卻塔。
定義：
可將水冷卻的一種裝置。水在其內與流過的空氣進行熱交換、質交換，致使水溫下降。
分類:
逆流式和橫流式
1）按噪聲等級分為：
普通型（P）、低噪聲型（D） 、超低噪聲型（C）、工業型（G）
2）根據塔體結構分類有方形塔和圓形塔。
設計選用要點：
1）冷卻塔應冷效高、能耗省、噪聲低、重量輕、體積小、壽命長、安裝維修簡單、飄水少。
2）選用的成品冷卻塔應符合《玻璃纖維增強塑料冷卻塔第2部分：大型玻璃纖維增強塑料冷卻塔》 GB 7190.2-1997中要求。
3）如設計工況與低溫型冷卻塔的標準工況的規定差距較大時，應根據產品樣本中提供的熱力性能曲線選定。
4）制造廠家所提供的熱力性能曲線，如采用模擬塔上的試驗數據整理繪制，則應根據模擬塔的試驗條件與設計塔的運行條件的差異，對模擬塔的試驗數據進行修正，修正系數0.80～1.00。
5）冷卻塔的位置，應與建筑物保持一定間距，并避免布置在熱源、廢氣和煙氣排放口附近，如不能滿足上述要求時，應采取技術措施，同時對熱力性能進行校核。
6）循環冷卻水中應不含油類及對玻璃鋼溶蝕的物質，水的濁度不應大于50mg/L。并應采取滅藻及水質穩定措施。
7）設計循環水量不宜超過成品冷卻塔的額定水量，如循環水量達不到額定水量的80% 時，應對選定的冷卻塔配水系統進行校核。
8）冷卻塔的數量宜與空調制冷機組數量相匹配。
9）根據《城市區域環境噪聲標準》GB3096-1993中對民用建筑噪聲控制要求，可通過噪聲的空間 衰減計算，選定低噪聲或超低噪聲冷卻塔，如仍不能滿足環境噪聲指標時，應進一步采取降噪措施。
10）宜在冷卻塔附近加設屋頂消火栓和沖洗設施，作為滅火和沖洗淋水填料和塔體內沉積 物之用。
11）冷卻塔材質應選用阻燃型，并符合防火要求，應在主要設備表和訂貨合同中標明。
12）選用成品冷卻塔時，應注意電氣控制的配合和協調。
冷卻塔選型時應考慮留有一定余地，在工程設計時一般按制冷機樣本所提供的冷卻循環水量的110%～115%進行選型。其原因主要有以下幾個方面： 1、冷卻塔設計時，濕球溫度為28℃，進水溫度37℃，出水溫度為32℃，冷卻水溫度（32℃）與濕球溫度（28℃）的差為4℃，而某些制冷機參數要求，制冷機進水溫度為30℃，對于南方地區，濕球溫度一般在27℃~29℃之間，冷卻后水溫難以達到30℃。 2、考慮到冷卻塔布置時，受周?chē)h(huán)境影響，冷卻效果達不到設計要求。例如，多塔布置濕空氣回流的影響，建筑物塔壁、對氣流通暢的影響。 3、冷卻塔自身質量會影響其熱工性能。目前，國產冷卻塔技術含量不高，市場準入條件低，有些廠家產品質量難以保證。冷卻塔在運轉一定時間后會出現填料塌陷、配水不均等，都影響到冷卻效果。在實際工程中經常出現冷卻塔出水溫度達不到設計參數要求的現象。 4、降低冷卻塔出水溫度，利于制冷機高效運轉。空調制冷機組用電量很大，遠遠高于冷卻塔循環水系統中風機的用電量。冷卻塔選型時適當放大，對于制冷機高效運轉、節約運轉費用有很大好處。
技術參數
適合中小型水量、多水源分散布置的循環冷卻水系統使用，布置十分靈活方便。
1、標準設計工況：干球溫度31.5℃，濕球溫度28℃，大氣壓力99400Pa，進水溫度42℃，出水溫度32℃；
2、層疊式高效圓塔專用填料的選用，使該類冷卻塔達到結構緊湊，占地面積小、布置靈活方便的設計目的；
3、采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；
4、超低噪聲冷卻塔于進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5dB(A)；
5、大量高強FRP結構件在該類冷卻塔上的應用使其具有防腐性能優良，使用壽命長的明顯優點；
6、小型冷卻塔采用旋轉式布水系統，結構簡單、布水均勻，進一步提高冷卻塔熱力性能，大型冷卻塔采用固定布水系統，進一步提高塔體的穩定性能；
7、旋轉式布水系統設置擋水板裝置，固定式布水系統設置收水器裝置，使冷卻塔的飄水損失降至0.01%以?xún)?nèi)；
8、圓塔結構本身賦予其良好的抗風壓性能，特別適用于沿海臺風地區使用，該類冷卻塔設計抗風能力達0.75KN/m2；
9、體積小、重量輕、結構簡單，安裝維護極為簡捷方便。
河北國纖復合材料有限公司專業加工生產:模壓玻璃鋼冷卻塔、噴霧冷卻塔、不銹鋼冷卻塔、閉式冷卻塔、水輪機冷卻塔 模壓各種大型玻璃鋼風筒 冷卻塔配件、風機、減速機、填料、收水器等；玻璃鋼采光板、玻璃鋼填料、收水器；大型冷卻塔工程設計、改造技術服務；
售后保證：
我公司始終把“依靠高科技、推出高效、節能、環保精品奉獻社會”作為企業理念，給用戶創造更大價值，公司的每一個產品都與改善生存環境，提高生活質量有著密切的關系，公司她不僅是在制造產品，她更是在創造現代文明。我們要把精品奉獻社會，所以“高效、節能、環?！北闶钱a(chǎn)品的靈魂與精髓之所在。
