一、原理

根據對信號檢測的原理超聲流量計可分為傳播速度差法(直接時差法、時差法、相位差法和頻差法)、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等。

超聲流量計和超聲波流量計一樣，因儀表流通通道未設置任何阻礙件，均屬無阻礙流量計，是適于解決流量測量困難問題的一類流量計，特別在大口徑流量測量方面有較突出的優點，它是發展迅速的一類流量計之一。

超聲波流量計采用時差式測量原理：一個探頭發射信號穿過管壁、介質、另一側管壁后，被另一個探頭接收到，同時，第二個探頭同樣發射信號被第一個探頭接收到，由于受到介質流速的影響，二者存在時間差Δt，根據推算可以得出流速V和時間差Δt之間的換算關系V=(C2/2L)×Δt，進而可以得到流量值Q

二、特點

◆獨特的信號數字化處理技術，使儀表測量信號更穩定、抗干擾能力強、計量更準確。

◆無機械傳動部件不容易損壞，免維護，壽命長。

◆電路更優化、集成度高、功耗低、可靠性高。

◆智能化標準信號輸出，人機界面友好、多種二次信號輸出，供您任意選擇。

◆管段式小管徑測量經濟又方便，測量精度高。

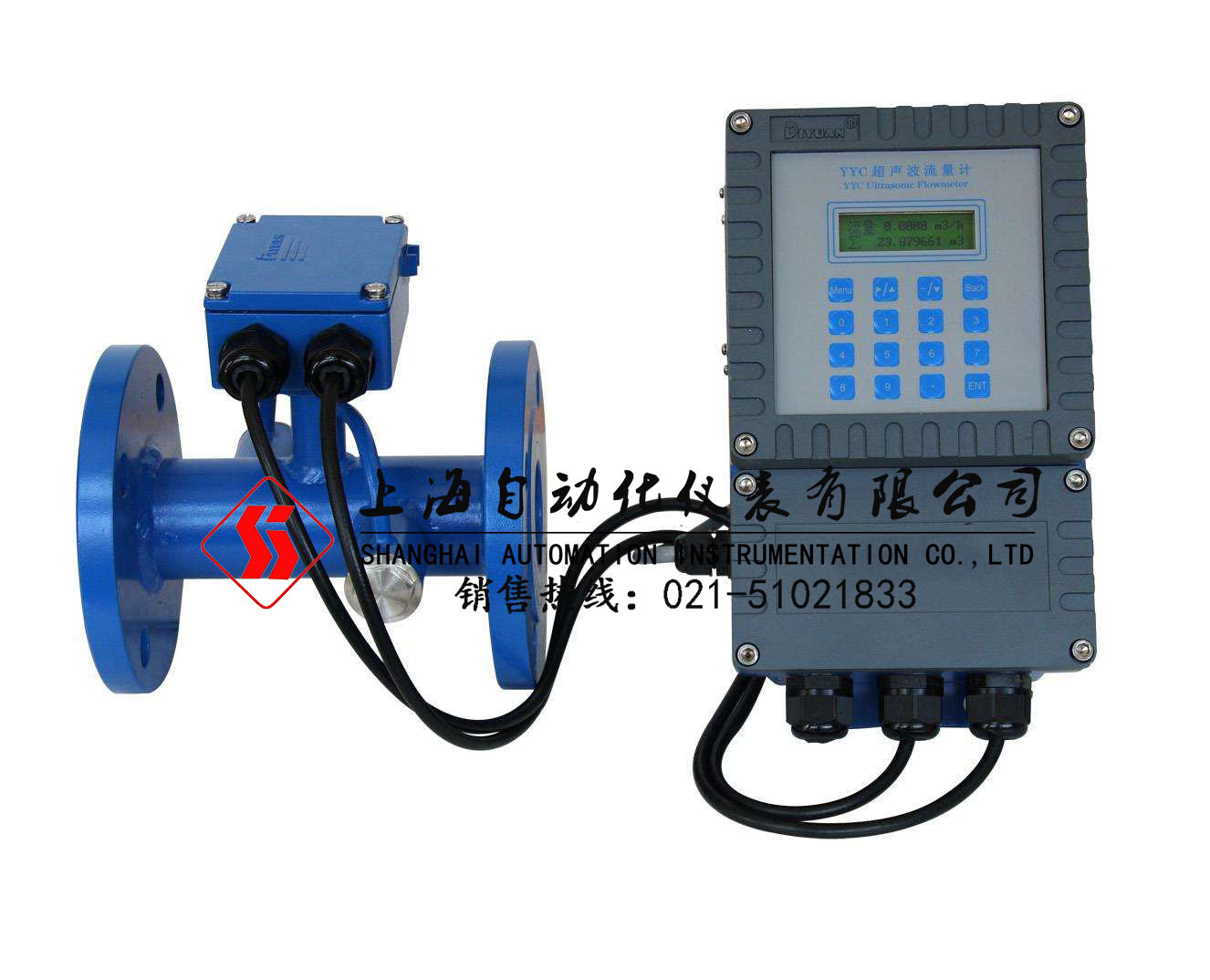

外夾式超聲波流量計AFTU-2W的技術參數如下：

安裝方式：掛墻式

流速范圍：0~5m/s

準確度：測量值的±1%

重復性：0.2%

鍵盤：16（4×4）輕觸按鍵

顯示屏：20×2點陣字符背光液晶顯示

電源：10~36VDC/1Amax

外殼材質：PC/ABS塑料

防護等級：IP65

環境溫度：-10℃~+50℃

輸出：頻率輸出0-5kHz，OCT方式：4-20mA輸出

通訊：RS-485通訊接口，支持Modbus協議

特點：

可做非接觸式測量

無流動阻撓測量,無壓力損失

可測量非導電性液體

量程比寬，用途廣泛

多種功能主機，攜帶方便

三、功能

下載測量值/記錄, 圖形顯示, 格式轉換操作系統: WindowsTM ；過程輸出(可選)輸出與主設備電隔離輸出組數視輸出類型而定. 電流范圍: (0/4-20) mA精度: 0.1%讀數± 15μA有源輸出: Rext < 500??無源輸出: Uext < 24V, Rext < 1k??電壓范圍: (0~1) V或(0~10) V精度: 0~1V: 0.1%讀數± 1mV0~10V: 0.1%讀數± 10mV儀表阻抗: Ri = 500??頻率范圍: 0~1kHz或0~10kHz集電極開路: 24 V/4mA開關量集電極開路: 24 V/4mA干簧繼電器: 48 V/0.1A功能,如狀態輸出: 上下限, 符號變化或出錯脈沖輸出: 值: (0.01~1000)units寬度: (80~1000)ms過程輸入(可選)輸入與主設備電隔離, 最多4組輸入.溫度類型: Pt100, 四線制范圍: -50℃~400℃分辨率: 0.1 K精度: ± (0.02K + 0.1%讀數)電流范圍: 有源: (0~20)mA無源: (-20~20)mA精度: 0.1%讀數± 10 A有源輸入: Ri = 50??無源輸入: Uext < 24V, Rext < 1k??電壓范圍: (0~1) V或(0~10) V精度: 0~1V: 0.1%讀數± 1mV0~10V: 0.1%讀數± 10mV儀表阻抗: Ri= 1M夾裝式探頭

適用口徑: DN6-DN6500適用溫度: -30 to 400℃ (適用防爆區).測厚探頭（可選）測量范圍: (1.0 - 200) mm分辨率: 0.01 mm線性度: 0.1 mm標準型: -20℃ to +60℃高溫型: 0℃ to +200℃短時間可達+540℃應用領域

四、參數介紹

管段式傳感器參數
