| 產品參數 | |||
|---|---|---|---|
| 品牌 | muRata | ||
| 系列 | BLM | ||
| 零件狀態 | 在售 | ||
| 濾波器類型 | EMI | ||
| 尺寸 | 0402060308051206 | ||
| 產地 | 日本 | ||
| 交期 | 3天 | ||

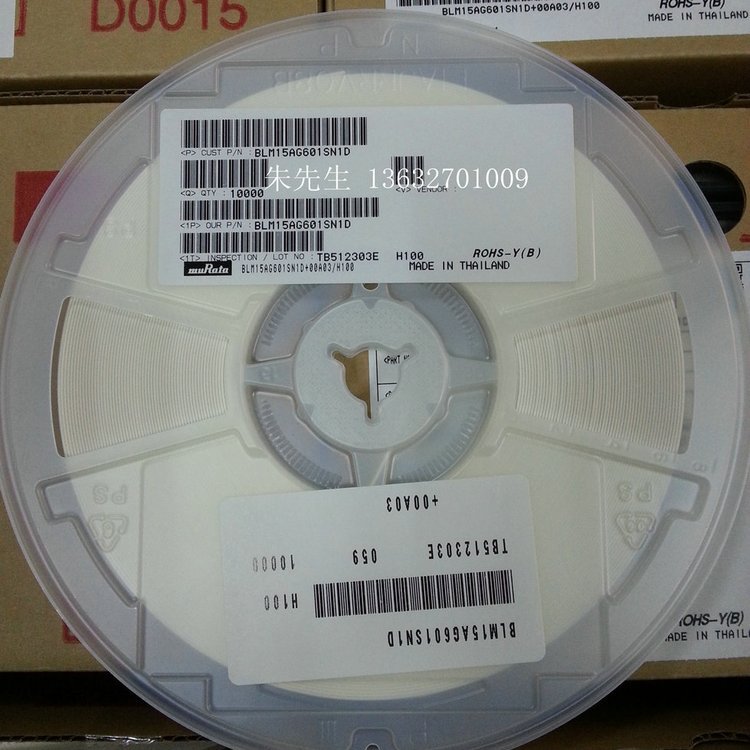

| 包裝方式 | 卷帶盤裝 | ||
| 形狀 | SMD | ||
| 阻抗公差 | -25 | ||
| 溫度范圍 | -55度to 125度 | ||
| 電路數目 | 1 | ||
| 數量 | 9999 | ||
| 封裝 | 貼片式 | ||
| 批號 | 2年內 | ||
| 可售賣地 | 全國 | ||
| 用途 | 濾波靜噪 | ||
| 型號 | BLM型 | ||
村田BLM系列貼片磁珠：滿足不同電路需求的EMI濾波器
磁珠于抑制信號線、電源線上的高頻噪聲和尖峰干擾，還具有吸收靜電脈沖的能力。
磁珠用來吸收超高頻信號，像一些RF電路，PLL，振蕩電路，含超高頻存儲器電路都需要在電源輸入部分加磁珠。
磁珠有很高的電阻率和磁導率，等效于電阻和電感串聯，但電阻值和電感值都隨頻率變化。
村田磁珠特性：
1．高阻抗值。
2．耐焊接性和可焊性，優適合于浸焊和再流焊。
3．符合EIA標準，適合自動機裝配。
4．適用于消除和抑制EMI/RFI。
村田（muRata）磁珠屬于EMI靜噪元件,也同屬于靜噪濾波器，學名叫片狀鐵氧體磁珠，等效于電阻和電感串聯在電路中，阻值和電感值都由電路中頻率變化而變化，在有高頻通過時，表現出阻性，從而發揮出過濾高頻的濾波器作用。磁珠的單位是歐姆，是按照它在某一頻率下產生的阻抗來標稱的。磁珠的數據參數表?(DATASHEET)?上，一般會提供頻率和阻抗的特性曲線圖，常以?100MHz?為標準。
村田磁珠功能：
消除存在于傳輸線結構（電路）中的RF噪聲，RF能量是疊加在直流傳輸電平上的交流正弦波成分，直流成分是需要的有用信號，而射頻RF能量卻是無用的電磁干擾沿著線路傳輸和輻（EMI）。要消除這些不需要的信號能量，使用片式磁珠扮演高頻電阻的角色（衰減器），該器件允許直流信號通過，而濾除交流信號。
村田磁珠常用型號如下:
0201(0603)尺寸系列?BLM03AG100SN1D?BLM03AG601SN1D?BLM03AG102SN1D?BLM03BD601SN1D
BLM03AG241SN1D?BLM03AG121SN1D
0402(1005)尺寸系列BLM15AX102SN1D?BLM15AG102SN1D?BLM15AG221SN1D?BLM15AG601SN1D
BLM15AG700SN1D?BLM15BB121SN1D?BLM15BB220SN1D?BLM15BB470SN1D?BLM15BB750SN1D
BLM15BD102SN1D?BLM15BD182SN1D?BLM15BD221SN1D?BLM15BD601SN1D?BLM15EG221SN1D
BLM15HB221SN1D?BLM15HD102SN1D?BLM15HD182SN1D?BLM15HG601SN1D?BLM15PG100SN1D
0603(1608)尺寸系列BLM18AG102SN1D?BLM18AG121SN1D?BLM18AG221SN1D?BLM18AG601SN1D
BLM18BB750SN1D?BLM18BD252SN1D?BLM18HG102SN1D?BLM18PG121SN1D?BLM18PG121SN1D
BLM18PG181SN1D?BLM18PG330SN1D?BLM18PG471SN1D?BLM18PG600SN1D
0805(2012)尺寸系列BLM21AG601SN1D?BLM21PG221SN1D?BLM21PG300SN1D?BLM21PG331SN1D
1206(3216)尺寸系列BLM31PG121SN1L?BLM31PG330SN1L?BLM31PG391SN1L?BLM31PG601SN1L
1806(4516)尺寸系列BLM41PG750SN1L?BLM41PG181SN1L?BLM41PG471SN1L?BLM41PG102SN1L
