| 產品參數 | |||
|---|---|---|---|
| 品牌 | 電連ECT | ||
| 封裝/規(guī)格 | SMD | ||
| 連接器類型 | 同軸連接器板端 | ||
| 觸頭鍍層 | 金 | ||
| 包裝 | 盤裝 | ||
| 最小包裝量 | 3000 | ||
| 產品系列 | USS天線插座 | ||
| 連接器樣式 | 同軸連接器 | ||
| 頻率-值 | 0g~6g | ||
| 阻抗 | 50Ω | ||
| 安裝類型 | 貼片 | ||
| 基體表面 | 銅鍍金 | ||
| 觸頭材料 | 銅 | ||
| 制作工藝 | 無 | ||
| 特性 | 天線信號連接 | ||
| 應用范圍 | 電腦 | ||
| 手機 | |||
| 手表 | |||
| WIFI等 | |||
| 數量 | 800000 | ||
| 批號 | 1年內 | ||
| 封裝 | 貼片盤裝 | ||
| 可售賣地 | 全國 | ||
| 型號 | 818000157 | ||
優(yōu)勢供應電連ECT品牌818000157射頻插座
交期短，庫存充足，價格好，可提供技術支持。
818000157射頻插座是3代USS同軸連接器，也稱IPEX插座，長寬都是是1.7mm，高度0.82mm，外殼鍍銀。

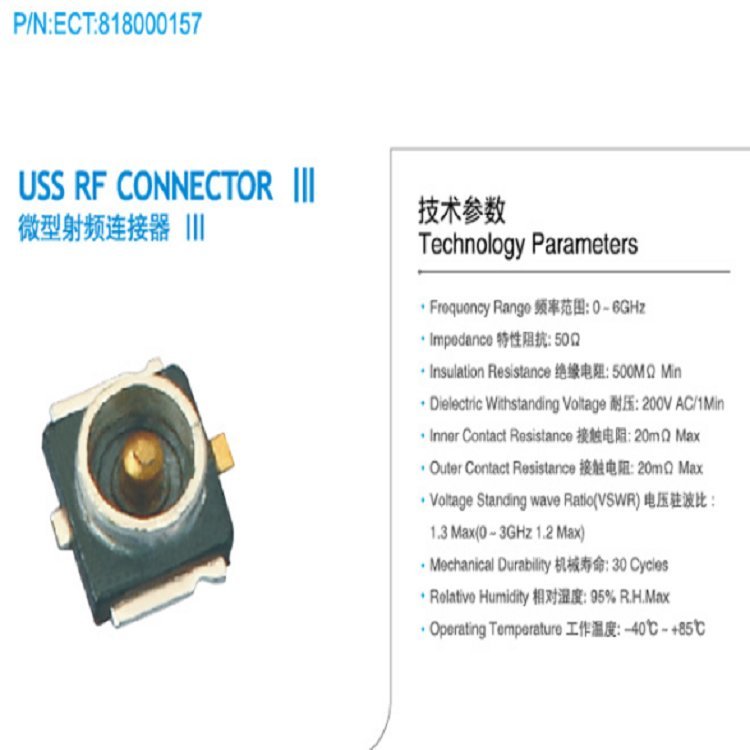

外觀圖片如下：
.jpg)
本產品為超小表面貼裝產品（USS RF 3 代插座），適用于RF 電路微帶同軸傳輸轉接口,應用于移
動電話, 無線網絡, 袖珍型PCI, 藍牙,掌上電腦, 定位系統(tǒng), 電子測量儀器等等。
Technical Parameters(技術參數)
2.1 Rated Voltage(額定電壓) 60VAC（R.M.S）
2.2 Frequency Range(頻率范圍) 0～6GHz
2.3 Nominal Characteristic Impedance (特性阻抗) 50Ω
2.4 Operating Temperature(工作溫度) -40℃～ 90℃
2.5 Operating Humidity(工作濕度) 90 MAX
3、Electric Perbance (電氣性能)
3.1 Insulation Resistance(絕緣阻抗) 500MΩ
3.2 Dielectric Withstand Voltage(耐電壓) 200VAC for 1 Minute
3.3 Contact Resistance(接觸阻抗)
3.3.1 Inner Contact(內導體) Initial(初始) : 20 mΩ max
After(測試后):25 mΩ max
3.3.2 Outer Contact(外導體) Initial(初始) : 10 mΩ max
After(測試后):15 mΩ max
外型尺寸圖如下圖所示：
818000157射頻插座采用卷帶包裝，每包裝3000只。
電連ECT品牌的USS系列同軸連接器型號主要有：
818000071? 818000281? 818000368? 818000117? 818000006
818000158? 818000068? 818000976? 818000157? 818000531
818000931? 818000500? 818002131等
型號眾多，有任何需要請與我們的銷售代表聯系。
