| 產品參數 | |||
|---|---|---|---|
| 品牌 | 電連 | ||
| 連接器類型 | 同軸連接器 | ||
| 觸頭鍍層 | 金 | ||
| 包裝 | 盤裝 | ||
| 最小包裝量 | 1000 | ||
| 產品系列 | USS1代座子 | ||
| 連接器樣式 | 同軸連接器 | ||
| 頻率-值 | 0g~6g | ||
| 阻抗 | 50Ω | ||
| 安裝類型 | 貼片 | ||
| 基體表面 | 銅鍍金 | ||
| 觸頭材料 | 銅 | ||
| 制作工藝 | 無 | ||
| 特性 | 天線信號連接 | ||
| 應用范圍 | 手機、無線網絡、藍牙、電子產品等 | ||
| 數量 | 2000000 | ||
| 批號 | 1年內 | ||
| 封裝 | 貼片盤裝 | ||
| 可售賣地 | 全國 | ||
| 型號 | 818000071 | ||
供應電連ECT品牌USS射頻插座818000071
本射頻插座是1代IPEX插座，高度1.25mm，長寬都為3mm，三焊腳，外殼鍍銀。
本產品為超小表面貼裝（USS RF），適用于RF 電路微帶同軸傳輸轉接口,
應用于移動電話, 無線網絡, 袖珍型PCI, 藍牙,掌上電腦, 定位系統, 電子測量?jī)x器, 等等
Technical Parameters(技術參數)
2.1 Rated Voltage(額定電壓) 60VAC（R.M.S）
2.2 Frequency Range(頻率范圍) 0～6GHz
2.3 Character Impedance (特性阻抗) 50Ω
2.4 Operate Temperature(工作溫度) -40℃～ 90℃
2.5 Operate Humidity(工作濕度) 90 MAX
3、Electric Perbance (電性能)
3.1 Dielectric Resistance(絕緣阻抗) 500MΩ
3.2 Dielectric Withstand Voltage(耐電壓) 200V AC 1Min
3.3 Contact Resistance(接觸阻抗)
3.3.1 Inner Contact(內導體) Initial(初始) : 20 mΩ max
After(測試后):25 mΩ max
3.3.2 Outer Contact(外導體) Initial(初始) : 10 mΩ max
After(測試后):15 mΩ max

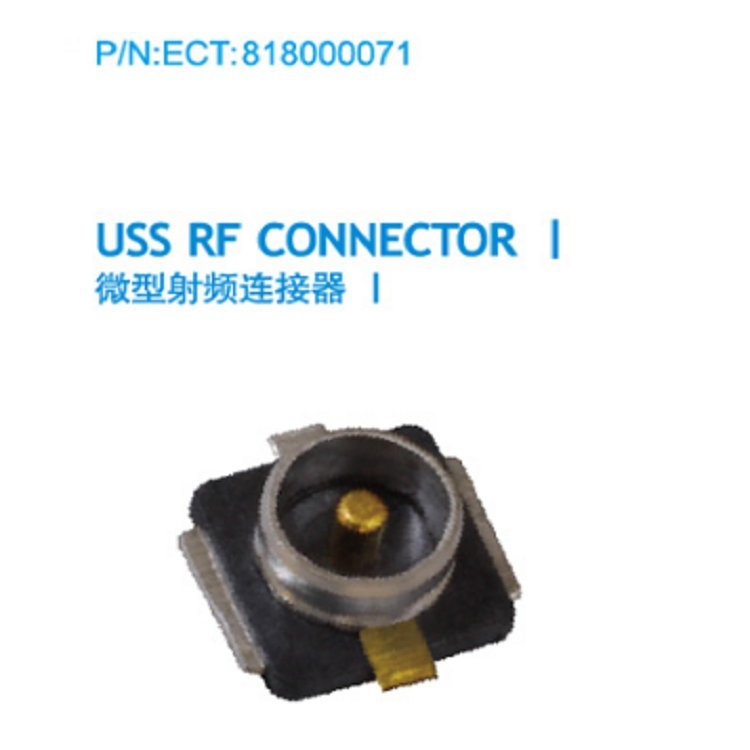

下面是818000071射頻插座的外觀圖片與尺寸圖：.jpg)
818000071射頻插座采用卷帶外裝方式，每卷1000只。
常備庫存，交期3個工作日左右。
電連ECT的產品我們都有銷售，常用的USS系列射頻插座型號有：
818000071? 818000281? 818000368? ?818000117? ?818000006
818000158? 818000068? 818000976? ?818000157? ?818000531
818000931? 818000500
歡迎與我們的銷售代表聯系。
