| 產品參數 | |||
|---|---|---|---|
| 品牌 | 正業 | ||
| 操作方式 | 遙桿控制 | ||
| 測量行程 | 未知mm | ||
| 可售賣地 | 全國 | ||
| 型號 | XK32 | ||

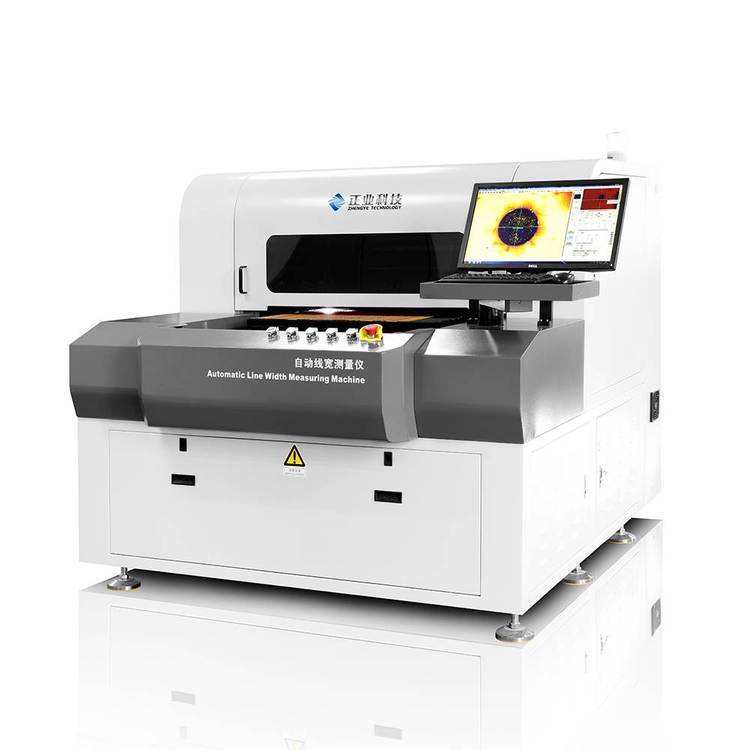

正業科技PCB線路板自動線寬檢測儀XK32
用途：
自動線寬測量儀XK32適用于檢測PCB內、外層蝕刻后（上綠油前）線路的上幅及下幅跨寬度、也可測量蝕刻線與線之間距離、孔到邊線距離、以及圓孔、盲孔直徑等；并適用于IC晶片和LCD等線寬線距的測量。
特征：
1、自動定位測量：支持用戶端導入DXF資料、用戶可根據XDF文件自定義測量位置信息、生成自動測量程序后可導入軟件進行自動測量；
2、自動對焦：自動運行測量時、成像系統自動對焦，保證測量位置清晰準確；
3、自動切換倍率：采用自動變倍鏡頭、無需人工切換、可軟件實現在線切換倍率；
4、導航定位：具備導航影像定位功能；
5、自動尋邊：自動測量時可自動抓線、上下幅線寬、線距、圓直徑等；
6、數據統計功能：具備EXCEL數據存檔及統計功能，及自動導出數據。
.jpg)
技術參數：
項目
| 規格
|
外形
| 1700mmx2050mmx1600mm
|
鏡頭
| 0.7~4.5自動變倍鏡頭
|
光源
| LED環形光
|
測量尺寸范圍
| ≦600mm×650mm
|
導航定位
| 具備ccd導航快速定位功能
|
線寬測量精度
| 1x=3um 2x=2um 3x=1um 4x=1um 注：通常使用3x倍率，以標準片認證精度
|
線寬測量范圍
| 小 20um - 1200um
|
測量窗口視野范圍
| 0.7x=3.5mm 1x=3.2mm 2x=2.2mm 3x=1.5mm 4x=1.0mm 注：視野偏差范圍±5以內
|
運行模式
| 可編程保存后調取程序進行批量自動運行測量
|
測量尋邊方式
| 具備手動和自動尋邊功能
|
數據統計功能
| 具備EXCEL數據存檔及統計功能，及自動導出數據
|
操作溫度
| 20℃~40℃
|
相對濕度
| 40~70
|
電源
| 3P/AC380 N PE/50Hz/5kW
|
重量
| 約1750kg(不含電腦）
|
.jpg "正業科技PCB線路板自動線寬檢測儀XK32")
