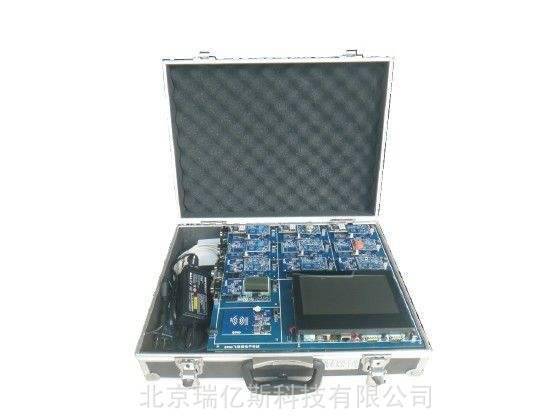

IJ-A754測控電路綜合實驗箱是由信號產生電路、信號放大電路、信號運算電路、信號調制解調電路、信號分離電路、電阻鏈分相細分電路、鎖相環電路、可控硅調壓電路等部分組成，本實驗系統適用于儀器、測控及儀器、機械工程等相關的教學。

一、主要功能模塊

??1．直流穩壓電源：±5v／0.，±12V／0.和兩路0V～±12V／0.穩壓電源。

??2．函數信號發生器：頻率范圍2Hz～2MHz輸出幅度峰峰值為0～7Vp-p，可輸出正弦波、方波、三角波共三種波形，由波段開關切換選擇，輸出頻率分四個頻段選擇。

??3．六位數顯頻率計：本頻率計的測量范圍為1Hz至10MHz，有六位LED數碼管予以顯示，可監示信號源的輸出頻率及外測輸入信號的頻率。

??4．豐富的實驗?zāi)K：如通用電路單元，差動放大單元，同相交流放大單元，雙／三高共模抑制比放大電路單元，頻率調制／鑒頻單元，調幅／解調單元，反相滯回比較器，窗口比較器，開關電容濾波器，全波整流單元，自舉組合電路，移相電橋單元，脈寬調制單元，開關式調制單元，波形轉換單元，全波相敏檢波單元，分頻單元，負載單元，電阻鏈分相細分電路單元、鎖相環單元、可控硅調壓單元等模塊化方便實驗教學。

二、實驗項目

1．差動放大器實驗? ? ? ? ? 10．開關電容濾波器實驗

2．信號放大電路實驗? ? ? ?11．開關式相乘調制及解調實驗

3．信號運算電路實驗???????12．整流全波檢波實驗

4．電壓比較器實驗??????????13．開關式全波相敏檢波實驗

5．電阻鏈分相細分實驗? ? ?14．鎖相環單元實驗

6．幅度調制及解調實驗? ? ?15．分頻器實驗????

7．調相電橋?qū)嶒? ? ? ? ? ? ?16．鎖相倍頻實驗

8．脈寬調制電路實驗? ? ? ? 17．可控硅觸發調壓實驗

9．調頻及鑒頻實驗

實驗一差動放大器實驗

一、實驗?zāi)康?/p>

1．加深對差動放大器性能的理解。

2．學習差動放大器的主要性能指標的測試方法。

二、實驗原理

圖1-1是差動放大器的實驗電路圖。它由兩個元件參數相同的基本共射放大電路組成。當開關K撥向左邊時，構成典型的差動放大器。調零電位器Rp用來調節T1，T2管的靜態工作點，使得輸入信號Ui＝0時，雙端輸出電壓Uo=0。

圖1-1差動放大器實驗電路圖

當開關K撥向右邊時，構成具有恒流源的差動放大器。它用晶體管恒流源代替發射極電阻Re，可以進一步提高差動放大器抑制共模信號的能力。

1．靜態工作點的估算

典型電路： ???????????（認為UB1=UB2≈0）；IC1=IC2=?IE

恒流源電路： ???????????????????????????；

2．差模電壓放大倍數和共模電壓放大倍數

當差動放大器的射極電阻RE足夠大，或采用恒流源電路時，差模電壓放大倍數Ad由輸出端方式?jīng)Q定，而與輸入方式無關。

雙端輸出：RE=∞，W電位器在中心位置時，

單端輸出：

當輸入共模信號時，若為單端輸出，則有

若為雙端輸出，在理想情況下

，實際上由于元件不可能完全對稱，因此Ac也不會等于零。

3．共模抑制比

為了表征差動放大器對有用信號（差模信號）的放大作用和對共模信號的抑制能力，通常用一個綜合指標來衡量，即共模抑制比

或

差動放大器的輸入信號可以用直流信號也可以用交流信號。

三、實驗設備

????1、CX2現代傳感器與檢測群體課程實驗平臺

2．測控電路掛箱Ⅰ（IJ-A754）

說明：本實驗中實驗平臺上所用到的資源：智能直流電壓表、低頻信號源或LM1602脈沖信號發生器；掛箱上所用到的資源：U12

四、實驗內容及步驟

1、接通IJ-A754掛箱上的電源，即把掛箱上的電源插孔與實驗平臺上的電源用雙頭線對應連接，并用智能直流電壓表觀測平臺上的直流電壓輸出是否正常，掛箱的指示燈是否正常，如果不正常，則需要檢測。只有電壓正常以后，方可進行下一步實驗。

2．典型差動放大器性能測試

把U12差動放大器單元的開關撥向左邊構成典型差動放大器。

(1) 放大器調零

放大器輸入端的“ ”、“-”兩端與地短接，用智能直流電壓表觀測輸出電壓U0，調節調零電位器101，使U0=0。調節要仔細，力求準確。（注意：本掛件的所有單元共地）。

(2)測量差模電壓放大倍數

將函數信號發生器的信號加入本單元的Ui端的“ ”與地之間，使之輸出頻率為1KHz左右的正弦波信號，逐漸增大輸入電壓Ui（大約200mV），用示波器觀測輸入、輸出波形，在U0輸出波形無失真的情況下，用交流毫伏表測量Ui，U0 ，U0-，U0對地之間電壓，記入表1-2中，并觀察Ui，U0 ，U0-之間的相位關系。

(3)測量共模電壓放大倍數

將放大器的輸入端“ ”端和“-”端短接輸入信號，構成共模輸入方式，調節函數信號發生器，使之輸出信號f=1KHz，1V的正弦信號，用示波器觀測輸入、輸出波形，在輸出電壓無失真的情況下，用交流毫伏表測量U0 、U0-的值，記入表1-2，并觀察Ui，U0 ，U0-之間的相位關系。

?表1-2

(3）測量共模電壓放大倍數

將放大器的輸入端“ ”端和“-”端短接，信號源接輸入端“ ”端 和地之間，構成共模輸入方式，調節功率信號發生器，使之輸出信號f=1KHz，1VP-P的正弦信號，用示波器觀測輸入、輸出波形，在輸出電壓無失真的情況下，用交流毫伏表測量U0 、U0-的值，記入表1-2，并觀察Ui，U0 ，U0-之間的相位關系。

2．具有恒流源的差動放大電路性能測試

將圖1-1電路單元中的開關撥向右邊，構成具有恒流源的差動放大電路。重復步驟（2），（3），并將結果記入表1-2。?

五、思考題? ? ? ? ? ?

1．測量靜態工作點時，放大器輸入端“ ”端及“-”端與地應連接？
