降低測試復雜性、簡化工作流程和直觀的用戶界面讓電池測試變得簡單。
1Fluke BT-521 不隨附 BTL20
利用 Fluke 電池分析儀，您可以快速而輕松地定義測量的上下閾值或容限范圍。在測試過程中，將測量值與預定義的閾值自動進行比較，每次測量后生成“通過、“失敗或“警告指示?？梢源鎯?10 組閾值，并且閾值指示的確定取決于以下條件：
Fluke 電池管理軟件讓您可以快速而輕松地將數據從蓄電池分析儀導入 PC。測量數據和電池檔案信息通過管理軟件進行存儲和歸檔，并可用于對比結果、電導之間切換結果以及進行趨勢分析?？墒褂盟袦y量數據、電池檔案和分析信息輕松地生成報告。

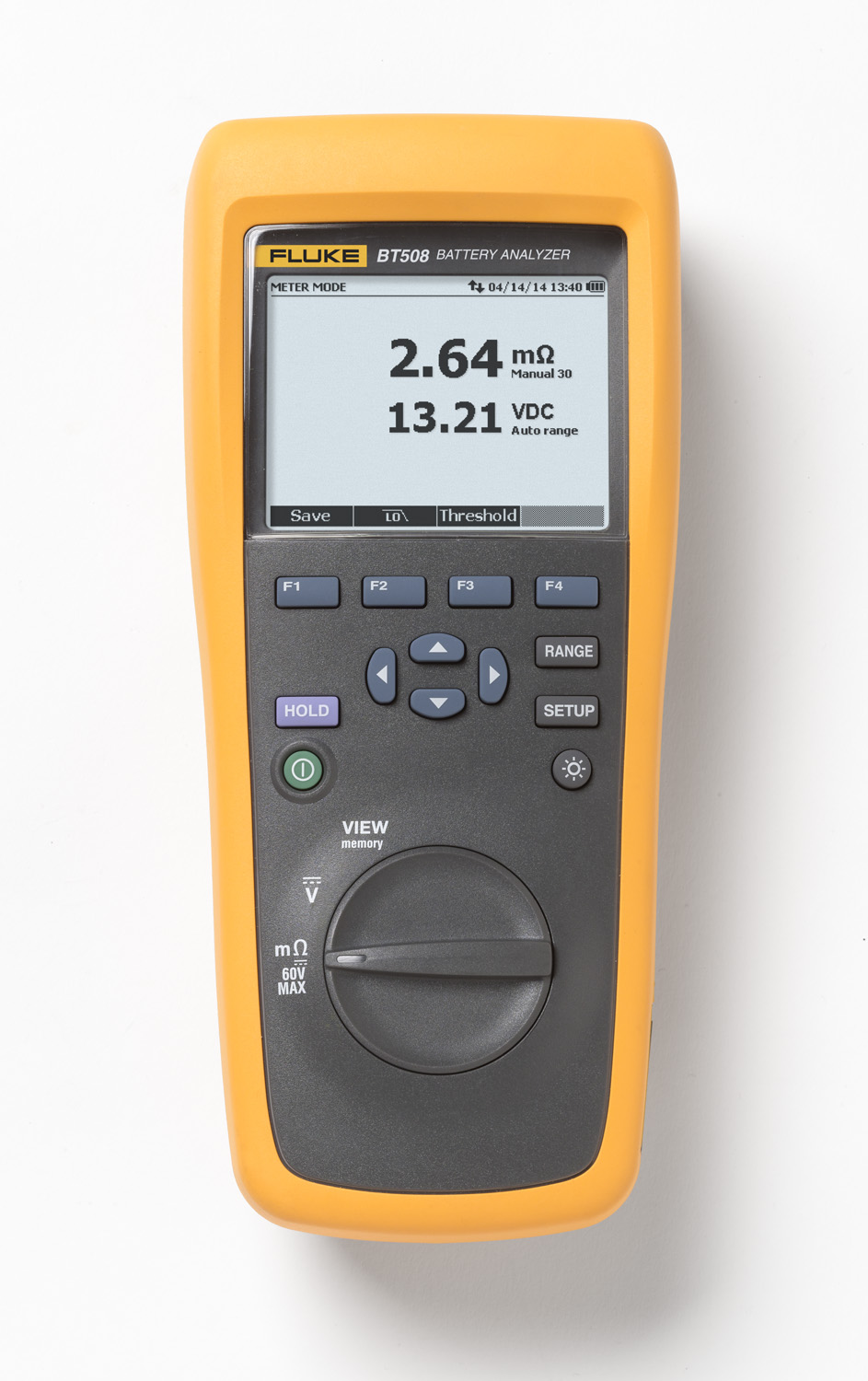

Fluke BT508 蓄電池內阻分析儀
Fluke BT510 電池分析儀
Fluke BT520 電池分析儀
Fluke BT521 電池分析儀
Fluke BT510 主要特點：
Fluke BT520 主要特點：(用于測量放置于電池機架或空間狹小的蓄電池）
Fluke BT521 主要特點：（特別適用于需要同步精確測量溫度的用戶）
2 目前并不兼容于 Fluke Connect™ 應用
電壓和電阻閾值
電壓
電阻
> 電壓下限
< 電壓下限
< 參考值
> 參考值和
< 參考值 x
（1+警告 %）
參考值 x（1+失?。?
通過
失敗
通過
警告
失敗
Fluke 電池管理軟件
功能
量程
分辨率
精度
BT508
BT510
BT520
BT521
電池電阻1
3 mΩ
0.001 mΩ
1% + 8
●
●
●
●
30 mΩ
0.01 mΩ
0.8% + 6
●
●
●
●
300 mΩ
0.1 mΩ
0.8% + 6
●
●
●
●
3000 mΩ
1 mΩ
0.8% + 6
●
●
●
●
Vdc
6 V
0.001 v
0.09% + 5
●
●
●
●
60 V
0.01 v
0.09% + 5
●
●
●
●
600 V
0.1 v
0.09% + 5
●
●
●
●
1000 v
1V
0.09% + 5
●
Vac（45 Hz 到 500 Hz，800 Hz 濾波器）
600 v
0.1 v
2% + 10
●
●
●
頻率（顯示 Vac 和 Aac）2
500 Hz
0.1 Hz
0.5% + 8
●
●
●
交流電壓紋波（最大 20KHz）
600 mV
0.1 mV
3% + 20
●
●
●
6000 mV
1 mV
3% + 10
●
●
●
Adc/Aac（使用 Fluke i410 附件）
400 A
1:00 AM
3.5% + 2
●
溫度
0°C 至 60°C
1°C
2°C (4 °F)
●
萬用表模式
每個測試檔位可以存儲 999 組帶有時間戳的數據
序列測量模式
可存儲 100 個檔案 每個檔案可同時存儲 450 節電池數據、8 輪放電電壓、20 個直流電 壓測試點數據、20 個交流電壓測試點數據、20 個紋波電壓測試點數據和 20 個電流測試點數據。
1 測量基于交流注入法。注入源信號小于 100 mA、1 kHz。
2 觸發電平 VAC：10 mV；Aac：10 A
測量模式
BT508
BT510
BT520
BT521
電阻 (mΩ)
●
●
●
●
電池電壓
●
●
●
●
直流電壓
●
●
●
●
直流電壓和頻率 (Hz)
●
●
●
紋波電壓
●
●
●
電池負極柱溫度
●
直流和交流電流（和頻率）
●
萬用表模式
●
●
●
●
序列測量模式
●
●
●
放電電壓管理
●
●
●
自動測量保存
●
●
●
無線通信
●
內存查看
●
●
●
●
通用技術指標
尺寸（高 x 寬 x 深）
22 cm x 10.3 cm x 5.8 cm (9 in x 4 in x 2 in)
重量
850 g (1.9 lb)
屏幕尺寸
7.7 cm x 5.6 cm (3 in x 2.2 in)
接口
USB mini
保修期
3 年
環境規格
工作溫度
0°C 至 40°C
存放溫度
-20°C 至 50°C
鋰電池充電溫度
0°C 至 40°C
工作濕度
無冷凝 (<10°C)
相對濕度 <= 80%（10°C 至 30°C）
相對濕度 <= 75%（30°C 至 40°C）
海拔高度（操作）
海拔 2000 米內
海拔高度（存儲）
海拔 12,000 米內
IP 等級
IP40
無線射頻
FCC ClassA
振動
MIL-PRF-28800F： 2 級
沖擊
1 米跌落
溫度系數
大于 28°C，低于 18°C，每度加上 0.1× 規定精確度
安全標準
CATIII 600V, 1000Vdc MAX
電磁兼容性 (EMC)
IEC 61326
ROHS
中國，歐洲
防護等級 2
污染等級 II
電池標準
UN38.3
UL2054
IEC62133
2G per IEC68-2-26, 25G, and 29
型號名稱
描述
Fluke BT508
包括：
Fluke BT510
包括：
Fluke BT520
包括：
Fluke BT521
包括：
