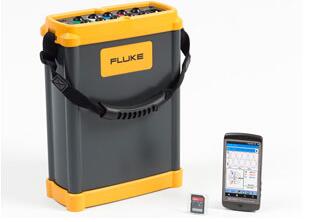

應用
長期分析: 找出難以發現的或間歇性的問題；監控關鍵設備，捕捉電能質量事件，從而與設備故障聯系起來
電能質量調查: 量化整個設施各部分的電能質量，并通過專業報告記錄結果
符合質量要求: 驗證進線口處的輸入電能質量
設備安裝/調試: 在安裝前設定電能系統的性能基準，以確保符合質量要求
技術指標
電能質量測量標準
符合
IEC 61999-1-4 Class 1，IEC 61000-4-30 A 或 B 類（取決于測量功能），IEEE519，IEEE1159，IEEE1459 和 EN50160
時鐘/日歷
閏年，二十四小時制
實時時鐘準確度
每天誤差不超過 ± 1 秒
內存數據容量
至少 2 GB
最長記錄周期
至少 31 天
測量時間控制
自動
最大事件數量
僅受內存大小的限制
電源要求
100 至 240 V rms ± 10 %，47-63 Hz，40 W
斷電時工作時間（內部 UPS 操作）
5 分鐘/斷電，再次充電可工作時間總長 60 分鐘
尺寸
215 毫米 x 310 毫米 x 35 毫米（8.5 英寸 x 12.2 英寸 x 3.5 英寸）
重量
6.3 千克（14 磅）
輸入
測量類型
單相+零線，單相 IT無零線，單相分相，三相Y型，三相三角型，三相 IT，三相 High Leg，三相 Open Leg，2 元三角型、，21/2 元Y型
輸入通道
電壓: 4 通道，交流/直流
電流: 5 通道
電壓通道
輸入阻抗: 2 MΩ
輸入電容: < 2 0 pF
電流輸入特征
2 V rms = 滿度，鐵磁 CT 的輸入阻抗為 1 MΩ，對于柔性 CT 呈現低阻
測量方法
同步對電壓和電流進行數字采樣。 數字PLL與采樣同步，在電壓下跌期間使用內部頻率參考
同步和采樣
PLL 同步源
對于Y型電源，PLL同步至A-N電壓；對于三角型電源，同步至A-B。 所有的電源類型均可分類為Y型或三角型。
PLL 鎖相范圍
42.5 至 69 Hz
采樣頻率
電壓和電流: 256 次采樣/周期；符合 IEC 61000-4-7 標準的間諧波: 2560點/10周期（50 Hz）；3072點/12周期（60 Hz）；瞬變電壓: 5 MHz
A/D 分辨率
電壓和電流: 24 位
瞬時電壓: 14 位
電壓和電流測量
電壓測量范圍
交流電壓: 1000 V rms ± 10 % 超量程
直流電壓: ± 1000 V + 10 % 超量程
電壓峰值因子
3 或更小
電流測量范圍
視所用的電流探頭而定
電流峰值因子
4 或更小
RMS 電壓
測量類型
真有效值連續計算: 每個周期、每 1/2 周期以及每 10 或 12 個周期，頻率分別為 50 或 60 Hz，符合 IEC 61000-4-30 標準的要求。
測量誤差
交流: ± 0.2 % 讀數 ± 0.1 % 滿度，大于 50 V rms
直流: ± 0.5 % 讀數 ± 0.2 % 滿度，大于 50 V dc
RMS 電流
測量類型
真有效值連續計算: 每個周期、每 1/2 周期以及每 10 或 12 個周期，頻率分別為 50 或 60 Hz，符合標準要求。
瞬變電壓（脈沖）
測量類型
波形采樣
滿度
8000 V pk
采樣分辨率
200 nS
測量誤差
± 5 % 讀數 ± 2 0 V（測試參數: 1000 V dc，1000 V rms，100 kHz）
電壓驟升（rms 驟升）
測量類型
真有效值（以一個周期進行計算，交迭半個周期 —— 線間電壓為 3 相 3 線制的線電壓，相電壓是 3 相 4 線制的電壓）
顯示數據
驟升幅度和持續時間
測量
與 RMS 電壓相同
電壓驟降（RMS 跌落）
測量類型
真有效值（以一個周期進行計算，交迭半個周期 —— 線間電壓為 3 相 3 線制的線電壓，相電壓是 3 相 4 線制的電壓）
顯示數據
驟降和斷電的幅度和持續時間
測量
與 RMS 電壓相同
電壓中斷
測量類型
與電壓驟降相同
LAN 接口
接頭
RJ-45
速度和類型
10/100 Base-T，自動 MDIX
通信協議
通過以太網的 TCP/IP
無線控制器接口
連接
無線（2.4 GHz 無線電）
速度
高達 700 Kb/秒
通信協議
藍牙 SPP
電能測量
電能，電池壽命
測量類型
真有效值連續計算: 每個周期以及每 10 或 12 個周期，頻率分別為 50 或 60 Hz，符合標準要求。
頻率
測量范圍
42.5 至 69 Hz
測量源
與 PLL 同步源相同
測量準確度
± 10 mHz（10 至 110 % 量程，正弦波）
電能因子
測量范圍
0.000 至 1.000
測量準確度
每個測量值的計算值 ± 1 位（總值的 ±3 位）
偏移電能因子
測量方法
通過電壓基波和電流基波之間的相位差計算獲得
測量范圍
- 1.000（超前）至 + 1.000（滯后）
測量準確度
± 0.5 % 讀數 ± 2 % 滿度 ± 1 位
電壓不平衡和相序
測量方法
正序電壓除以負序電壓，符合 IEC 61000-4-30 標準
諧波電壓和電流
分析窗口
矩形
分析順序
第 1 至第 50 次
測量準確度
電壓/電流: 第 1 至第 20 次: ± 0.5 % 讀數 ± 0.2 % 滿度；第 21 至第 50 次:± 1 % 讀數 ± 0.3 % 滿度（對于電流和功率，必須考慮電流傳感器準確度)
測量方法
IEC 61000-4-7
間諧波電壓和電流（間諧波）
分析窗口
矩形
分析順序
第 1.5 至第 49.5 次
測量方法
IEC 61000-4-7
閃變
測量方法
IEC 61000-4-15
對于 Plt，2 小時；對于 PSt，10 分鐘
測量范圍:
0、1 至 5 (25)，具體取決于電壓水平、調制和頻率
環境指標
環境
工作環境
室內或室外遮蓋區域，最大海拔高度 2000 米
存放溫度和濕度
-20 °C 至 50 °C，最大 80 % 相對濕度，無冷凝
工作溫度和濕度
0 °C 至 40 °C，最大 80 % 相對濕度，無冷凝
最高額定工作電壓
電壓端子
1100 V rms
耐電壓性
5550 V rms ac 持續 1 分鐘，電壓輸入端子之間、電壓輸入端子和電流探頭之間、電壓輸入端子和機殼之間（50/60 Hz，1 mA 感測電流）
機箱保護
IP30（符合 EN 60529 標準）
標準：
EMC
EN 61326-1:1997+A1:1998 Class A
EN 61000-3-2:1995+A1:1998+A2:1998
EN 61000-3-3:1995
安全
EN 61010-1 2 nd Edition; 2 000
電壓輸入設備:污染等級 2、過壓類別 1000 V CAT III、600 V CAT IV（預期過壓: 8000 V）
