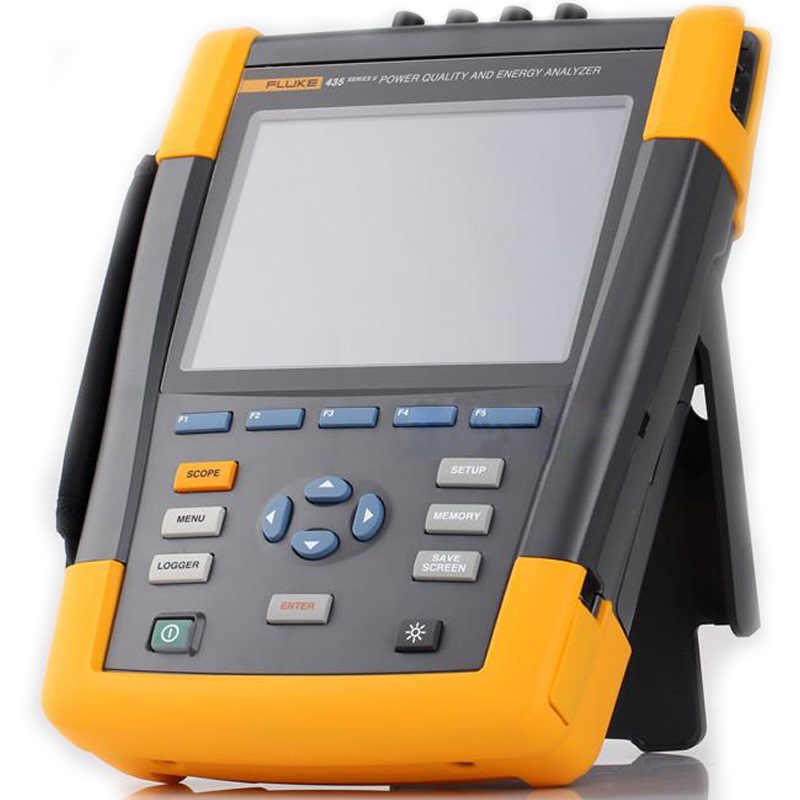

將 Fluke 435 II 電能質量和能量分析儀作為您的保險單。無論設備發生任何問題，有了 435 II，您就可高枕無憂。配備有高級的電能質量測量功能和電能量損失成本計算功能，此型號可解決任何用電問題。
應用
|
|
電參數波形數據捕獲 對一些用戶而言，負載切換是引起電能質量問題的原因之一。負載開啟時，大電流消耗有時會引起電壓降低，使其他設備無法正常工作。435 和 437 II系列型號的電參數波形功能使用戶可以同時高速捕獲電壓、電流和頻率信號，從而查找出現問題的原因。電參數波形超出標準電能質量測量范圍；電參數波形的快速數據捕捉模式描繪了系統動態。 特定時間下電壓和電流波形將持續捕獲，并在屏幕上細致呈現；電力波形從該數據中得出。此外，還可存儲和檢索電壓、電流和頻率的半周波 RMS 值以進行分析。此功能對于備用發電系統和不間斷電源系統的可靠性測試來說尤為重要。 |
|
|
逆變器效率 功率逆變器負責將直流電流轉換成交流電流或?qū)⒔涣麟娏鬓D(zhuǎn)換成直流電流。太陽能發電系統通常具有一個能從太陽能電池中吸收能量并將其轉換為有用交流電能的逆變器。逆變器會隨時間而老化，需定期檢查。通過比較輸入和輸出功率，可以得出系統效率。430 系列 II 可通過同時測量系統的直流和交流功率，測定逆變器效率，從而確定在轉換過程中損失了多少功率。 |
|
統一功率分析 以前，只有專家能夠計算出因電能質量問題損失的電能量；電力公司可以計算出成本，但必要的測算流程超出了普通電工的能力范圍。借助 430 II 系列新的專利的統一功率分析功能，您可以使用手持式工具來確定電能的損失量，精確計算額外的消耗成本。Fluke 的“統一功率分析”專利系統提供最全面的電能量視圖，測量內容包括：
|
|
| 不平衡分析 這些統一功率分析計算用于量化因電能質量問題引起的電能量損失成本。計算內容還包括具體的設施信息，“電能量損失分析器”最終確定設施因電能量浪費而造成的成本損失。 | |
產品技術指標 |
||||
| 模式 | 量程 | 分辨率 | 精度 | |
| 伏特 | ||||
| Vrms（交流 + 直流） | 435-II | 1 V 至 1000 V 相電壓 | 0.01 V | ± 0.1% 額定電壓**** |
| Vpk | 1 Vpk 至 1400 Vpk | 1 V | 5% 額定電壓 | |
| 電壓峰值因數 (CF) | 1.0 > 2.8 | 0.01 | ± 5 % | |
| Vrms½ | 435-II | 0.1 V | ± 0.2% 額定電壓 | |
| Vfund | 435-II | 0.1 V | ± 0.1% 額定電壓 | |
| 電流（精度不包括電流鉗精度） | ||||
| Amps（交流 + 直流） | i430-Flex 1x | 5 A 至 6000 A | 1 A | ± 0.5% ± 5 個計數點 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 0.5% ± 5 個計數點 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ± 0.5% ± 5 個計數點 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ± 0.5% ± 5 個計數點 | |
| Apk | i430-Flex | 8400 Apk | 1 Arms | ± 5 % |
| 1mV/A | 5500 Apk | 1 Arms | ± 5 % | |
| 電流峰值因數 (CF) | 1 至 10 | 0.01 | ± 5 % | |
| Amps½ | i430-Flex 1x | 5 A 至 6000 A | 1 A | ± 1% ± 10 個計數點 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 1% ± 10 個計數點 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ± 1% ± 10 個計數點 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ± 1% ± 10 個計數點 | |
| Afund | i430-Flex 1x | 5 A 至 6000 A | 1 A | ± 0.5% ± 5 個計數點 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 0.5% ± 5 個計數點 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ± 0.5% ± 5 個計數點 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ± 0.5% ± 5 個計數點 | |
| Hz | ||||
| Hz |
Fluke 435 @ 50 Hz 額定頻率 |
42.500 Hz 至 57.500 Hz |
0.001 Hz |
± 0.01 Hz |
| Fluke 435 @ 60 Hz 額定頻率 | 51.000 Hz 至 69.000 Hz |
0.001 Hz |
± 0.01 Hz |
|
| 電源 | ||||
| 瓦特（VA，var） |
i430-Flex |
最大 6000 MW | 0.1 W 至 1 MW | ± 1% ± 10 個計數點 |
| 1 mV/A | 最大 2000 MW | 0.1 W 至 1 MW | ± 1% ± 10 個計數點 | |
| 功率因數 (Cos j/DPF) | 0 至 1 | 0.001 | ± 0.1% @ 額定負載狀態 | |
| 能量 | ||||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ± 1% ± 10 個計數點 | |
| 能量損失 | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ± 1% ± 10 位數 不含線電阻精度 | |
| 諧波 | ||||
| 諧波次數 (n) | 直流，1 至 50 次分組： 諧波分組，根據 IEC 61000-4-7 而定 | |||
| 間諧波次數 (n) | 關閉，1 至 50 次分組： 諧波和間諧波子組，根據 IEC 61000-4-7 而定 | |||
| 電壓 | %f | 0.0 % 至 100 % | 0.1 % | ± 0.1% ± n x 0.1 % |
| %r | 0.0 % 至 100 % | 0.1 % | ± 0.1% ± n x 0.4 % | |
| 絕對 | 0.0 至 1000 V | 0.1 V | ± 5% * | |
| THD | 0.0 % 至 100 % | 0.1 % | ± 2.5 % | |
| 電流 (A) | %f | 0.0 % 至 100 % | 0.1 % | ± 0.1% ± n x 0.1% |
| %r | 0.0 % 至 100 % | 0.1 % | ± 0.1% ± n x 0.4 % | |
| 絕對 | 0.0 至 600 A | 0.1 A | ± 5% ± 5 個計數點 | |
| THD | 0.0 % 至 100 % | 0.1 % | ± 2.5 % | |
| 功率 | %f 或 %r | 0.0 % 至 100 % | 0.1 % | ± n x 2% |
| 絕對 | 取決于電流鉗變比和額定電壓 | — | ± 5% ± n x 2 % ± 10 個計數點 | |
| THD | 0.0 % 至 100 % | 0.1 % | ± 5 % | |
| 相角 | -360° 至 +0° | 1° | ± n x 1° | |
| 閃變 | ||||
| Plt、Pst、Pst(1min) Pinst | 0.00 至 20.00 | 0.01 | ± 5 % | |
| 不平衡 | ||||
| 電壓 | % | 0.0 % 至 20.0 % | 0.1 % | ± 0.1 % |
| 電流 (A) | % | 0.0 % 至 20.0 % | 0.1% | ± 1 % |
| 電源信號 | ||||
| 閾值等級 | 在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程 | — | — | |
| 信號頻率 | 60 Hz 至 3000 Hz | 0.1 Hz | ||
| 相對 V% | 0 % 至 100 % | 0.10 % | ± 0.4 % | |
| 絕對 V3s（3 秒平均值） | 0.0 V 至 1000 V | 0.1 V | ± 5 % 額定電壓 | |
通用技術指標 |
|
| 外殼 | 設計帶防護套，結實，防震 在傾斜支架中使用時，其防水防塵等級為 IP51（依據 IEC60529），抗撞擊與耐振動性：30 g，抗振性：3 g 正弦曲線，隨機 0.03 g 2 /Hz（依據 MIL-PRF-28800F 2 類） |
| 顯示屏 | 亮度：200 cd/m 2（典型值，使用電源適配器），90 cd/m 2（典型值，使用電池電源） 尺寸：127 mm x 88 mm（對角線 153 mm/6.0） LCD 分辨率：320 x 240 像素 對比度與亮度：用戶可調，溫度補償 |
| 存儲 | 標準 8GB SD 存儲卡（兼容 SDHC，F(xiàn)AT32 格式），最大可選 32GB 屏幕保存和多個數據內存，可存儲包括錄像在內的數據（取決于內存容量） |
| 實時時鐘 | 對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示 |
環境 |
|
| 工作溫度 | 0 °C ~ +40 °C；+40 °C ~ +50 °C 電池除外 |
| 存放溫度 | -20 °C ~ +60 °C |
| 濕度 |
+10 °C ~ +30 °C： 95% RH（無冷凝） +30 °C ~ +40 °C：75% RH（無冷凝） +40 °C ~ +50 °C：45% RH（無冷凝） |
| 最大工作海拔 |
CAT IV 600 V 和 CAT III 1000 V 最高為 2000 m (6666 ft) CAT III 600 V 和 CAT II 1000 V 最高為 3000 m (10,000 ft) 最大存儲海拔為 12 km (40000 ft) |
| 電磁兼容 (EMC) | 輻射和抗干擾性符合EN 61326 (2005-12) |
| 接口 | mini-USB-B 型隔離 USB 端口，用于連接個人電腦 SD 連接卡插槽（可從儀器電池的后側訪問） |
| 保修 | 主機三年保修（零件和人工），附件一年保修 |
