| 產品參數 | |||
|---|---|---|---|
| 品牌 | 吉鼎達 | ||
| 工作溫度 | 35-60℃ | ||
| 工作壓力 | 中壓式 | ||
| 加工定制 | 是 | ||
| 適用介質 | 液體 | ||
| 可售賣地 | 全國 | ||
| 類型 | 超聲波流量計 | ||
多普勒流速流量計特點： 1、單只流速傳感器，安裝方便適合市政污下水管渠道、不滿管管道、各種渠道、不規則河道、天然溪、排污口等流量測量并可隱蔽安裝，可以做到長期穩定可靠工作； 2、既可順流速、也可水位、水深方便統計； 3、大屏幕觸摸屏，不僅有中文，還有配合圖形，方便操作及流態分析； 4、可通過SD卡存儲數據導出表格文件，實時顯示流速曲線、圖形軟件，便于水流流態分析研究； 5、低功耗測速，內置充電電池、是目前輕便的多普勒流速儀之一； 6、內置壓力式水位傳感器、溫度傳感器； 7、具有SD卡大容量存儲器?？梢源鎯?chǔ)十年數據（根據SD卡容量）； 8、適合市政污下水管渠道、不滿管管道流量測量。
流量計采用速度面積法測流，利用流速儀測量流速V，利用水位計測量水位H，預先在控制器設置的渠道參數，控制器可以利用水位自動換算出過流面積S，流體的流量公式為：Q= V×S，其中V- - - -流速 S- - - -過流面積Q- - -瞬時流量，由于采用了速度面積法測流，其可以適用于形態的斷面。

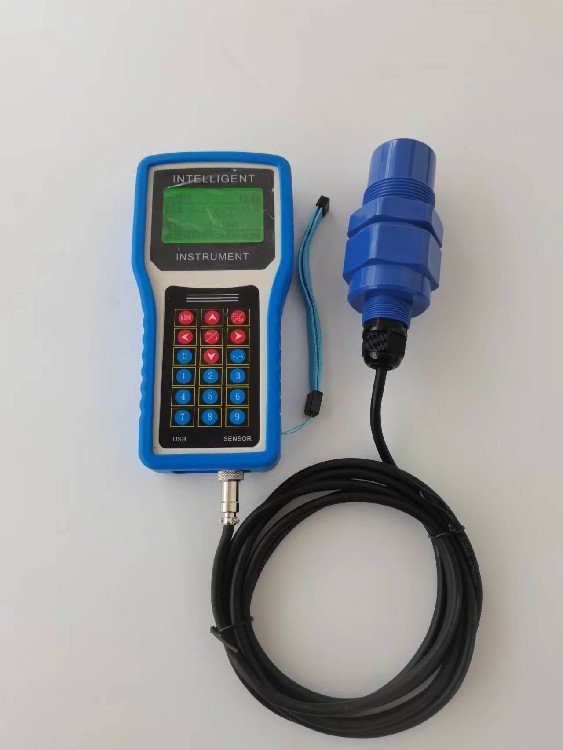

超聲波流量計技術性能： 1、測量介質：各種液體。 2、管徑范圍：DN10mm～6000mm。 3、流速范圍：0.01／s～30m／s 。4、準確度：體積流量／測量值的±1％取決于應用條件測量值的±0.5％。 5、操作溫度：-30～40℃。 6、電源：內置可充電電池3節AAA內置Ni-H電池適配器100V-240VAC 。7、分辨率：0.025cm／s。 8、反應時間：1S 。9、操作時間：在電池充滿電的情況下＞14h。測量精度：優于1.0。 10、重復性：優于0.2。 11、測量周期：500ms（每秒2次，每個周期采集128組數據）。 12、工作電源：90?230VAC（內置鎳氫充電電池，充足后可持續工作12小時）。13、操作：4×4＋2盤盤；帶充電指示燈。 14、安裝方式：外敷式安裝，操作簡單，方便。 15、顯示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等。 16、信號輸出：非隔離RS232（FUJI擴展協議）。其他功能： 1、內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等。 2、標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據。 3、自診斷，提示當前工作狀態是否正常。 手持式超聲波流量計配置： 1、主機：1臺； 2、傳感器：1對； 可選配傳感器： 標準小型傳感器S 1型（適用DN15~100mm/適用溫度0?70℃） 標準中型傳感器M1型：（適用DN50~700mm/適用溫度0?70℃） 標準大型傳感器L 1型：（適用DN300~6000mm/適用溫度0?70℃） 高溫小型傳感器S1H 型：（適用DN15~100mm/適用溫度0?160℃） 高溫中型傳感器M1H 型：（適用DN50~700mm/適用溫度0?160℃） 標準小型支架傳感器S1Z 型：（適用DN15~100mm/適用溫度0?70℃） 標準中型支架傳感器M1Z型：（適用DN50~700mm/適用溫度0?70℃） 3、鋼鏈：1套（外綁式傳感器）； 4、充電器：1個； 5、數據線：1條； 6、電纜：2條（單根長5米）； 7、偶合劑：1瓶； 8、卷尺：1只 ；9、防護箱：1個（鋁合金）。超聲波流量計管道：1 管材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里；2 管內徑：15mm~6000mm；3 直管段：傳感器安裝點好滿足上游10D，下游5D，距泵出口30D（D指管徑）；測量介質：1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；2、溫度：0℃~160℃；3、濁度：≤10000ppm，且氣泡含量??；4、流速：0~±30m/s；5、流向：正、反向雙向計量，并可計量?jī)袅髁?；手持式超聲波流量?jì)工作環境：1、主機溫度：-30℃~80℃；2、流量傳感器溫度：-40℃~160℃；3、溫度傳感器溫度：根據用戶需要選定；4、主機濕度：85RH；5、流量傳感器濕度：可浸水工作，水深≤3m；6、電源：AC220V或DC8~36V或AC7~30V。
