產品參數

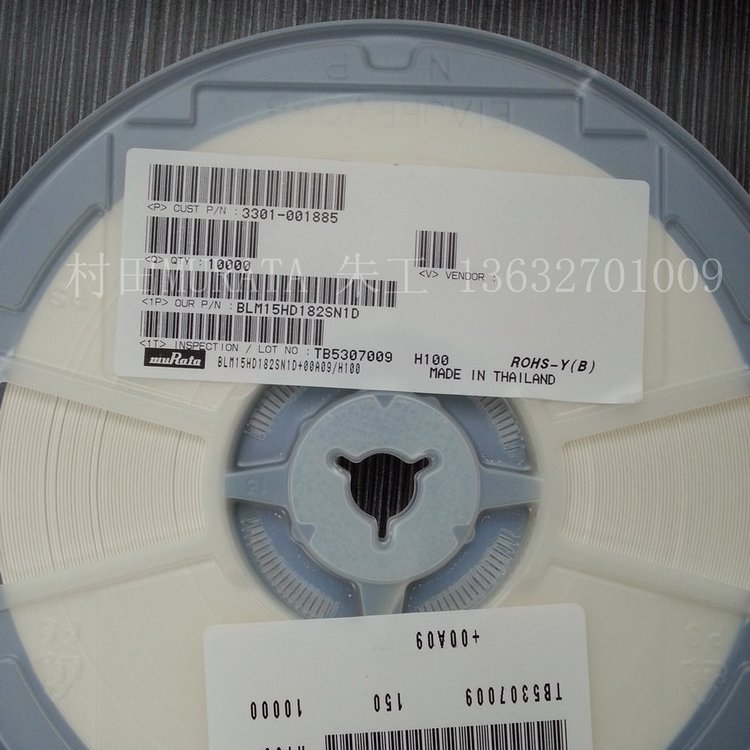

品牌	村田
產地	日本
交期	3天
包裝方式	卷帶盤裝
數量	9999
可售賣地	全國
用途	濾波靜噪

磁珠具有優異的抑制電磁干擾性能，被廣泛應用于計算機、VCD等領域。
BGL（H）型磁珠，也稱高損耗電感器，該產品在極寬的頻帶范圍內具有優良的抑制噪聲性能。
BSZ型磁珠，也稱高Q值磁珠，該產品在某一頻率區間，其阻值出現急劇上升，在特定頻率區間可獲得較高的衰減效果，主要應用于高速信號電路中，如計算機板卡。
MBW型磁珠改變了一般片式磁珠額定電流小的缺點，具有大容量通流特點，其額定電流可達4A，該產品主要應用于電源濾波。
村田磁珠主要用于通訊電子產品(智能手機,4G手機,3G手機,無線射頻,藍牙模塊,智能家居,工業電腦,家用電器,商用機器,個人電腦,照明,AV設備,汽車,安全設備,網絡設備等)的靜噪濾波電路中.效果非常理想.

村田磁珠是一種EMI靜噪元件,屬于EMI靜噪濾波器(EMIFIL).也叫片狀鐵氧體磁珠.
村田磁珠的品名表示如下：
BL???M???18???AG??102???S???N???1???D
1???2????3????4?????5????6???7????8???9
1型號：BL----表示片狀鐵氧體磁珠
2類型：A----表示排列型???M----表示多層型
3尺寸：
代號????????????尺寸（長*寬）??????????EIA代碼
03??????????????0.6*0.3mm???????????????0201
15??????????????1.0*0.5mm???????????????0402
18??????????????1.6*0.8mm???????????????0603
21??????????????2.0*1.25mm??????????????0805
31??????????????3.2*1.6mm???????????????1206
41??????????????4.5*1.6mm???????????????1806
4特性/應用：
AF、AG、AJ、AH、TG?是一般電路用；
BA、BB、BC、BD、BE?是高速信號線用；
PD、PF、PG?是電源用；
RK??是數字接口用；
HG??是GHz頻帶一般電路用；
EG??是GHz頻帶一般電路用（低直流電阻值）；
HB、HD、HE??是GHz頻帶高速信號線用；
HK??是GHz頻帶數字接口用；
GG??是高GHz頻帶一般電路用；
GA??是高GHz頻帶高速信號線用。
5電阻值：
由三位數字表示，單位是歐姆，位和第二位數字是有效數字，第三位數字表示跟在前兩位數字后的零的個數。102=10后面2個零（1000歐）
6特性：S表示鍍鋅
7特征：N表示標準型
8電路數目：
1---------1個電路???????4----------4個電路
9包裝：與電容,電感相同.

村田磁珠特性：
1．高阻抗值。
2．耐焊接性和可焊性，優適合于浸焊和再流焊。
3．符合EIA標準，適合自動機裝配。
4．適用于消除和抑制EMI/RFI。

村田磁珠功能：
消除存在于傳輸線結構（電路）中的RF噪聲，RF能量是疊加在直流傳輸電平上的交流正弦波成分，直流成分是需要的有用信號，而射頻RF能量卻是無用的電磁干擾沿著線路傳輸和輻（EMI）。要消除這些不需要的信號能量，使用片式磁珠扮演高頻電阻的角色（衰減器），該器件允許直流信號通過，而濾除交流信號
