| 產品參數 | |||
|---|---|---|---|
| 品牌 | 正業科技 | ||
| 操作方式 | 程序控制 | ||
| 測量行程 | 600mm*500mm | ||
| 加工定制 | 否 | ||
| 可售賣地 | 全國 | ||
| 型號 | 800*700 | ||

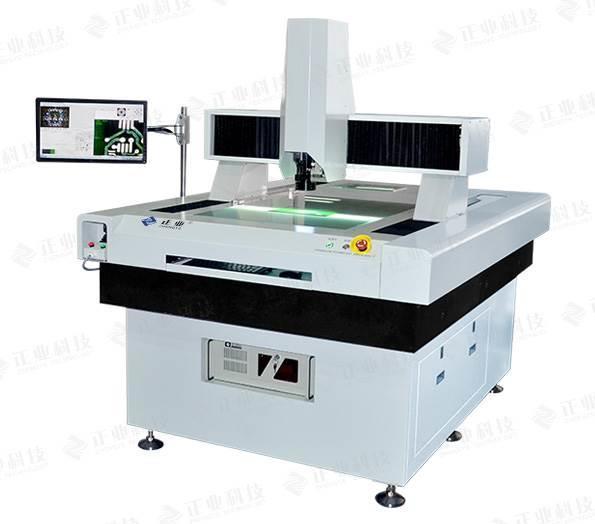

正業科技二次元影像測量儀
.jpg)
用途：
該儀器以二維測量為主，包括點、線、圓、矩形等幾何元素和零件的長度、角度、輪廓、外形及表面形狀的測量，增加探針可實現三維測量。同時，全自動影像測量儀還具備3D影像測高功能。
特點：
1、光學系統品質優良，影像明亮清晰，圖像還原性好;
2、X、Y向采用空氣軸承，花崗石導向，可長時間工作，并保證了機械系統的穩定；
3、工作臺使用德國無牙螺桿和滾珠，絲桿傳動；
4、環形LED冷光源，使用壽命長，測量時不會產生熱變形；
5、三軸采用日本松下伺服電機傳動；
技術參數：
型號
| 6050A
| 8060A
| 120100A
| 220180A
| |||
測量行程(X.Y.Z)
| 600x500x200mm
| 800x600x200mm
| 1200x1000x200mm
| 2200x1800x200mm
| |||
玻璃載物臺尺寸
| 698x665mm
| 896x788 mm
| 1400x1100mm
| 2300x1900mm
| |||
玻璃載物臺
| 30Kg
| ||||||
機臺底座立柱材料
| 濟南青00級花崗石
| ||||||
物鏡工作距離
| 90mm
| ||||||
物鏡放大倍率
| 0.7X~5X
| ||||||
視頻放大倍率
| 25~
| ||||||
光柵尺分辨率
| ≤0.001mm
| ||||||
X/Y線性精度
| E2≤±（2.5 L/200）um
| ≤±（3 L/150）um
| |||||
重復測量精度
| ≤±3um
| ||||||
整機尺寸
| 1850*1960*
| 1950*2060*
| 2500*1800*
| 3500*3000*
| |||
整機重量
| 1800kg
| 2000kg
| 3800kg
| 7500kg
| |||
應用軟件
| AISDA MEASURE VMA 3.00.01
| ||||||
數據輸出格式
| DXF、EXCEL、WORD等，具有自定義輸出格式
| ||||||
系統平臺OS
| WIN7
| ||||||
PC要求
| 工業計算機IPC-610H
| ||||||
電源要求
| 220V/50HZ/10A
| ||||||
工作環境
| 溫度20℃±3℃；溫度變化＜2℃/hr，濕度30-80 振動<0.002g，低于<15Hz
| ||||||
備注
| 1. 龍門自動影像測量儀專為大尺寸測量而設計，其測量行程達到2500×2000mm，根據客戶實際測量需求可定制 各種行程機型 2. 可定制大平臺工具顯微鏡，配NIKON ,OLYMPUS金相頭
| ||||||
