HZ-C06吸油煙機風量測試裝置?吸油煙機風量測試系統

一.概述

????HZ-C06系列風量測量試驗裝置是根據IEC標準并采用日本 技術研發制造的風量測試系統。

其基本測試原理是：在測試風洞中模擬試品的實際工作狀態（由輔助風機使試品出風口壓力與要求的一致），然后測出風洞中噴嘴兩側的氣壓差，再由標準公式計算出此時對應的風速，乘以噴嘴面積和相關流量系數而得出風量。

該裝置采用計算機自動測控方式，只需人工安裝試品和更換噴嘴，測試一臺試品全過程只需十分鐘。可以測繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。還可以對試品在吸入和排出

兩種狀態下進行測試。具有方便快捷 重現性好等特點。滿足相關產品的科研和生產過程中測試使用。

1.產品名稱：風量測量試驗裝置

2.型號規格：HZ-C06

3.標準依據:??IEC61591、GB/T1236、?GB/T14806以及相關產品標準。

4.適用產品:?散熱風機、軸流扇、換氣扇、吸油煙機、送風機等。

5.性能及特點要求：

1）裝置采用多噴嘴式風室型結構。可根據所測流量來選擇相應的噴嘴，故一臺裝置可以測量的流量

2）出氣和吸氣測試兩用。

3）配置了輔助風機，故可以測得流量為零及靜壓為零的全范圍性能曲線。

4）由電腦及其周邊設備實現自動測試、演算及數據輸出，圖形顯示打印測試結果。人機對話操作簡單，精度高，省時省力。

5）測試項目：P-Q特性（流量與靜壓的關系）、Q-η特性（流量與效率的關系）、流動阻力及同步測定被測體的轉速、電流、功率。

二.總體方案

本方案不包括試驗室建筑結構部分,該部分由用戶根據標準要求自行建造。

???1.試驗室一般要求

?????尺寸：4500（寬）×6000（長）×2800（高）mm以上。

?????墻壁：光滑平整，沒有影響氣流的開孔（空調開孔不應直吹）。

?????地面：應保持地面平整。

?????溫濕度：風量測量時試驗室空氣溫度為?20℃±5℃、濕度為???30-80（用戶自備空調器或除濕機）。

?????大氣壓：海拔不超過1000米的普通大氣環境。

???2.測試系統

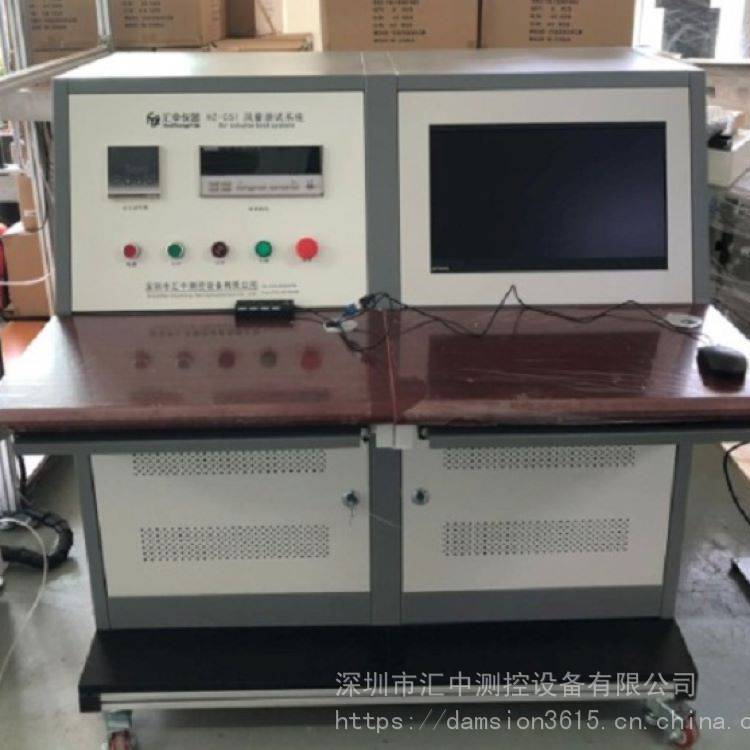

?????主要構成：風量測試風洞、輔助風機及風門調節機構、測控電氣柜（包括變頻電源、電參數測量儀、壓力變送器、轉速表等）、品牌電腦、打印機、試品升降臺、試品安裝法蘭及測試風管。

?????系統功能：由計算機提示輸入試品參數和測試相關數據后，便可實現全部自動測控功能：包括、風量測量；電壓、電流、功率測量；轉速測量、溫濕度和大氣壓測量、測試過程提示、數據表格、相關曲線等。

????3.配電要求：用戶須提供獨立的配電開關，三相四線加地線供電：

????????????????AC?380V，50Hz???容量：5KVA

三.主要技術參數指標

????1.試驗室電源：AC?220V/AC380V??50HZ；容量：5KVA

????2.試驗室環境：20℃±5℃??濕度：30--80????大氣壓：常態

????3.測量風量范圍：（0.06m3—25m3）／min???

????4.靜??差??壓：0—1250Pa　?±0.2Pa

????5.電氣參數：電壓、電流、功率的測量精度為0.5級，數顯儀表

????????????????量程：電壓??AC?0-300V

??????????????????????電流??AC?0--5A

??????????????????????功率???0—1000W

????6.轉速：??0-19999轉/分?±5RPM?數顯

????7.空氣溫度:??-10—100℃±0.5℃

????8.空氣濕度:??(5～99)R﹒H?±5

????9.變頻穩壓電源：

?????????????????輸入電壓：AC?220V??50HZ

?????????????????輸出電壓：AC?0-110V-220V-300V?連續可調，≤1

?????????????????輸出頻率：?50HZ或60HZ

?????????????????輸出功率：?0-1000W

????10.工況測試，自動可調（替代原來18塊）節流孔板所測試及計算項目。

1）.減壓筒內計示靜壓：Ps6?(Pa)

2）.輸入電功率：P?(W)

3）.試驗工況下的風量：Qv?(m3/s)

4）.試驗工況下的全壓：Pfb?(Pa)

5）.空氣標準狀態的全壓：Pfbn?(Pa)

6）.試驗工況下的靜壓：Ps2n?(pa)

7）.試驗工況下的全壓效率：η()
