| 產品參數 | |||
|---|---|---|---|
| 是否進口 | 否 | ||
| 滑塊數量 | 4個 | ||
| 適用范圍 | 自動化設備 | ||
| 產地 | 臺灣 | ||
| 顏色 | 銀色 | ||
| 是否定制 | 否 | ||
| 類別 | 直線模組 | ||
| 滑行軌跡 | 直線導軌 | ||
| 是否庫存 | 是 | ||
| 是否批發 | 是 | ||
| 材質 | 鋁合金材 | ||
| 滑塊個數 | 2 | ||
| 規格 | 10mm | ||
| 行程 | 800mm | ||
| 品牌 | 東佑達 | ||
| 型號 | GTH4 | ||
| 類型 | 滾動導軌 | ||
| 額定動載荷 | 424/141/71(N)kg | ||
| 滑軌寬度 | 44mm | ||
| 荷重 | 25kg | ||
| 馬達容量 | 50/100W | ||
| 重復精度 | ±0.005 | ||
| 導程 | 2/6/12mm | ||
| 水平使用 | 25/20/12 | ||
| 垂直使用 | 8/5/2/ | ||
| 速度 | 600mm/s | ||
.jpg)

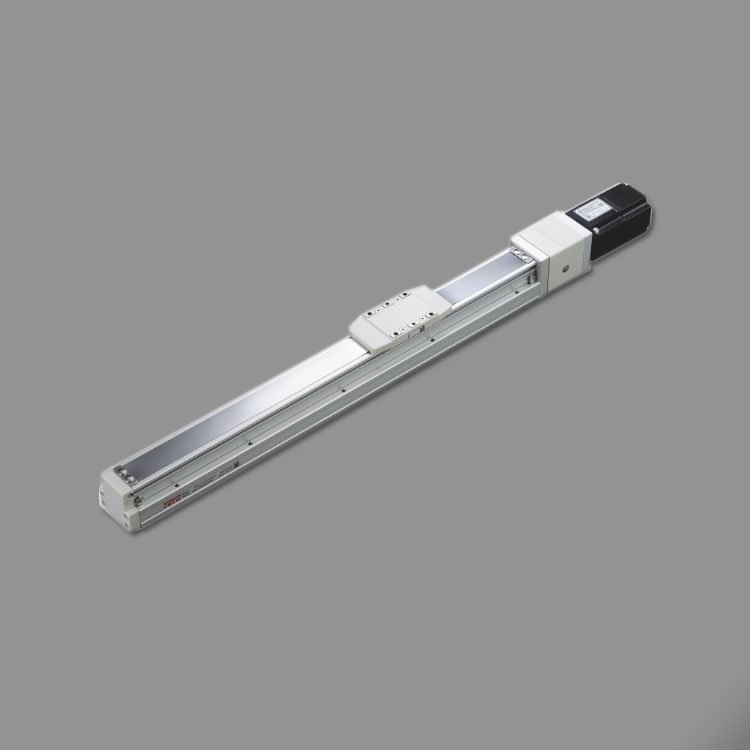

產品名稱: 軌道內嵌式滑臺模組
產品型號: GTH4
產品特色:
位置重復精度：±0.01(mm)
可搬重量水平使用：25(Kg)
可搬重量垂直使用：8(Kg)
規格特性:
位置重復精度：±0.01(mm)
螺桿導程：2/6/12(mm)
速度：100/300/600(mm/s)
可搬重量水平使用：25/20/12(kg)
可搬重量垂直使用：8/8/3.5(kg)
定格推力：424/141/71(N)
標準行程：50-800 / 50(mm)
AC伺服馬達容量：100
.jpg)
toyo模組gth與cgth區別，簡單的來說就是GTH不帶電機和驅動器，需要外接；CGTH自帶電機和驅動器；CGTH系列是東佑達自主研發的電機加在GTH系列產品形成新品類；后者在選型上減少采購工程師所碰到的通用問題，兩者系列都有好有壞，看客戶所需決定。下面是GTH和CGTH的參數屬性。
軌道內嵌式螺桿滑臺GTH系列參數本體寬幅44-82mm，行程500-1050mm，荷重25-50kg。其特點：行程長到1050mm，重復精度±0.01mm，免拆上蓋，組裝方便和剛性強。
GTH系列軌道嵌入本體后研磨，行走等高直線度可達±0.02mm，體積由65下降到54，寬度縮小，讓設備安裝所需空間更小。并且強化剛性，本體與滑座一體成型鋼材，改善原始鋁滑座剛性較差的問題；內部采用特殊鋼帶設計，可減少發塵，降低阻力。組裝省時方便，可上往下固定或者下往上固定，底部設有定位PIN孔。全系列可外部注油，不需拆蓋。
軌道內嵌式小型電動缸CGTH系列參數本體寬幅44-54mm，行程500-800mm，荷重25-30kg。CGTH系列內部結構在GTH系列基礎上添加馬達、編碼器一體式接頭設計，其優勢，無中繼電纜省空間和一體化設計更美觀。.jpg)
.jpg "東佑達GTH4-L2-100-BC-M10B-C4toyo模組gth與cgth區別")
