| 產品參數 | |||
|---|---|---|---|
| 品牌 | WLJ | ||
| 滑塊數量 | 1個 | ||
| 適用范圍 | 自動化設備 | ||
| 產地 | 深圳 | ||
| 顏色 | 銀色 | ||
| 是否定制 | 否 | ||
| 滑行軌跡 | 直線導軌 | ||
| 是否庫存 | 是 | ||
| 是否批發 | 是 | ||
| 額定動載荷 | 424/210/70(N)kg | ||
| 滑軌寬度 | 44mm | ||
| 滑塊個數 | 2 | ||
| 規格 | 10mm | ||
| 行程 | 800mm | ||
| 荷重 | 25kg | ||
| 馬達容量 | 50/100W | ||
| 重復精度 | ±0.005 | ||
| 導程 | 2/6/12mm | ||
| 水平使用 | 25/20/12 | ||
| 垂直使用 | 8/5/2/ | ||
| 速度 | 600mm/s | ||
| 可售賣地 | 全國 | ||
| 材質 | 鋁合金材 | ||
| 類型 | 直線模組 | ||
| 型號 | GTH3 | ||

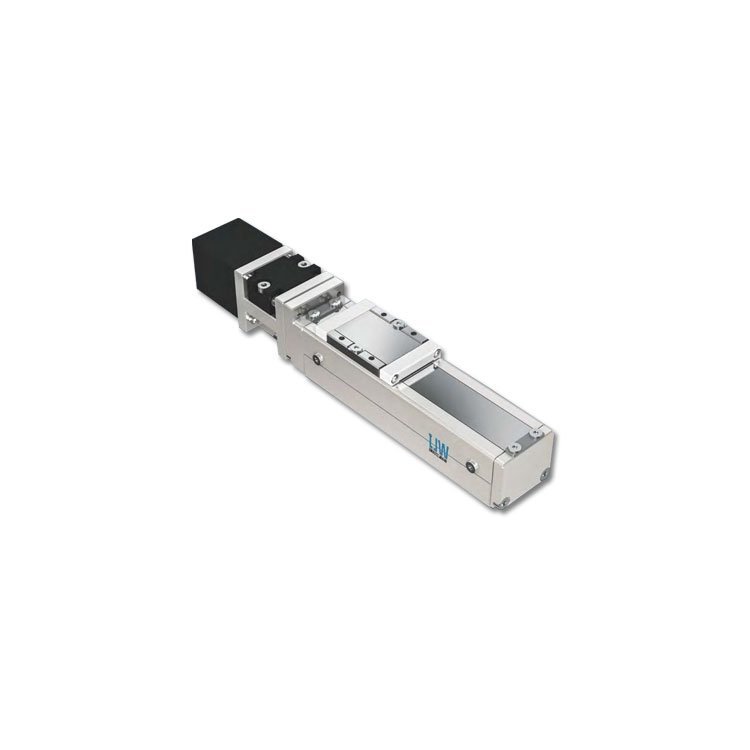

WLJ內嵌式滑臺模組GTH系列
產品概述：
內嵌式滑臺模組是一種高集成的直線運動單元，鋁本體與導軌一體化設計，滑塊與滑座為一體化，產品緊湊輕巧達到省空間與高負載?？蛇x配自潤滑部件，30000km免維護。
U型高強度鋁合金，內嵌不銹鋼導軌與底座一體磨削成型，導軌溝槽采用2列45°接觸角哥特式結構設計，提供四個方向均等負載能力，通過適當?shù)匿撉蝾A緊力可實現高精度和高剛性。另外產品采用全密封設計，運行的低發塵量，整體能達到無塵等級要求。
內嵌式滑臺模組GTH系列采用同步帶傳動，速度快，配置伺服電機可達3000mm/s，重復精度：±0.04，特別適用于高速運動需求。
內嵌式滑臺模組GTH3規格表
位置重復精度:±0.01mm
螺桿導程:1/2/6
速度:50/100/300
可搬重量：水平使用:5/5/3 垂直使用:3/2/0.8
定格推力:424/210/70
標準行程:20-200mm/10間隔
AC伺服馬達容量:30/步進28
滾珠螺桿外徑:C7?6
聯軸器:5×3
為什么3000 家工業自動化設備客戶選擇WLJ直線模組
1、剛性，強化
使用本體與滑座一體成型鋼材，改善原始鋁滑座剛性較差的問題
2、組裝.省時.方便
不需拆卸鋼帶，即可由上往下固定或由下往上固定
本體側面增加安裝基準面承靠
本體底部有定位PIN孔
3、發塵小
特殊鋼帶結構設計，可減少發塵?？捎糜跐崈羰覂?nèi)環境。
4、等高直線度.度高
軌道嵌入于本體后研磨，行走等高直線度可達±0.02mm
5、體積.更小
寬度縮小，讓設備安裝所需空間更小
6、自潤滑.結構
自潤滑結構設計，可實現輕負載30000km免維護直接向滾道面供給潤滑油
自潤滑塊有毛細作用始終儲存和供給潤滑油
自潤滑塊安裝在密封端蓋與滾動體之間，直接與溝道接觸，潤滑油供給在滾道上，當滾動體在溝道經過，起到潤滑作用
