.jpg "SATA仕達通一般螺桿滑臺模組136D滾珠絲桿直線滑臺")
| 產品參數 | |||
|---|---|---|---|
| 種類 | 直線模組 | ||
| 適用范圍 | 自動化設備 | ||
| 產地 | 佛山 | ||
| 類別 | 螺桿滑臺 | ||
| 型號 | 136D | ||
| 材質 | 鋁合金 | ||
| 表面處理 | 鍍膜 | ||
| 加工定制 | 是 | ||
| 精度 | ±0.01mm | ||
| 滑行軌跡 | 直線驅動 | ||
| 馬達出力 | 200W | ||
| 絲桿外徑 | 16/16/16/20 | ||
| 導程 | 5/10 | ||
| 速度 | 250/500 | ||
| 水平使用 | 25/12 | ||
| 垂直使用 | 10/6 | ||
| 額定推力 | 350/150 | ||
| 行程 | 100-1050 | ||
| 批號 | 2022052507 | ||
| 數量 | 10 | ||
| 封裝 | 一體式 | ||
| 品牌 | SATA仕達通 | ||
.jpg)

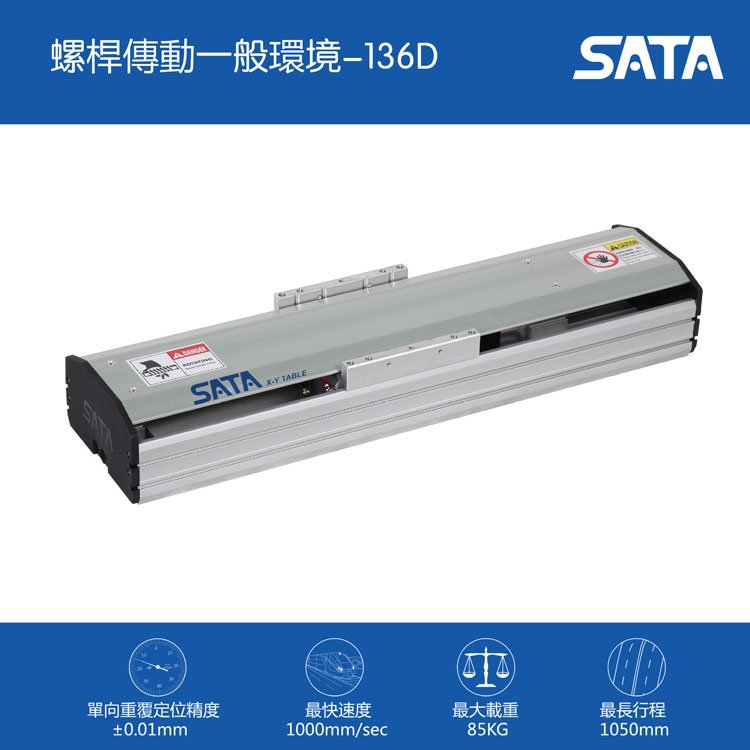

SATA仕達通一般螺桿滑臺模組136D滾珠絲桿直線滑臺
SATA仕達通一般螺桿136D
1. 進口鋁型材品質，剛性高于同行
2. 傳動件均為進口大品牌,精度壽命保證
3. 全系列動態試車,每臺均有獨立二維碼,品質看得見.jpg)
SATA一般螺桿136D規格表
馬達出力：200W
單向重復定位精度：±0.01mm
滾珠絲桿外徑：16/16/16/20mm
滾珠絲桿導程：5/10/16/20mm
速度：250/500/800/1000mm/s
水平使用：85/70/65/35kg
垂直使用：25/20/15/8kg
額定推力：640/320/225/160N
行程：100-1050mm
.jpg)
直線模組滑臺屬于一種高自動化裝置，在整個實際應用過程當中都需要特別注意安全問題，稍有不慎容易造成嚴重的后果。
第一點、禁止在帶有磁電妨害可能的情況下使用，凡是在具有電磁、靜電氣放電、無線磁波妨害的場所，切記不要錯誤操作使用，以免導致危險情況發生。
第二點、假設取出馬達的話，有可能會發生上下軸滑落的危險，此時需要切斷控制器電源，取出時需要用臺擋住上下周軸，應當注意盡量不要讓身體夾在上下軸驅動部分，以及上下軸與架臺之間，以免產生損壞。
.jpg)
第三點、終端效果的設計操作是為了不讓動力(電力、空氣y壓力等)消失或沖動情況下發生危險，終端效果的反應會在夾持物體落下時有可能產生危險現象，為此應當根據該物體的大小、重量、溫度、化學性質的勘測，適當有效地采取安全檢查防護措施，避免不必要的損壞。
.jpg)
第四點、禁止處于任何可燃性氣體等環境中使用。切記不要在具有可燃性氣體、可燃性粉末、引火性液體等環境下使用，否則將有可能發生爆炸、引火的現象反應。
第五點、假設一旦對剎車進行解除的話，那么就有可能發生上下軸下滑的危險，在解除剎車之前應當按緊急停止按鈕、再用臺擋住上下軸。在進行解除剎車時，要留意好不要被夾在上下軸與架臺之間，以免發生危險。
