| 產品參數 | |||
|---|---|---|---|
| 品牌 | 正業科技 | ||
| 控制方式 | 自動 | ||
| 作用對象 | PCB | ||
| 電流 | 交流 | ||
| 產品別名 | PCB銅厚測量儀 | ||
| 可售賣地 | 全國 | ||
| 型號 | TH22 | ||

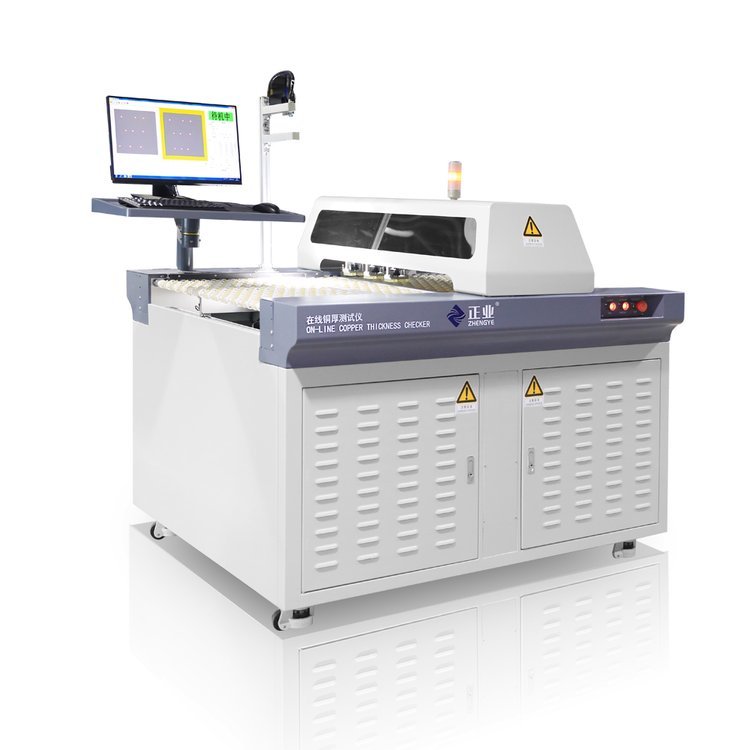

PCB在線銅厚測試儀
.jpg)
用途:
在線銅厚機用于硬板、單層或多層線路板表面銅厚的測量
特征:
1、連接產線：在線監控MSA對接，預防不良品的產出；
2、數據：提?測試效率，減少?為記錄和測試誤差；
3、的定位?式：專利設計，雙?測量；
4、性能穩定：搭載菲希爾PC2主機，ERCU N?銅探頭；
5、測試板厚：0.050-12mm，適?板材厚度范圍
6 動化：可配套三種?動上下料?案，降低成本，提升效率；
7、Gerber，Dir導?選點?式，快速建?測試檔。
技術參數
項目
| 規格
|
型號
| TH22
|
儀器功能
| 在線銅厚檢測
|
測量板尺寸
| 200mm * 220mm — 650mm * 620mm
|
測量板厚度
| 0.05mm - 12mm
|
銅厚測試范圍
| 0.1- 120μm
|
銅厚測試區面積
| ＞10mm*15mm
|
銅厚測試精度
| ±5
|
銅厚測試控制器
| FISHER（MMS PC2 BU）
|
銅厚測試探頭
| FISHER（PROBE ERCU N）
|
測試效率
| 6point：6-9S/pc ， 18poin：10-13S/pc
|
測試點定位精度
| ±3mm
|
測試點
| 1.Dir導?測試點 2.Gerber導?測試點 3.軟件，均布5點，9點
|
平臺輸送速度
| 6M/min、12M/min
|
統計功能
| yes
|
收板功能
| 選配
|
?作環境溫度
| 22±3℃
|
電源要求
| AC220V 50HZ
|
氣源要求
| 0.6-0.8Mpa
|
功率
| 2KW
|
重量
| 500KG
|
外形尺?
| L*W*H（mm）1536*1245*1420(平臺900)
|
